OEM/ODM Plum Shaped Elastic Coupling

홈 / 제품 / 비금속 탄성 요소를 사용한 유연한 커플링
검색
제품 카테고리
인기 제품
문의하기

주저하지 말고 메시지를 보내주세요

+86 511 8572 3800
+86 511 8572 3900
+86 15106109009 계속 연락하세요

Jaw/Spider Coupling Manufacturers

비금속 탄성소자 플렉서블 커플링의 특징은 다음과 같습니다. - 강력한 완충 및 진동흡수 : 고무, 나일론 등 비금속 소재를 활용하여 진동저감 및 소음저감 효과가 뛰어나며, 큰 하중 충격에도 견딜 수 있습니다.
- 구조가 간단함 : 비용이 저렴하고, 설치 및 유지관리가 용이하며, 탄성부품의 교체가 용이함.
- 노화되기 쉬움: 비금속 재료는 고온에 강하지 않고 노화되기 쉬우며, 수명은 환경에 의해 큰 영향을 받습니다.

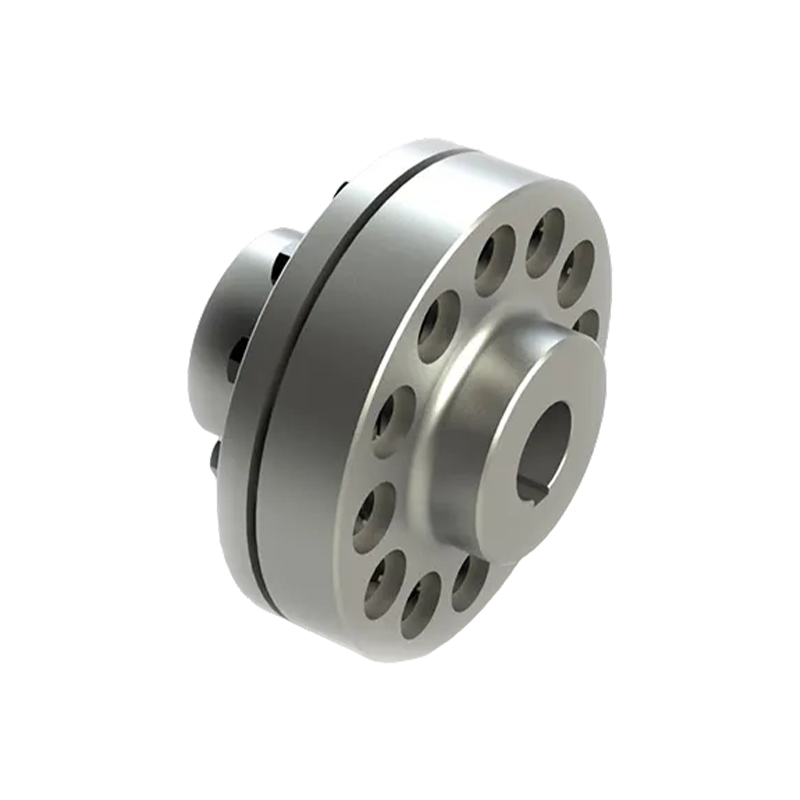

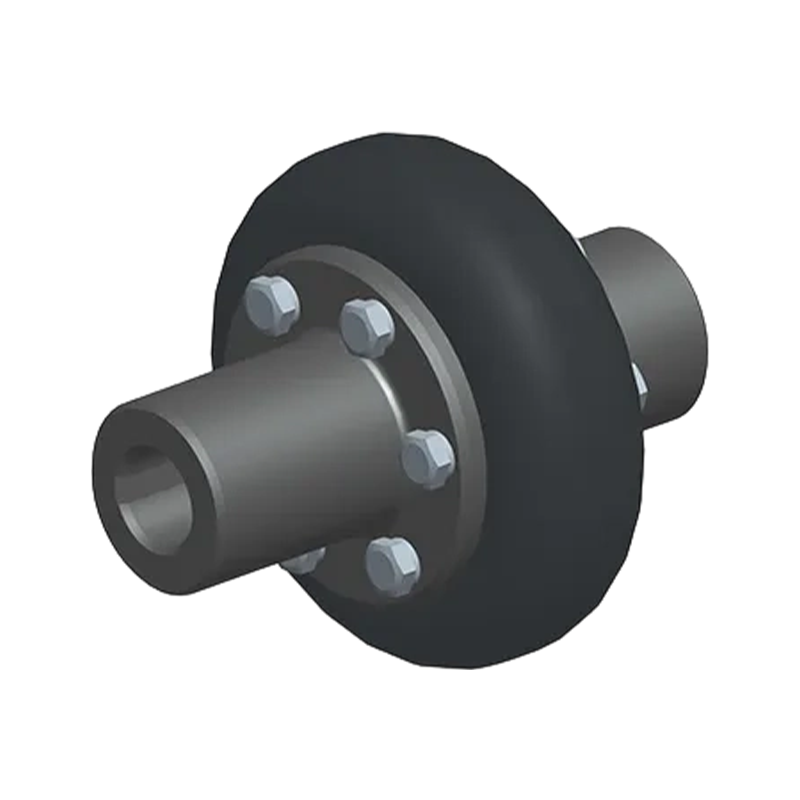

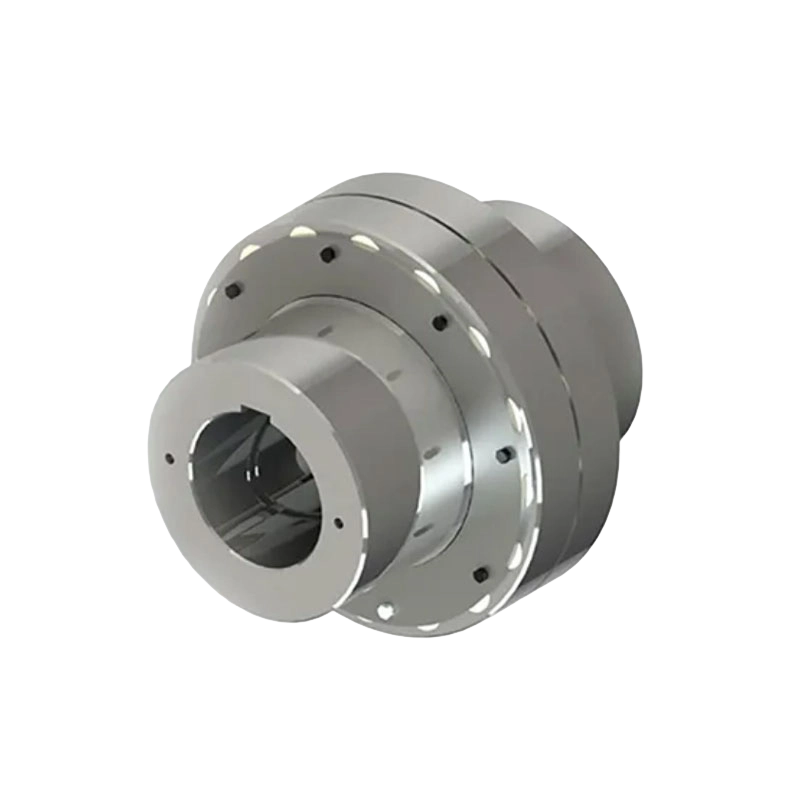

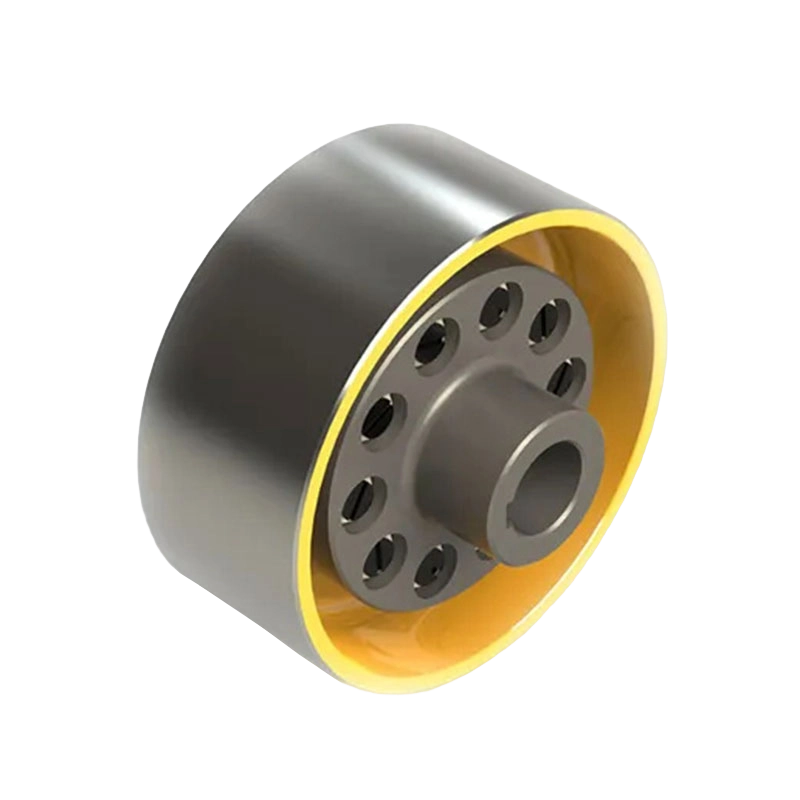

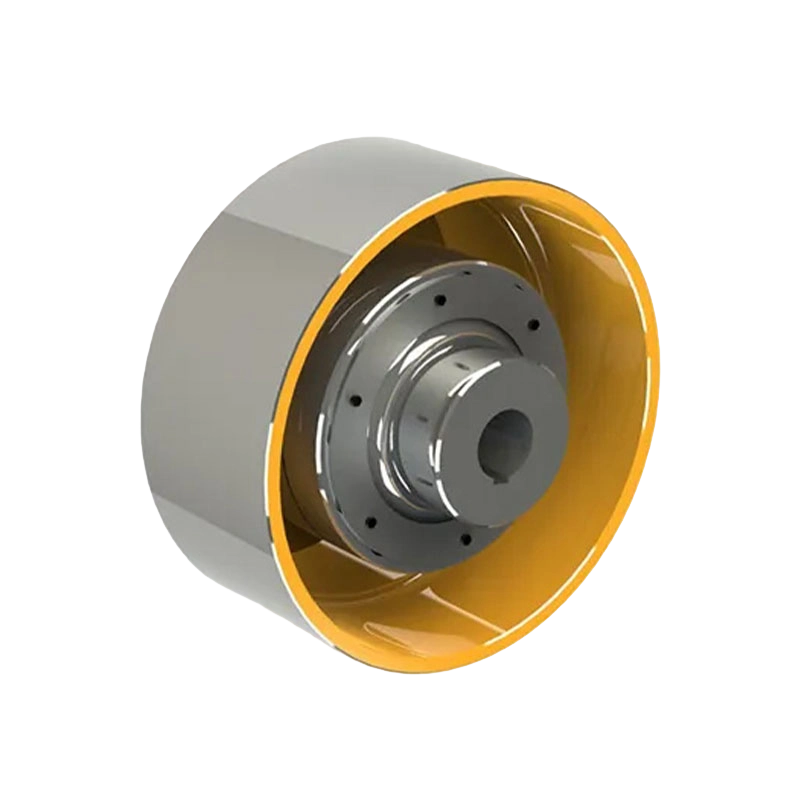

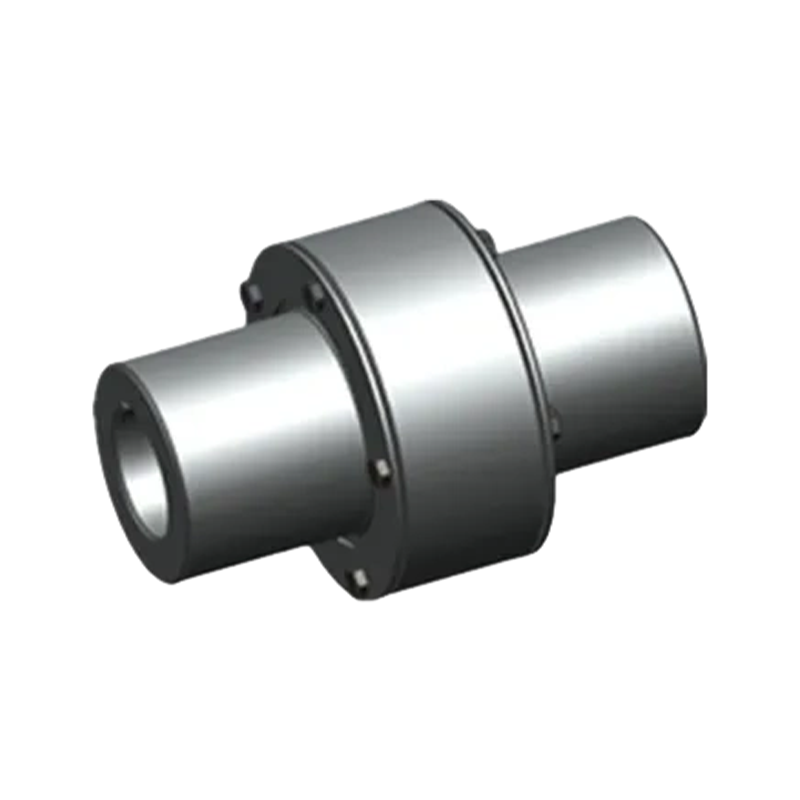

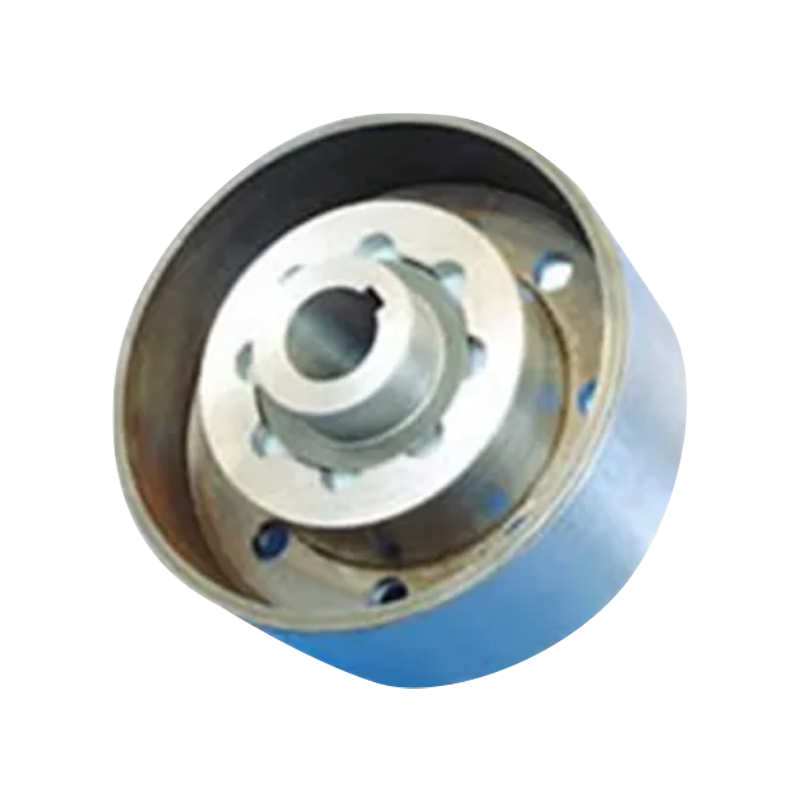

- 백래시 있음 : 탄성 변형으로 인해 약간의 전달 지연(백래시)이 발생하므로 초정밀 전달에는 적합하지 않습니다.         당사에서는 죠 커플링, 타이어 커플링, 엘라스틱 핀 커플링, 부시핀 커플링 등 다양한 제품을 공급하고 있습니다.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As China Spider Coupling Manufacturers and Jaw Coupling Factory, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
당사의 주요 제품은 톱니형 커플링, 탄성 슬리브 컬럼 핀 커플링, 탄성 컬럼 핀 커플링, 탄성 핀이 있는 기어 커플링, 유니버셜 커플링, 타이어 커플링, 조 커플링, 스타 커플링, 다이어프램 커플링, 드럼 커플링 및 그리드 커플링, 올덤 커플링, 플랜지 커플링, 클립 쉘 커플링, GL형 롤러 체인 커플링 및 안전 커플링 등입니다. 우리 회사는 또한 다양한 비표준 커플링 설계 및 제조를 수행합니다.
새로운 작업장은 약 16463.52m²의 면적을 차지합니다. 중공업 작업장 5,500m², 정밀 작업장 4,600m², 사무실 건물 및 체육관 2000m², 식당 500m², 창고 1000m², 도로, 녹화, 주차 공간 3563m2.
더 보기
뉴스 및 이벤트
뉴스 업데이트
  • 2026.10.23
    엘라스토머 조 커플링: 설계, 선택 및 유지 관리 설명
    탄성중합체 조 커플링은 100년 넘게 모터와 구동 장비를 연결해 왔으며 기본 원리는 오늘날에도 여전히 완벽하게 이해됩니다. 각각 곡선형 턱 모양의 두 개의 허브는 공학 고무 또는 폴리우레탄으로 만든 유연한 거미와 맞물립니다. 스파이더는 토크 피크를 완화하고 베어링을 손상시키지 않고 샤프트가 소량의 정렬 불량을 ...
  • 2026.10.19
    새로운 정밀 연삭 기계 사내 | 보어 표면 마감 ≤ Ra0.5μm, 테이퍼 접촉률 ≥90%
    정밀 가공 능력을 향상시키기 위해 새로운 고정밀 연삭기에 투자하여 정밀 내경 연삭 및 테이퍼 홀 연삭 능력을 강화했습니다. 커플링 가공 , 스핀들 슬리브, 샤프트 허브 및 기타 동력 전달 부품. 이 새로운 그라인더를 통해 우리는 일관된 고품질을 제공할 수 있습니다. 보어 Ra0.5 ...
  • 2026.10.16
    디스크 커플링 가이드: 다이어프램 커플링 유형, 선택 및 설치
    세 명의 엔지니어에게 두 제품의 차이점을 설명해달라고 요청하세요. 다이어프램 커플링 그리고 디스크 커플링을 선택하면 세 가지 다른 답을 얻을 수 있습니다. 일부는 두 이름을 정확한 동의어로 취급합니다. 다른 사람들은 다이어프램 커플링이 하나의 윤곽이 있는 금속판을 사용하는 반면 디스크 커플링...
  • 2026.10.09
    맞춤형 샤프트 커플링 설계 및 제작을 위한 맞춤형 커플링 제조업체
    대부분의 커플링은 외부에서 보면 단순해 보입니다. 두 개의 허브, 그 사이에 탄성 또는 금속 요소가 있고 어셈블리를 함께 고정하는 볼트 링이 있습니다. 어려움은 일반적으로 표준 모델이 가정하는 것보다 더 멀리 있는 샤프트, 동일한 허브를 공유해야 하는 브레이크 휠, 기성 장치가 설계된 것보다 더 빠르거나 더 뜨...
  • 2026.10.02
    고정식 샤프트 커플링 유형: 슬리브, 클램프, 플랜지 및 링 설계 설명
    견고한 샤프트 커플링 한 가지 작업을 매우 잘 수행합니다. 두 개의 샤프트를 함께 고정하여 쌍이 하나의 조각처럼 회전합니다. 충격을 흡수하는 고무 요소가 없고, 하중이 가해지면 구부러지는 스프링이 없으며, 정렬 불량을 막기 위해 설계된 틈도 없습니다. 이러한 단순성은 라인 샤프트, 수직 펌프 드...
VIEW MORE
플랜트 장비
공장 견학

업계 지식

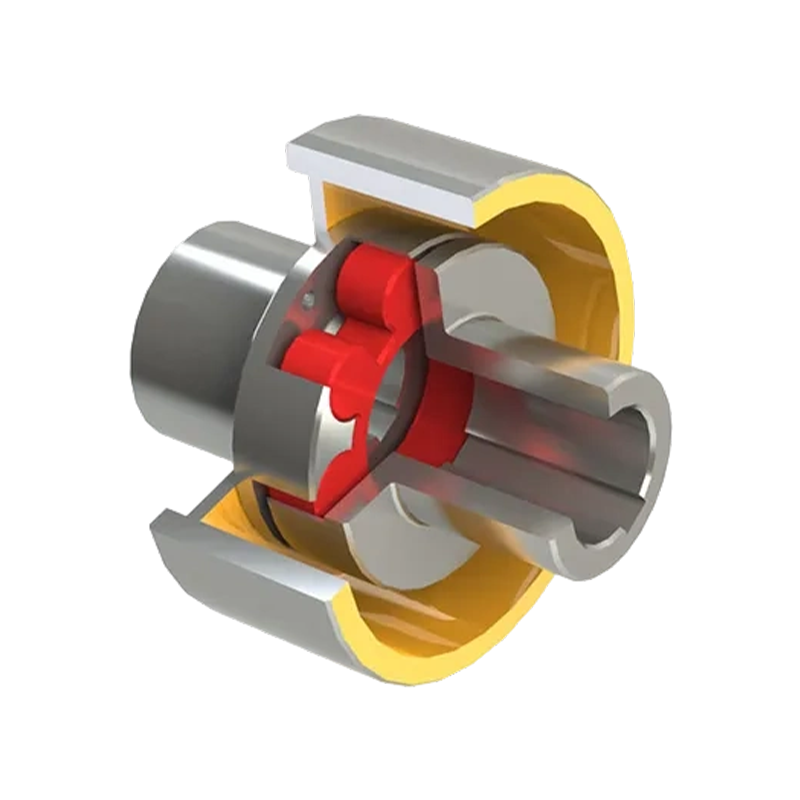

자두형 탄성 커플링의 구조설계 특징

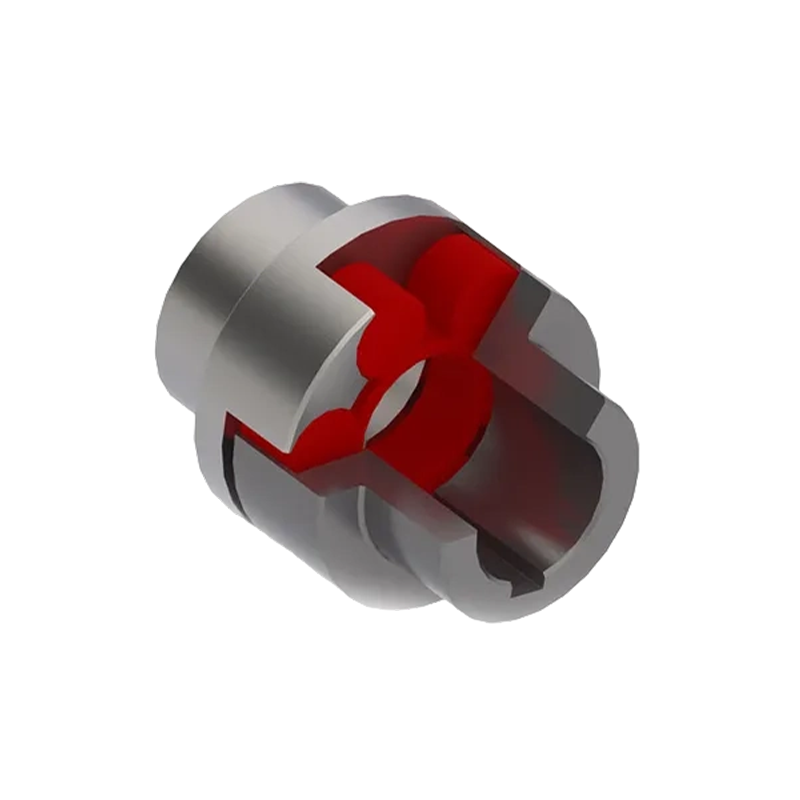

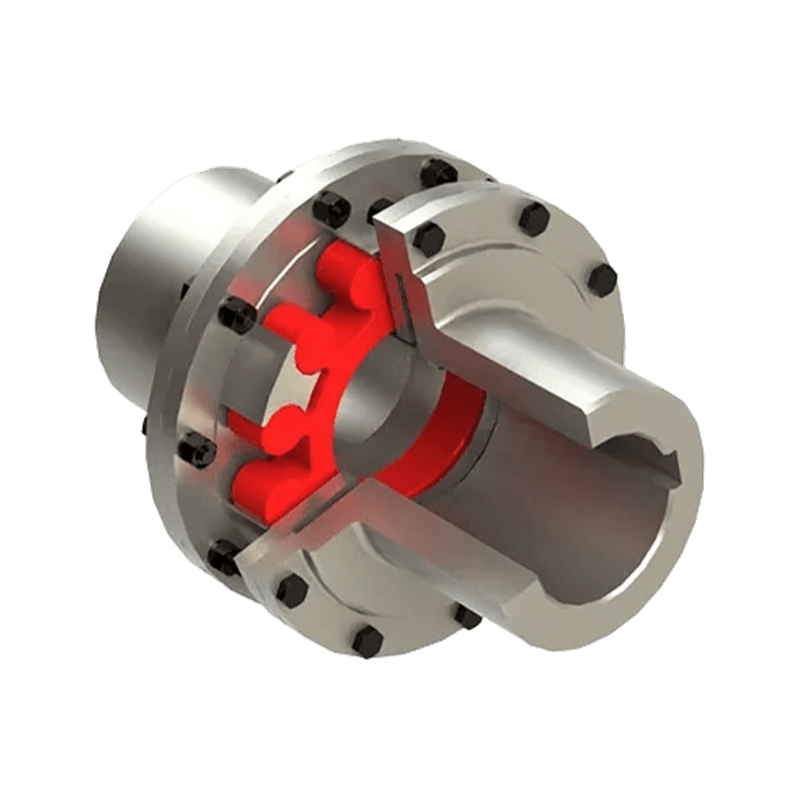

디자인 자두 모양의 탄성 커플 링 안정적인 토크 전달, 진동 감소 및 기계 작동 중 샤프트 오정렬을 수용하는 능력에 중점을 둡니다. 구조는 일반적으로 두 개의 정밀 가공 금속 허브와 다중 잎 자두 또는 별 요소 모양의 엘라스토머 인서트로 구성됩니다. 이 디자인 컨셉은 장치의 작동 원리와 밀접한 관련이 있습니다. 조 커플링 및 스파이더 커플링 , 두 허브 사이에 배치된 유연한 요소가 충격을 흡수하고 작동 중에 약간의 움직임을 허용합니다. 엘라스토머 인서트는 허브 조 사이에 설치되어 강력한 토크 전달 효율을 유지하면서 비틀림 유연성을 허용합니다. 플럼 인서트의 기하학적 구조는 여러 접촉 표면에 응력을 분산시켜 회전 중에 힘이 국부적으로 집중되는 것을 방지합니다. 토크가 커플링을 통해 전달되면 엘라스토머가 조 슬롯 내에서 약간 압축되어 에너지 변동을 흡수하고 동력 전달 과정을 원활하게 합니다. 이러한 구조적 접근 방식은 작동 안정성을 향상하고 연결된 기계 전체의 진동을 줄입니다. 또한 금속 간 접촉을 줄여 장기간 작동 시 소음과 기계적 마모를 최소화하도록 설계되었습니다.
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.는 컴퓨터 지원 엔지니어링 분석을 커플링의 구조 개발에 통합합니다. 디지털 모델링과 기계 시뮬레이션을 통해 탄성 스파이더 요소의 변형 패턴을 분석하고 토크 하중 시 응력 분포를 평가합니다. 이 프로세스를 통해 엔지니어는 자두 모양 인서트의 프로파일을 개선하여 커플링이 작동 중에 일관된 탄성과 구조적 균형을 유지할 수 있습니다. 또한 모듈식 설계 원리를 통해 커플링을 다양한 샤프트 크기와 토크 수준에 맞출 수 있습니다. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.는 허브 치수와 엘라스토머 경도를 조정하여 고급 Jaw Coupling 및 Spider Coupling 시스템과 유사하게 기능하는 동시에 광업, 야금, 수자원 장비 및 항만 기계를 포함한 광범위한 산업 응용 분야에서 높은 효율성을 유지하는 자두 모양의 탄성 커플링을 생산합니다.

재료 선택은 자두 모양의 탄성 커플링의 구조적 성능과 내구성에 직접적인 영향을 미칩니다. 허브는 일반적으로 고강도 합금강 또는 탄소강으로 제조되므로 변형 없이 높은 토크 부하를 견딜 수 있는 충분한 강성을 보장합니다. 열처리 공정을 통해 표면 경도와 피로 저항이 향상되어 허브가 연속 회전하는 동안 치수 정확도를 유지할 수 있습니다. Jaw Coupling 및 Spider Coupling 시스템에 사용된 설계 원리는 견고한 허브 구조가 충격과 진동을 흡수하는 유연한 엘라스토머 요소를 지원하는 여기에도 적용됩니다. 일반적으로 스파이더 요소라고 불리는 엘라스토머 인서트는 유연성을 담당하는 핵심 구성 요소입니다. 이 스파이더에 사용되는 재료는 탄성, 인장 강도 및 피로 저항의 균형을 유지해야 합니다. 재료가 너무 부드러우면 토크 전달 효율이 감소합니다. 너무 단단하면 진동 흡수가 제한됩니다. 따라서 엔지니어는 작동 토크 요구 사항에 맞게 적절한 쇼어 경도를 갖춘 엘라스토머를 선택해야 합니다. 폴리우레탄 또는 특수 합성 고무와 같은 재료는 마모, 오일 노출 및 온도 변동에 대한 저항성 때문에 일반적으로 사용됩니다.
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.는 일관된 성능을 보장하기 위해 포괄적인 재료 테스트를 수행합니다. 실험실 테스트에는 인장 강도 평가, 압축 영구 변형 측정, 동적 피로 테스트 및 열 노화 분석이 포함됩니다. 이러한 테스트를 통해 엘라스토머 스파이더가 수백만 번의 회전 주기 동안 균열이나 영구 변형 없이 유연성을 유지한다는 사실이 확인되었습니다. 허브 재료와 스파이더 재료 사이의 상호 작용도 커플링의 전반적인 효율성에 영향을 미칩니다. 금속 조는 토크 전달 중에 스파이더 요소가 고르게 압축될 수 있도록 부드럽고 정밀한 접촉 표면을 가져야 합니다. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.는 최적화된 재료 조합을 통해 자두 모양의 탄성 커플링이 산업용 동력 전달에 널리 사용되는 고품질 조 커플링 및 스파이더 커플링 시스템에 필적하는 성능을 제공하도록 보장합니다. 이러한 균형 잡힌 소재 설계를 통해 당사의 커플링은 광산 장비, 야금 기계, 리프팅 시스템 및 수처리 시설과 같은 까다로운 환경에서도 안정적으로 작동할 수 있습니다.

자두 모양의 탄성 커플링의 중요한 구조적 특징은 효율적인 토크 전달을 유지하면서 샤프트 정렬 불량을 수용하는 능력입니다. 기계 설치 또는 장기간 작동 중에는 연결된 샤프트 간의 완벽한 정렬이 거의 유지되지 않습니다. 열팽창, 기계적 진동 및 구조적 움직임으로 인해 각도, 평행 또는 축 정렬 불량이 발생할 수 있습니다. 커플링 내부의 탄성 스파이더 요소는 샤프트나 베어링에 과도한 응력을 전달하지 않고 이러한 편차를 보상합니다. 이 기능 개념은 엘라스토머 스파이더가 금속 조 사이에서 구부러지는 조 커플링과 스파이더 커플링의 작동 동작을 반영합니다. 자두 모양 디자인은 부하 시 변형을 제어할 수 있어 커플링이 회전 동작을 원활하게 전달하는 동시에 정렬 편차를 흡수할 수 있도록 해줍니다. 거미의 여러 돌출부는 비틀림 응력을 여러 접점에 분산시켜 국부적인 피로를 방지합니다.
각도 정렬 불량은 두 샤프트가 직선을 형성하지 않고 약간의 각도로 교차할 때 발생합니다. 이 상황에서는 허브가 회전할 때 스파이더 요소가 측면으로 구부러져 굽힘 응력이 샤프트에 도달하는 것을 방지합니다. 평행 오정렬은 샤프트가 평행을 유지하지만 측면으로 이동할 때 발생합니다. 탄성 스파이더는 조 슬롯 내에서 압축과 팽창을 통해 이러한 변위를 흡수합니다. 장축 시스템의 열 성장으로 인해 발생할 수 있는 축 정렬 불량도 엘라스토머 인서트의 약간의 압축을 통해 조정됩니다. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.는 유한 요소 분석 및 회전 테스트 장비를 사용하여 커플링의 오정렬 허용 오차를 평가합니다. 이 테스트는 시뮬레이션된 작동 조건에서 비틀림 강성, 각도 유연성 및 진동 수준을 측정합니다. 우리 엔지니어링 팀은 토크 용량을 유지하면서 유연성을 최적화하기 위해 스파이더 형상과 재료 경도를 조정합니다. 이러한 설계 접근 방식을 통해 Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.는 현대 산업 장비에 사용되는 고급 조 커플링 및 스파이더 커플링 시스템과 유사하게 신뢰할 수 있는 오정렬 보상을 제공하는 자두 모양의 탄성 커플링을 생산합니다.

산업 기계는 특히 컨베이어, 파쇄기, 펌프, 크레인과 같은 장비에서 변동하는 부하 조건에서 작동하는 경우가 많습니다. 이러한 기계는 시동, 제동 또는 갑작스러운 부하 변화 중에 토크 스파이크를 경험합니다. 자두 모양의 탄성 커플링은 스파이더 인서트의 탄성 변형을 통해 이러한 충격을 흡수하며, 이는 두 허브 사이의 비틀림 완충 장치 역할을 합니다. 토크가 갑자기 증가하면 스파이더 요소가 약간 압축되어 탄성중합체 소재 내에 기계적 에너지를 저장합니다. 하중이 안정화됨에 따라 재료는 점차적으로 원래 모양으로 돌아가고 저장된 에너지를 제어된 방식으로 방출합니다. 이 과정은 갑작스러운 기계적 응력을 줄이고 동력 전달 과정을 원활하게 합니다. 동일한 원리가 Jaw Coupling 및 Spider Coupling 설계에 널리 사용됩니다. 여기서 스파이더 요소는 금속 허브 사이의 댐핑 인터페이스 역할을 합니다.
다엽 자두 모양은 압축력을 인서트 전체에 고르게 분산시켜 진동 흡수력을 향상시킵니다. 단일 표면에 힘을 집중시키는 대신 각 로브가 비틀림 변동을 흡수하는 데 참여합니다. 이 설계는 진동 진폭을 줄이고 회전 기계에서 발생하는 소음을 제한합니다. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.는 진동 수준, 토크 변동 응답 및 회전 안정성을 측정하는 동적 테스트 장비를 사용하여 감쇠 성능을 평가합니다. 우리 엔지니어들은 다양한 엘라스토머 경도 수준이 진동 감소 및 토크 전달 효율에 어떻게 영향을 미치는지 분석합니다. 이러한 테스트 결과는 다양한 산업 분야에 적합한 스파이더 인서트의 설계를 안내합니다. 예를 들어, 더 부드러운 엘라스토머는 펌프와 압축기에 더 높은 감쇠 용량을 제공하는 반면, 더 단단한 재료는 중장비 광산 기계에 더 큰 토크 용량을 제공합니다. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.는 최적화된 스파이더 형상과 내구성 있는 허브 구조를 결합하여 까다로운 산업 환경에서 효과적으로 작동하는 동시에 고급 조 커플링 및 스파이더 커플링 솔루션에서 볼 수 있는 동일한 기계적 장점을 공유하는 자두 모양의 탄성 커플링을 개발합니다.

자두 모양의 탄성 커플링의 구조 설계를 통해 모듈식 구성이 가능하므로 커플링을 다양한 기계 크기 및 작동 요구 사항에 맞게 조정할 수 있습니다. 커플링은 두 개의 허브와 탈착식 스파이더 인서트로 구성되어 유지 관리 및 교체가 간단합니다. 이 모듈 개념은 엘라스토머 요소가 금속 허브와 독립적으로 교체될 수 있는 조 커플링 또는 스파이더 커플링의 구조와 유사합니다. 다양한 기계 시스템에는 다양한 토크 용량과 샤프트 직경이 필요합니다. 모듈식 커플링 설계를 통해 엔지니어는 다양한 경도 수준의 엘라스토머 스파이더를 선택하면서 적절한 허브 크기를 선택할 수 있습니다. 이러한 유연성은 장비 통합을 단순화하고 다양한 응용 분야에서 일관된 성능을 보장합니다. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.는 다양한 산업을 지원하기 위해 다양한 크기의 커플링을 제조합니다. 우리의 모듈식 접근 방식은 비표준 장비에 대한 맞춤형 구성도 지원합니다. 엔지니어는 특정 작동 조건에 맞게 허브 보어 치수, 키홈 프로파일 및 스파이더 경도를 수정할 수 있습니다.
모듈형 설계를 통해 유지보수 효율성도 향상됩니다. 장기간 작동 후 스파이더 요소가 마모되면 기술자는 전체 드라이브 시스템을 분해하지 않고도 기존 인서트를 제거하고 새 인서트를 설치할 수 있습니다. 이는 가동 중지 시간을 줄이고 유지 관리 절차를 단순화합니다. 확장 가능한 설계 원칙을 통해 Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.는 자두 모양의 탄성 커플링이 광범위한 산업 기계와 호환되는 동시에 일반적으로 고성능 조 커플링 및 스파이더 커플링 어셈블리와 관련된 작동 유연성을 유지하도록 보장합니다.

정확한 제조 공정은 자두 모양의 탄성 커플링의 구조적 성능에 중요한 역할을 합니다. 연결된 샤프트 사이의 정렬을 유지하려면 허브를 높은 치수 정밀도로 가공해야 합니다. 불균형이나 편심은 진동, 불균일한 스파이더 압축 및 작동 수명 감소로 이어질 수 있습니다. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.는 CNC 머시닝 센터를 갖춘 중공업 작업장과 정밀 작업장을 포함한 첨단 생산 시설을 운영하고 있습니다. 이러한 시설을 통해 우리는 정확한 공차와 매끄러운 표면 마감을 갖춘 커플링 허브를 생산할 수 있습니다. 제조 과정에서 허브 보어는 샤프트 치수와 정확하게 일치하도록 가공되어 적절한 맞춤과 토크 전달을 보장합니다. 조 프로파일도 조심스럽게 가공되어 스파이더 인서트가 회전하는 동안 각 표면에 균일하게 접촉합니다. 이러한 수준의 정밀도는 표면이 고르지 않으면 엘라스토머가 조기 마모될 수 있는 조 커플링 및 스파이더 커플링 제조에도 필수적입니다.
스파이더 인서트를 올바르게 설치하고 허브를 샤프트에 안전하게 부착할 수 있도록 조립 절차를 주의 깊게 제어합니다. 정렬 검증 및 동적 균형 테스트를 통해 조립된 커플링이 과도한 진동 없이 원활하게 회전하는지 확인합니다. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.는 엄격한 품질 관리 조치를 통해 일관된 생산 표준을 유지합니다. 이를 통해 당사의 자두 모양 탄성 커플링은 중공업 변속기 시스템에 사용되는 신뢰할 수 있는 Jaw Coupling 및 Spider Coupling 제품에 필적하는 안정적인 성능을 제공합니다.
