MP 다이어프램 커플링(Q/YP 21001X-2018)

Name: MP 다이어프램 커플링(Q/YP 21001X-2018)
Rating: 5 (99 reviews)

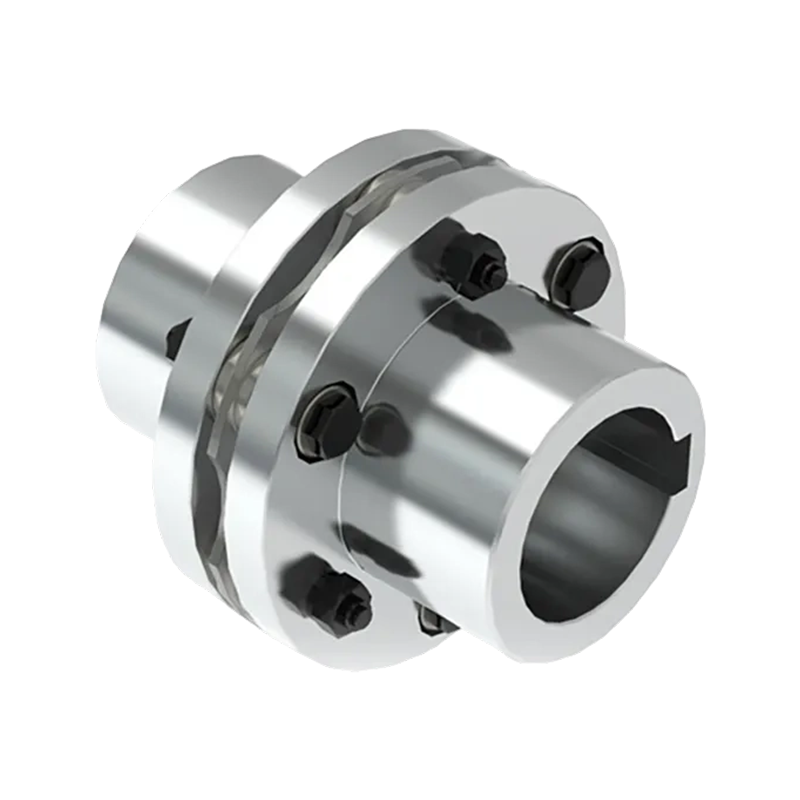

MP 다이어프램 커플링 (Q/YP 21001X-2018 표준 준수)은 고정밀 및 높은 토크 전달을 위해 설계된 고급 금속 탄성 요소 전달 장치입니다. 코어는 고강도 스테인레스 강판의 여러 층으로 구성된 다이어프램 그룹으로 구성되며 금속의 탄성 변형을 통해 복잡한 각도, 축 및 반경 방향 변위를 보상할 수 있습니다. 이 시리즈 제품은 정격 토크 0.063~10000kN·m의 매우 넓은 하중 지지 범위를 가지며, -40℃~250℃의 극한 온도 환경과 윤활 없이 부식성 매체에서도 안정적으로 작동할 수 있어 장기간 작동이 가능합니다.

산업용 응용 로직에서는 스네이크 스프링 커플링에 비해 구조가 단순하고 진동 소음이 적으며, 밸런스가 뛰어나 고속 작업 조건에 더 적합하여 기존 기어 커플링을 대체할 수 있는 이상적인 솔루션입니다. 많은 스네이크 스프링 커플링 제조업체들이 견고한 진동 감소 성능에 중점을 두고 있지만 MP형 다이어프램 커플링은 정밀 플랜지와 패스너로 연결되어 높은 비틀림 강성을 보장하는 동시에 우수한 유지 관리 편의성을 제공하므로 사용자가 축 변위를 발생시키지 않고 변속기 부품을 쉽게 분해 및 조립할 수 있습니다.

금속, 화학, 전력 및 조선 산업의 주요 전송 구성 요소인 이 제품의 높은 신뢰성 지수는 종종 스네이크 스프링 커플링 공급업체가 제공하는 탄성 연결 솔루션에 대한 고급 성능 보완으로 간주되며, 이는 복잡한 작동 조건에서 중부하 전력 시스템의 전반적인 효율성과 안정성을 크게 향상시킬 수 있습니다.

문의하기

PDF 다운로드

PREV: 중간축형 MPJ형 다이어프램 커플링(Q/YP 21002X-2018)
다음: No next article

제품 매개변수

메시지 보내기

기술적인 매개변수

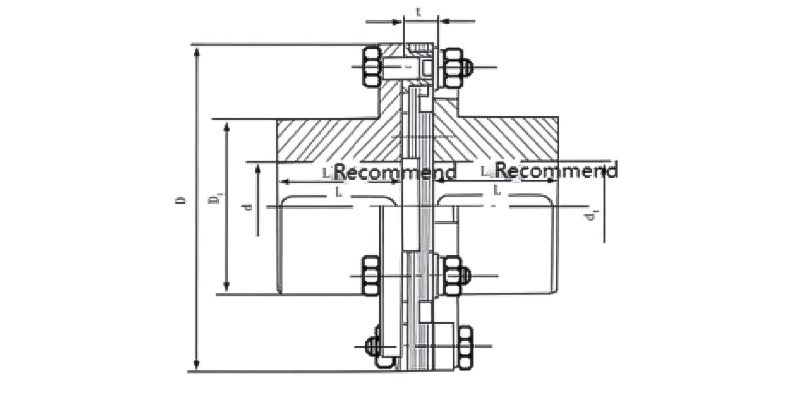

MP 다이어프램 커플링의 기본 매개변수 및 주요 치수

유형	공칭 토크 Tn(N·m)	허용 가능 속도 [n]/r.min⁻¹	축 구멍 직경 d₁.d₂	축 구멍 length			D	D₁	t	비틀림 강성 ×106/ n·m.rad-1	질량 m/kg	순간 관성의 I/kg·m²
				J₁	Y	L 추천
				L	L
MP1	40	10700	14	27	32	35	80	39	8±0.2	0.37	0.9	0.0005
			16,18,19	30	42
			20,22,24	38	52
			25,28	44	62
MP2	63	9300	20,22,24	38	52	40	92	53		0.45	1.4	0.001
			25,28	44	62
			30,32,35,38	60	82
MP3	100	8400	25,28	44	62	45	102	63		0.56	2.1	0.002
			30,32,35,38	60	82
			40,42,45	84	112
MP4	250	6700	30,32,35,38	60	82	55	128	77	11±0.2	0.81	4.2	0.006
			40,42,45,48,50,55	84	112
MP5	500	5900	35,38	60	82	65	145	91		1.20	6.4	0.012
			40,42,45,48,50,55,56	84	112
			60,63,65	107	142
MP6	800	5100	40,42,45,48,50,55,56	84	112	75	168	105	14±0.3	1.42	9.6	0.024
			60,63,65,70,71,75	107	142
MP7	1000	4750	45,48,50,55,56	84	112	80	180	112	15±0.4	1.90	12.5	0.0365
			60,63,65,70,71,75	107	142
			80	132	172
MP8	1600	4300	50,55,56	84	112		200	120		2.35	15.5	0.057
			60,63,65,70,71,75	107	142
			80,85	132	172
MP9	2500	4200	55,56	84	112		205		20±0.4	2.7	16.5	0.065
			60,63,65,70,71,75	107	142
			80,85	132	172
MP10	3150	4000	55,56	84	112	90	215	128		3.02	19.5	0.083
			60,63,65,70,71,75	107	142
			80,85,90	132	172
MP11	4000	3650	60,63,65,70,71,75	107	142	100	235	132	23±0.5	3.46	25	0.131
			80,85,90,95	132	172
MP12	5000	3400	60,63,65,70,71,75	107	142		250	145		3.67	30	0.174
			80,85,90,95	132	172
			100	167	212
MP13	6300	3200	63,65,70,71,75	107	142	110	270	155	23±0.5	5.2	36	0.239
			80,85,90,95	132	172
			100,110	167	212
MP14	12500	2850	65,70,71,75	107	142	115	300	162	27±0.6	7.8	45	0.38
			80,85,90,95	132	172
			100,110	167	212
MP15	16000	2700	70,71,75	107	142	125	320	176		8.43	55	0.5
			80,85,90,95	132	172
			100,110,120,125	167	212
MP16	20000	2450	75	107	142	140	350	186	32±0.7	10.23	75	0.85
			80,85,90,95	132	172
			100,110,120,125	167	212
			130	202	252
MP17	25000	2300	80,85,90,95	132	172	145	370	203		10.97	85	1.1
			100,110,120,125	167	212
			130,140	202	252
MP18	31500	2150	90,95	132	172	165	400	230		13.07	115	1.65
			100,110,120,125	167	212
			130,140,150	202	252
			160	242	302
MP19	40000	1950	100,110,120,125	167	212	175	440	245	38±0.9	14.26	150	2.69
			130,140,150	202	252
			160,170,180	242	302
MP20	45000	1850	110,120,125	167	212	185	460	260		22.13	170	3.28
			130,140,150	202	252
			160,170,180	242	302
MP21	50000	1800	120,125	167	212	200	480	280		23.7	200	4.28
			130,140,150	202	252
			160,170,180	242	302
			190,200	282	352
MP22	56000	1700	130,140,150	202	252	210	500	295		24.6	230	5.18
			160,170,180	242	302
			190,200	282	352
MP23	63000	1600	140,150	202	252	220	540	310	44±1	29.71	275	7.7
			160,170,180	242	302
			190,200,220	282	352
MP24	80000	1450	150	202	252	240	600	335	50±1.2	32.64	380	9.3
			160,170,180	242	302
			190,200,220	282	352
			240	330	410
MP25	100000	1400	160,170,180	242	302	255	620	350		37.69	410	15.3
			190,200,220	282	352
			240,250	330	410
MP26	125000	1300	180	242	302	275	660	385		50.43	510	20.9
			190,200,220	282	352
			240,250,260	330	410
MP27	160000	1200	190,200,220	282	352	295	720	410	60±1.4	71.52	620	32.4
			240,250,260	330	410
			280	380	470
MP28	200000	1150	220	282	352	300	740	420		93.37	680	36
			240,250,260	330	410
			280,300	380	470
MP29	250000	1100	240,250,260	330	410	320	770	450		114.53	780	43.9
			280,300,320	380	470
MP30	315000	1050	250,260	330	410	350	820	490		130.76	950	60.5
			280,300,320	380	470
			340	450	550
