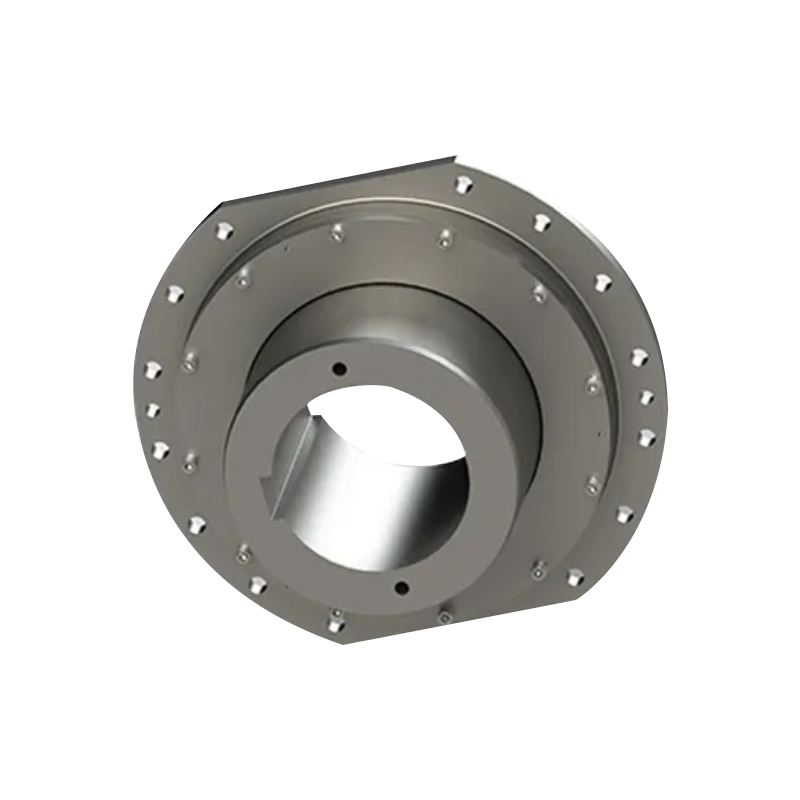

QGCA형 원통형 축 구멍 커플링 구면 롤러 커플링(Q/YJ 16030X-2018)
QGCA 유형 원통형 보어 구형 롤러 커플링(Q/YJ 16030X-2018 표준 준수) 원통형 샤프트 보어와 구형 롤러가 특징으로 높은 다양성을 유지하면서 가공 및 조립 공정을 크게 단순화합니다. 이 제품은 공칭 토크 범위가 4kN·m ~ 900kN·m이고 최대 허용 반경 방향 힘이 520kN으로 매우 강력한 내하력을 나타냅니다. 기존 기어 커플링에 비해 약 30% 성능 향상을 제공하여 M3-M8 작동 범위에서 심각한 충격과 빈번한 시작-정지 조건을 처리하기에 충분합니다. 롤러와 보어 사이의 구면 접촉 설계 덕분에 최대 1.5°의 자동 각도 변위 보상 기능을 보유하여 설치 오류 및 프레임 변형으로 인한 응력을 효과적으로 흡수할 뿐만 아니라 자동 정렬 베어링과 유사하게 작용하여 감속기 출력 샤프트의 추가 굽힘 모멘트를 크게 줄여 샤프트 시스템을 피로 손상으로부터 보호합니다. 또한 이 커플링은 컴팩트한 구조로 부드럽고 조용하게 작동합니다. 내장형 마모 표시기와 결합되어 제한된 공간에서 중장비의 효율적인 레이아웃과 편리한 상태 모니터링을 위한 이상적인 기술 지원을 제공합니다.
- 제품 매개변수
- 메시지 보내기

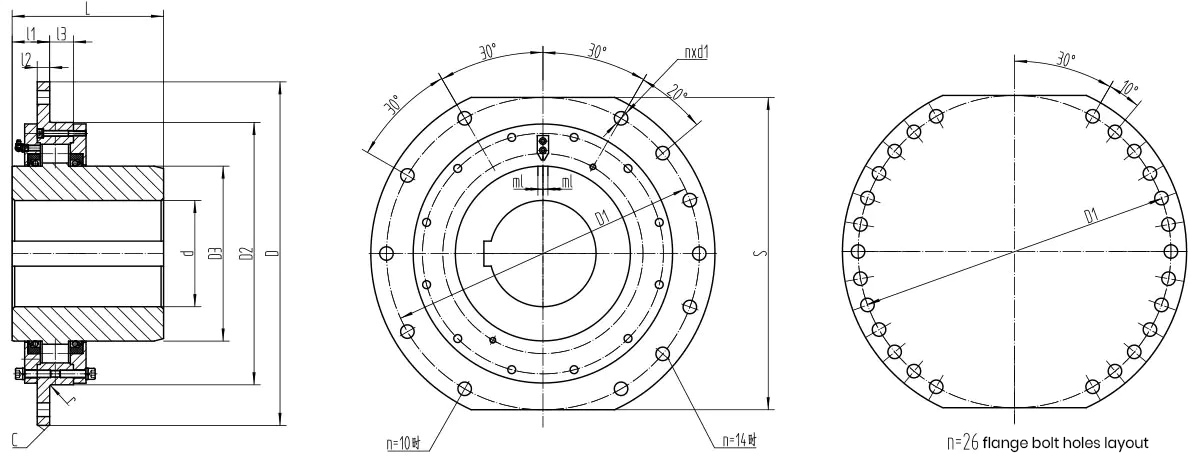

QGCA 원통형 샤프트 구멍 커플 링 구형 롤러 커플 링의 기본 매개 변수 및 주요 치수
| 유형 | 공칭 토크 Tn/kN·m | 허용됨 방사형 힘/KN | d (H7) | L | D | D₁ | D² | D₃ | n×d₁ | S | 난₁ | l² | 난₃ | r | c | 착용 규모/ml | 순간 관성의 /kg·m² | 질량 m/kg |
| QGCA1 | 5 | 16.5 | 40,42,45,48 | 84 | 250 | 220 | 160 | 85 | 10×Φ14 | 220 | 42 | 12 | 24 | 2 | 1.6 | 4 | 0.065 | 12.8 |
| 50,55 | ||||||||||||||||||
| QGCA2 | 7.1 | 18.5 | 45,48,50,55 | 84 | 280 | 250 | 180 | 90 | 10×Φ14 | 250 | 42 | 12 | 24 | 2.5 | 1.6 | 4 | 0.102 | 16.1 |
| 60 | 107 | 2 | 15.9 | |||||||||||||||
| QGCA3 | 9 | 20 | 48,50,55 | 84 | 320 | 280 | 200 | 95 | 10×Φ18 | 280 | 45 | 15 | 25 | 2.5 | 1.6 | 4 | 0.193 | 21.9 |
| 60,65 | 107 | 2 | 21.8 | |||||||||||||||
| QGCA4 | 14 | 25 | 60,65,70,75 | 107 | 340 | 300 | 220 | 130 | 10×Φ18 | 300 | 45 | 15 | 25 | 2.5 | 2 | 4 | 0.278 | 29.8 |
| 80,85 | 132 | 2.5 | 29.5 | |||||||||||||||
| QGCA5 | 18 | 35 | 70,75 | 107 | 360 | 320 | 240 | 150 | 10×Φ18 | 320 | 45 | 15 | 25 | 2 | 6 | 0.369 | 35 | |
| 80,85,90,95 | 132 | 3 | 2.5 | 36.5 | ||||||||||||||
| QGCA6 | 22.4 | 38.5 | 80,85,90,95 | 132 | 380 | 340 | 260 | 160 | 10×Φ18 | 340 | 45 | 15 | 25 | 3 | 2.5 | 6 | 0.496 | 43.3 |
| 100,110 | 167 | 3 | 43.7 | |||||||||||||||
| QGCA7 | 28 | 42 | 90,85,90,95 | 132 | 400 | 360 | 280 | 170 | 10×Φ18 | 360 | 47 | 15 | 33 | 2.5 | 6 | 0.654 | 53 | |
| 100,110,120 | 167 | 3 | 52 | |||||||||||||||
| QGCA8 | 35.5 | 49 | 100,110,120 | 167 | 420 | 380 | 310 | 200 | 10×Φ18 | 390 | 47 | 15 | 33 | 2.5 | 6 | 0.96 | 69 | |
| 130,140 | 202 | 3 | 3 | 67 | ||||||||||||||
| QGCA9 | 50 | 70 | 100,110,120 | 167 | 450 | 400 | 340 | 230 | 10×Φ22 | 400 | 52 | 20 | 28 | 3 | 2.5 | 6 | 1.45 | 89 |
| 130,140,150 | 202 | 3 | 88.5 | |||||||||||||||
| QGCA10 | 100 | 120 | 130,140,150 | 202 | 550 | 500 | 420 | 280 | 10×Φ22 | 500 | 60 | 20 | 38 | 3 | 3 | 8 | 3.81 | 156 |
| 160,170,180 | 242 | 151 | ||||||||||||||||
| QGCA11 | 160 | 140 | 160,170,180 | 242 | 580 | 530 | 450 | 300 | 14×Φ22 | 530 | 60 | 20 | 38 | 3 | 3 | 8 | 4.932 | 184 |
| 190,200 | 282 | 4 | 181 | |||||||||||||||
| QGCA12 | 224 | 170 | 190,200,220 | 282 | 650 | 600 | 530 | 360 | 14×Φ22 | 580 | 65 | 25 | 33 | 3 | 4 | 8 | 9.09 | 267 |
| 240,250 | 330 | 247 | ||||||||||||||||
| QGCA13 | 355 | 300 | 200,220 | 282 | 680 | 630 | 560 | 400 | 26×Φ22 | 600 | 65 | 25 | 35 | 4 | 4 | 8 | 12.1 | 319 |
| 240,250,260 | 330 | 311 | ||||||||||||||||
| QGCA14 | 500 | 340 | 240,250,260 | 330 | 710 | 660 | 600 | 440 | 26×Φ26 | 640 | 82 | 35 | 43 | 4 | 4 | 8 | 18.2 | 403 |
| 280,300 | 380 | 5 | 394 | |||||||||||||||
| QGCA15 | 630 | 380 | 240,250,260 | 330 | 780 | 730 | 670 | 500 | 26×Φ26 | 700 | 82 | 35 | 43 | 4 | 4 | 8 | 29.4 | 544 |
| 280,300,320 | 380 | 5 | 560 | |||||||||||||||
| QGCA16 | 710 | 450 | 280,300,320 | 380 | 850 | 800 | 730 | 550 | 26×Φ26 | 760 | 82 | 35 | 43 | 4 | 5 | 8 | 44 | 693 |
| 340,360,390 | 450 | 6 | 664 |
참고:
1. 축 구멍의 직경 d, 길이 L이 표의 범위를 벗어나는 경우에는 제조사와 협의할 수 있습니다.
2. 관성모멘트와 질량은 축홀의 최소직경에 따라 계산된 근사치입니다.
