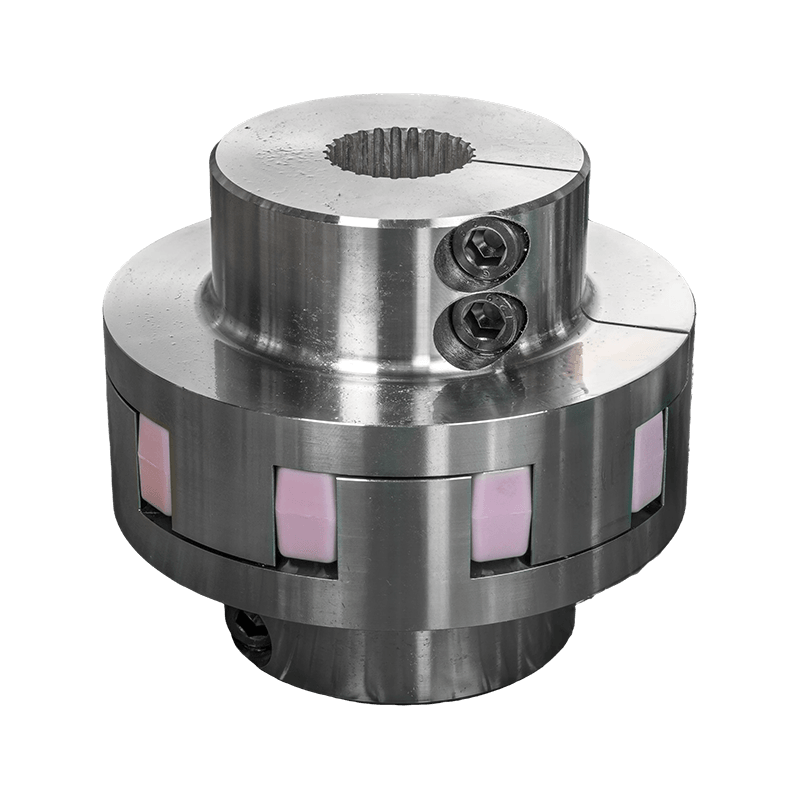

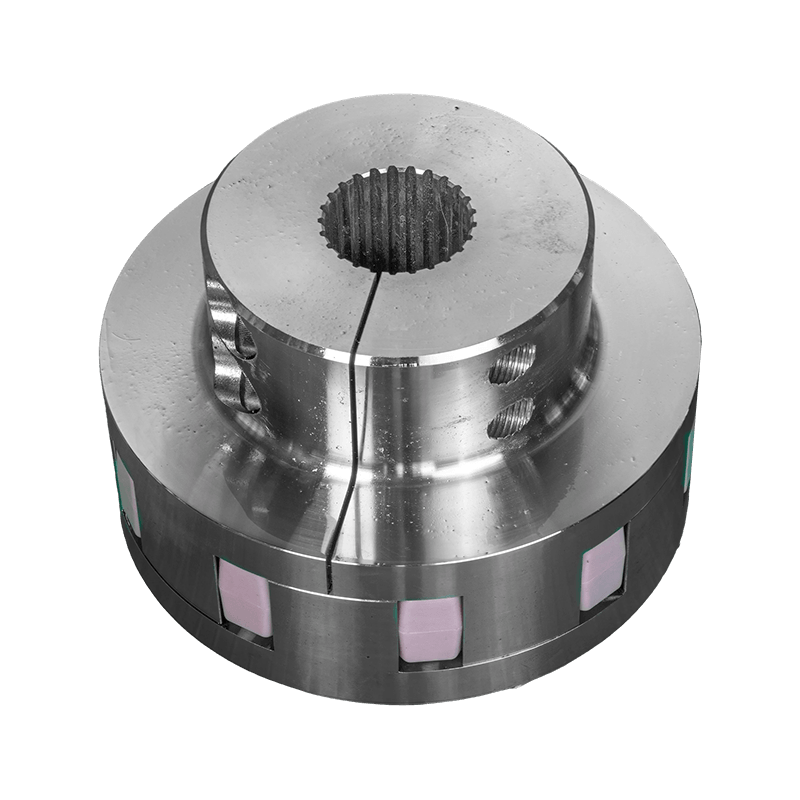

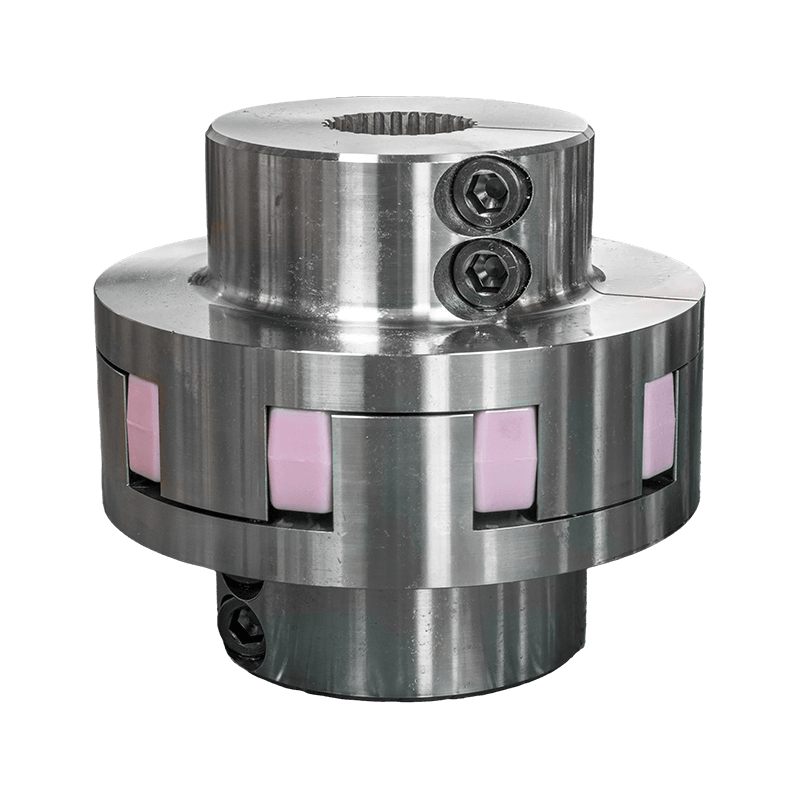

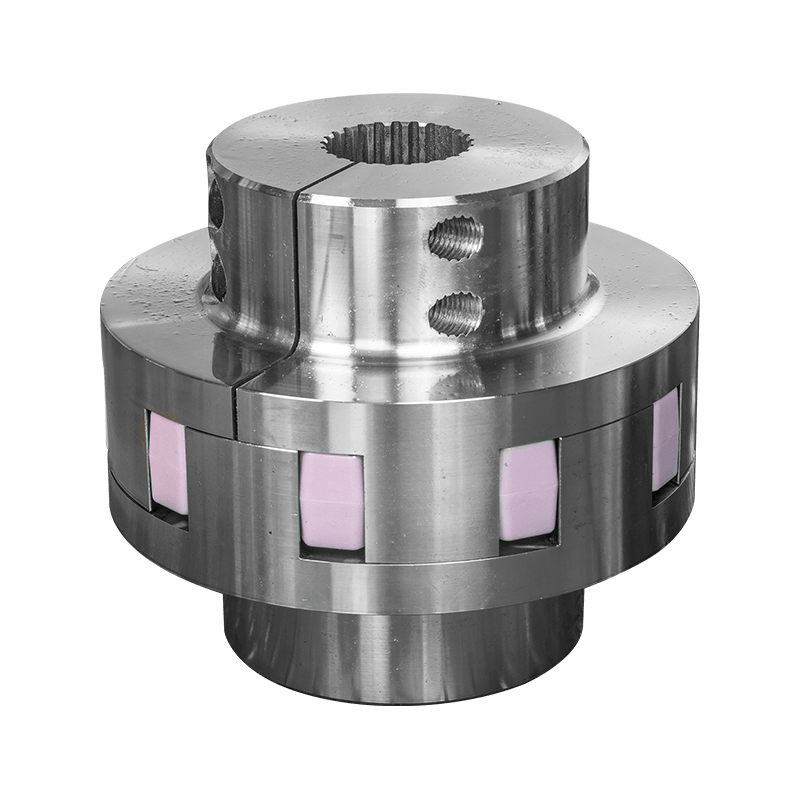

XC형 스타 탄성 커플링(Q/YX36019X-2018)
XC형 별 모양 탄성 커플링(Q/YX36019X-2018 표준 준수) 산업용 응용 분야에서는 일반적으로 Plum Shaped Elastic Coupling, Claw Coupling 또는 Spider Coupling이라고도 합니다. 컴팩트한 구조와 낮은 관성 모멘트로 유명한 효율적인 변속기 부품입니다. 자두형 탄성 커플링 전문 제조사가 정밀 기술 기준을 바탕으로 제작한 제품으로 고성능 엔지니어링 플라스틱을 탄성 부품으로 사용하여 쿠션성, 충격 흡수성, 내마모성이 뛰어나 장기간 무보수 작동이 가능합니다. 핵심 기술적 이점은 탄성체가 클로 블록의 설계에 의해 제한되어 충격 하중으로 인한 내부 변형과 원심력으로 인한 외부 변형을 효과적으로 방지한다는 사실에 있습니다. 동시에, 볼록 클로의 큰 오목 표면 처리는 인벌류트 톱니 표면에 작용하는 표면 압력을 크게 감소시킵니다. 과부하 조건에서도 톱니 부분은 마모되거나 변형되기가 매우 어렵습니다. 이는 구조 역학 설계에 대한 Plum Shaped Elastic Coupling Factory의 심오한 전문 지식을 충분히 반영합니다.
설치 및 성능 측면에서 커플링은 편리한 축 삽입 설치를 지원하고 -35°C ~ 80°C의 열악한 환경에서 안정적인 작업 조건을 유지할 수 있습니다. 고품질 자두형 탄성 커플링 공급업체를 통해 XC 시리즈는 매우 광범위한 사양 적용 범위를 보여줍니다. 공칭 토크 범위는 20N·m ~ 28000N·m, 최대 허용 속도는 19000r/min에 도달할 수 있으며 다양한 기계식 샤프트 시스템에 적응할 수 있습니다. 샤프트 직경은 6mm에서 220mm까지입니다. 강력한 동력 전달 효율성과 매우 높은 작동 신뢰성을 갖춘 이 제품은 야금 장비, 광산 기계, 수자원 보존 엔지니어링, 리프팅 및 운송, 제지 기계, 항만 시설 등 여러 핵심 산업 산업에서 널리 사용되었습니다.
- 제품 매개변수
- 메시지 보내기

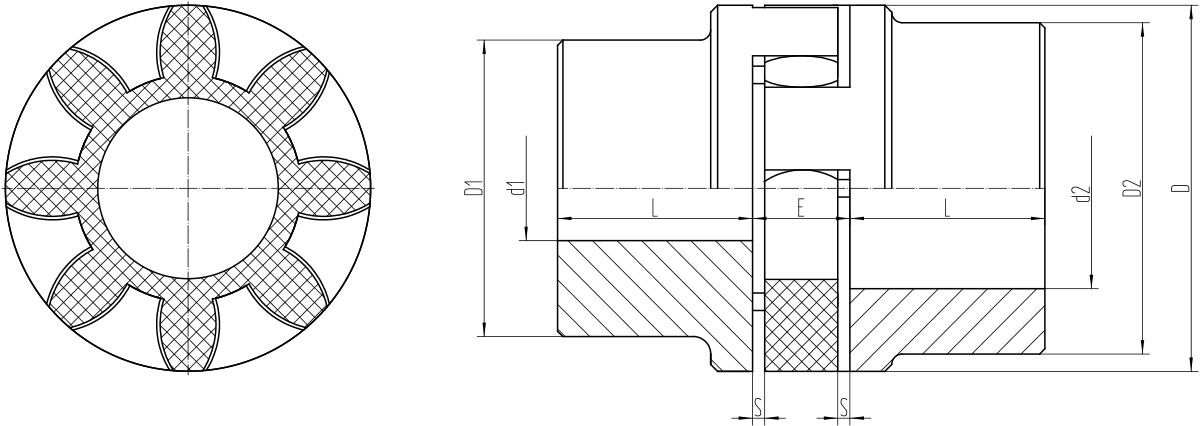

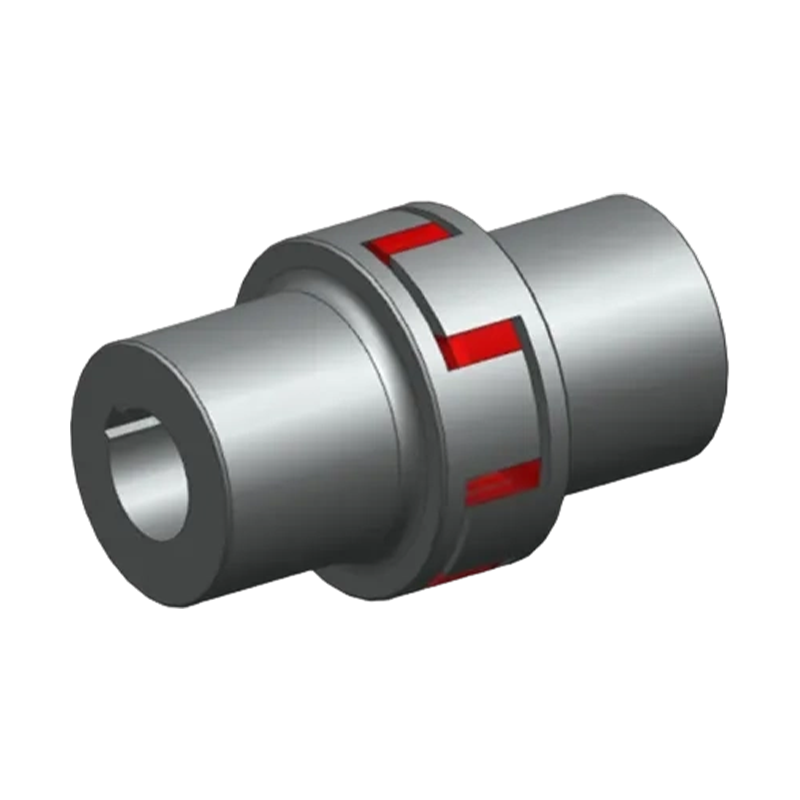

XC 스타 탄성 커플링의 기본 매개변수 및 주요 치수
| 유형 | 공칭 토크 Tn/N•m | 허용 속도 [n]/r.min⁻¹ | 축 구멍 직경 d₁,d² | 축 구멍 길이 L | D | D₁ | D² | E | S | 관성모멘트 I/kg·m² | 질량 /kg |
| XC1 | 20 | 19000 | 6-19 | 25 | 40 | 32 | -- | 16 | 2 | 0.0001 | 0.33 |
| 19-24 | -- | 40 | |||||||||
| XC2 | 60 | 13800 | 8-24 | 30 | 55 | 40 | -- | 18 | 2 | 0.0003 | 0.66 |
| 24-28 | -- | 55 | |||||||||
| XC3 | 160 | 11500 | 10-28 | 35 | 65 | 48 | -- | 20 | 2.5 | 0.0006 | 1.16 |
| 28-38 | -- | 65 | |||||||||
| XC4 | 325 | 9500 | 12-38 | 45 | 80 | 66 | -- | 24 | 3 | 0.0029 | 2.27 |
| 38-48 | -- | 80 | |||||||||
| XC5 | 450 | 8000 | 14-42 | 50 | 95 | 75 | -- | 26 | 3 | 0.0076 | 3.57 |
| 42-55 | -- | 95 | |||||||||
| XC6 | 525 | 7250 | 15-48 | 56 | 105 | 85 | -- | 28 | 3.5 | 0.01 | 4.8 |
| 48-60 | -- | 105 | |||||||||
| XC7 | 685 | 6300 | 20-55 | 65 | 120 | 98 | -- | 30 | 4 | 0.025 | 7.37 |
| 55-70 | -- | 118 | |||||||||
| XC8 | 940 | 5600 | 22-65 | 75 | 135 | 115 | -- | 35 | 4.5 | 0.044 | 10.89 |
| 65-75 | -- | 135 | |||||||||
| XC9 | 1920 | 4750 | 30-75 | 85 | 158 | 135 | -- | 40 | 5 | 0.071 | 17.73 |
| 75-95 | -- | 160 | |||||||||
| XC10 | 3600 | 3750 | 40-90 | 100 | 198 | 160 | -- | 45 | 5.5 | 0.19 | 29.6 |
| 90-100 | -- | 200 | |||||||||
| XC11 | 4950 | 3350 | 50-100 | 110 | 225 | 180 | -- | 50 | 6 | 0.315 | 41 |
| 100-110 | -- | 225 | |||||||||
| XC12 | 7200 | 3000 | 60-110 | 120 | 255 | 200 | -- | 55 | 6.5 | 0.61 | 58.6 |
| 110-125 | -- | 255 | |||||||||
| XC13 | 10000 | 2650 | 60-125 | 140 | 288 | 230 | -- | 60 | 7 | 1.03 | 88.4 |
| 125-145 | -- | 290 | |||||||||
| XC14 | 12800 | 2360 | 60-140 | 155 | 318 | 255 | -- | 65 | 7.5 | 1.71 | 120.6 |
| 140-165 | -- | 320 | |||||||||
| XC15 | 19200 | 2050 | 80-160 | 175 | 368 | 290 | -- | 75 | 9 | 3.61 | 179.1 |
| 160-190 | -- | 370 | |||||||||
| XC16 | 28000 | 1800 | 85-180 | 195 | 420 | 325 | -- | 85 | 10.5 | 6.20 | 261 |
| 180-220 | -- | 420 |
참고: LX의 다른 구조에 대해서는 당사에 문의하십시오.
당사의 주요 제품은 톱니형 커플링, 탄성 슬리브 컬럼 핀 커플링, 탄성 컬럼 핀 커플링, 탄성 핀이 있는 기어 커플링, 유니버셜 커플링, 타이어 커플링, 조 커플링, 스타 커플링, 다이어프램 커플링, 드럼 커플링 및 그리드 커플링, 올덤 커플링, 플랜지 커플링, 클립 쉘 커플링, GL형 롤러 체인 커플링 및 안전 커플링 등입니다. 우리 회사는 또한 다양한 비표준 커플링 설계 및 제조를 수행합니다.
새로운 작업장은 약 16463.52m²의 면적을 차지합니다. 중공업 작업장 5,500m², 정밀 작업장 4,600m², 사무실 건물 및 체육관 2000m², 식당 500m², 창고 1000m², 도로, 녹화, 주차 공간 3563m2.
