MCL-I형 플러스형 탄성 커플링(Q/YM 35015X-2018)

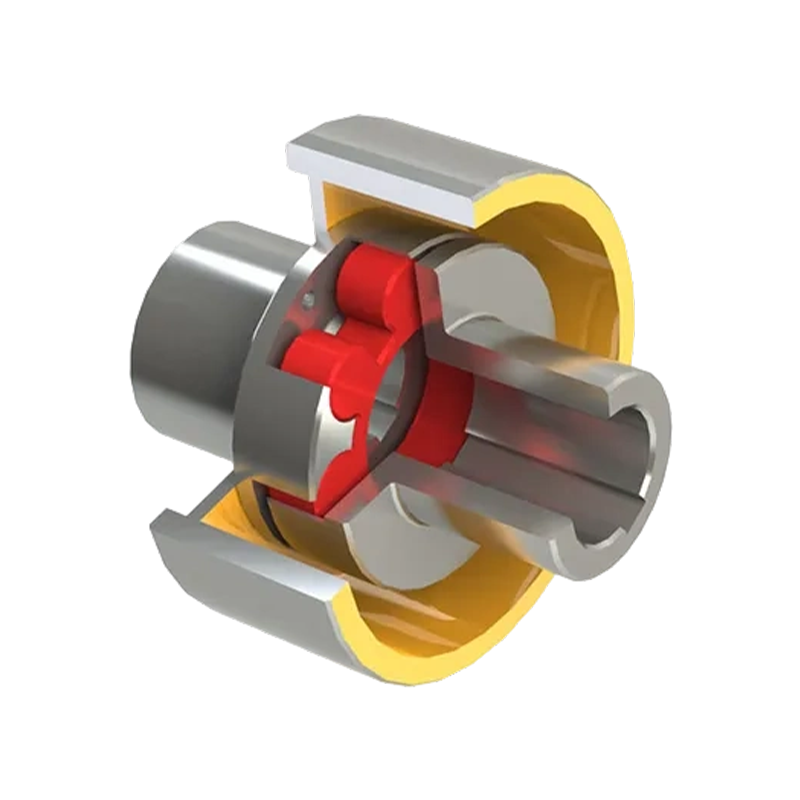

MCL-I 매화 모양의 탄성 커플링(Q/YM 35015X-2018 및 GB/T 5272-2002 표준 준수) 동력 전달, 제동 기능, 과부하 완충 기능을 고도로 통합한 정밀 기계 부품입니다. 가장 눈에 띄는 기술적 특징은 분할 브레이크 휠(LMZ-I형) 장착이다. 이 설계를 통해 커플링은 클로 하프 커플링과 자두 모양의 탄성 요소(폴리우레탄 또는 캐스트 나일론 소재로 제작) 사이의 방사상 압축 맞물림을 통해 커플링이 토크를 전달할 수 있으며, 외부 브레이크와 함께 통합 브레이크 휠을 활용하여 장비의 신속한 종료 또는 정밀한 위치 지정을 달성할 수 있습니다. 대표적인 분할구조 제품으로 변위보상능력과 충격흡수 성능이 우수할 뿐만 아니라 유지보수 편의성에도 뛰어난 성능을 발휘합니다.
기술 사양 측면에서 MCL-I 시리즈의 공칭 토크 범위는 355N·m에서 14000N·m까지 확장되고 최대 허용 속도는 4750r/min이며 25mm에서 160mm까지 다양한 샤프트 구멍 직경에 적응할 수 있습니다. 이 "변속기 제동" 복합 로직을 갖춘 이 제품은 매우 높은 제동 안전성이 요구되는 야금 장비, 리프팅 및 운송, 광산 기계, 항만 시설 등 중공업 분야에서 널리 사용됩니다.
- 제품 매개변수
- 메시지 보내기
기술적인 매개변수

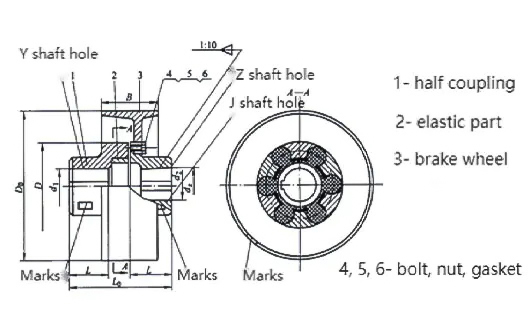

MCL-I 유형 quincunx 탄성 커플 링 기본 매개 변수 및 주요 크기
| 유형 | 공칭 토크 Tn/N·m | 허용 가능 속도 [n]/r.min⁻¹ | 축 구멍 직경 d 1 ,d 2 ,d z | L | L₀ | D₀ | B | D | 탄성 요소 유형 | 질량 m/kg | 순간 관성의 I/kg·m² |
| MCL5-I-160 | 355 | 4750 | 25,28,30,32,35,38,40,42,45 | 50 | 127 | 160 | 70 | 105 | MT5 | 6.602 | 0.019 |
| MCL5-I-200 | 3800 | 25,28,30,32,35,38,40,42,45 | 200 | 85 | 9.204 | 0.044 | |||||
| MCL6-I-200 | 450 | 30,32,35,38,40,42,45,48 | 55 | 143 | 125 | MT6 | 11.45 | 0.052 | |||
| MCL7-I-200 | 710 | 35*,38*,40*,42*,45,48,50,55,56 | 60 | 159 | 145 | MT7 | 13.96 | 0.064 | |||
| MCL7-I-250 | 3050 | 35*,38*,40*,42*,45,48,50,55,56 | 250 | 105 | 20.09 | 0.144 | |||||
| MCL8-I-250 | 1250 | 45*,48*,50,55,56,60,63,65 | 70 | 181 | 168 | MT8 | 24.65 | 0.175 | |||
| MCL8-I-315 | 2400 | 45*,48*,50,55,56,60,63,65 | 315 | 135 | 34.13 | 0.374 | |||||
| MCL9-I-315 | 2000 | 50*,55*,56*,60,63,65,70,71,75,80 | 80 | 208 | 198 | MT9 | 41.67 | 0.45 | |||
| MCL9-I-400 | 1900 | 50,55*,56*,60,63,65,70,71,75,80 | 400 | 170 | 65.61 | 1.259 | |||||
| MCL10-I-40 | 3150 | 60*,63*,65*,70,71,75,80,85,90,95,100 | 90 | 230 | 228 | MT10 | 74.53 | 1.4 | |||
| MCL10-I-50 | 1500 | 60*,63*,65*,70,71,75,80,85,90,95,100 | 500 | 210 | 110.6 | 3.472 | |||||
| MCL11-I-50 | 5000 | 70*,71*,75*,80*,85,90,95,100,110,120 | 100 | 260 | 258 | MT11 | 121.7 | 3.715 | |||
| MCL12-I-63 | 7100 | 1200 | 80*,85*,90*,95*,100,110,120,125,130 | 115 | 297 | 630 | 265 | 298 | MT12 | 213.7 | 10.24 |
| MCL13-I-71 | 12500 | 1050 | 90*,95*,100*,110*,120*,125,130,140,150 | 125 | 323 | 710 | 300 | 358 | MT13 | 341.6 | 19.99 |
| MCL14-I-80 | 14000 | 950 | 100*,110*,120*,125*,130*,140*,150,160 | 135 | 333 | 800 | 340 | 400 | MT14 | 510.1 | 39.36 |
