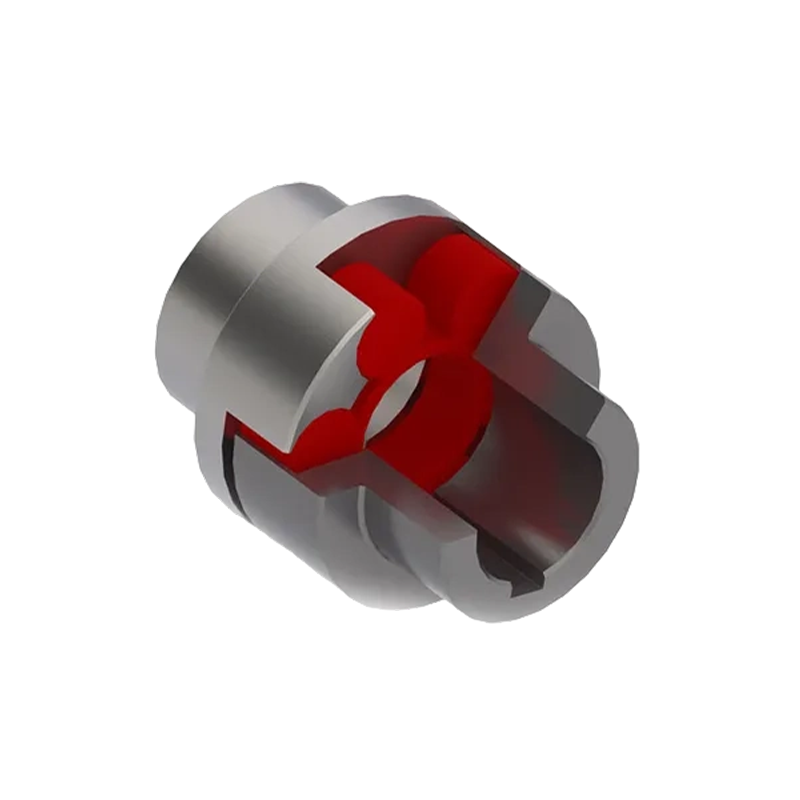

MC 자두형 탄성 커플링(Q/YM 35012X-2018)
MC 자두 모양의 탄성 커플 링 Q/YM 35012X-2018 표준을 준수하며 산업 현장에서는 일반적으로 클로 커플링 또는 스파이더 커플링으로 불립니다. 자두형 탄성 커플링 전문 제조사에서 엄격한 기술 사양에 따라 생산하는 고성능 전동 부품으로 구조 설계가 간단하고 분해 설치 용이성이 매우 높습니다. MC 매화형 탄성 커플링은 2개의 하프 커플링 단면 외측 가장자리의 볼록한 톱니 틈에 탄성 요소를 정밀하게 매립하여 충격 흡수, 내마모 및 완충 성능이 뛰어나 충격 하중으로부터 전동 시스템을 효과적으로 보호합니다. 환경 적응성은 매우 강력하며 표준 작동 온도 범위는 -30°C ~ 80°C입니다. 기술 사양 측면에서 이 시리즈의 공칭 토크 범위는 매우 커서 28N·m ~ 14000N·m의 넓은 범위를 포괄하며 최대 토크는 25200N·m, 최대 허용 속도는 15300r/min입니다. 다양한 샤프트 구멍 직경(예: 12mm ~ 160mm)에 적응할 수 있습니다. 견고한 구조적 성능을 갖춘 이 자두 모양의 탄성 커플링은 야금 장비, 광산 기계, 유압 공학, 리프팅 및 운송, 제지 기계 및 항만 장비와 같은 다양한 중공업 산업에서 널리 사용됩니다
- 제품 매개변수
- 메시지 보내기

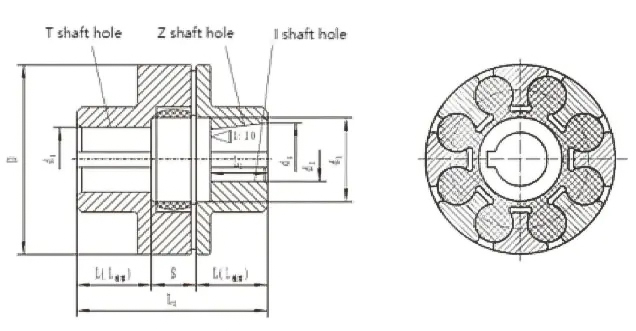

MC quincunx 탄성 커플 링의 기본 매개 변수 및 주요 치수
| 유형 | 공칭 토크 Tn/N·m | 최대 토크 Tmax/N·m | 허용 가능 속도 [n]/r·min⁻¹ | 축 구멍 직경 d 1 ,디 2 ,디 z | L | L 0 | D | 탄성 요소 유형 | 질량 m/kg | 순간 관성의 I/kg·m² |
| MC1 | 28 | 50 | 15300 | 12,14,15,18,19,20,22,24,25 | 35 | 86 | 50 | MT1 | 1 | 0.00022 |
| MC2 | 50 | 100 | 12000 | 16,18,19,20,22,24,25,28,30 | 38 | 95 | 60 | MT2 | 1.5 | 0.00044 |
| MC3 | 112 | 200 | 10900 | 20,22,24,25,28,30,32 | 40 | 103 | 70 | MT3 | 2.5 | 0.00087 |
| MC4 | 160 | 288 | 9000 | 22,24,25,28,30,32,35,38,40 | 45 | 114 | 85 | MT4 | 3.42 | 0.002 |
| MC5 | 355 | 640 | 7300 | 25,28,30,32,35,38,40,42,45 | 50 | 127 | 105 | MT5 | 5.15 | 0.0049 |
| MC6 | 450 | 810 | 6100 | 30,32,35,38,40,42,45,48 | 55 | 143 | 125 | MT6 | 10.1 | 0.0114 |
| MC7 | 710 | 1280 | 5300 | 35*,38*,40*,42*,45,48,50,55 | 60 | 159 | 145 | MT7 | 13.1 | 0.0232 |
| MC8 | 1250 | 2250 | 4500 | 45*,48*,50,55,56,60,63,65 | 70 | 181 | 168 | MT8 | 21.2 | 0.0468 |
| MC9 | 2000 | 3600 | 3750 | 55*,56*,60,63,65,70,71,75,80 | 80 | 208 | 198 | MT9 | 33 | 0.1041 |
| MC10 | 3150 | 5670 | 3250 | 60*,63*,65*,70,71,75,80,85,90,95,100 | 90 | 230 | 228 | MT10 | 45.5 | 0.2105 |
| MC11 | 5000 | 9000 | 3000 | 70,71*,75*,80*,85*,90,95,100,110,120 | 100 | 260 | 258 | MT11 | 75.2 | 0.4338 |
| MC12 | 7100 | 12780 | 2500 | 80*,85*,90*,95*,100,110,120,125,130 | 115 | 297 | 298 | MT12 | 99.2 | 0.82 |
| MC13 | 12500 | 22500 | 2150 | 90*,95*,100*,110*,120*,125*,130,140,150 | 125 | 323 | 358 | MT13 | 148.1 | 1.672 |
| MC14 | 14000 | 25200 | 1900 | 100*,110*,120*,125*,130*,140,150,160 | 135 | 333 | 400 | MT14 | 197.5 | 2.499 |
참고:
1. 질량 및 관성 모멘트는 주강의 재질과 가장 큰 축 구멍에 따라 계산된 대략적인 값입니다.
2. 샤프트 구멍 직경*은 Z형 샤프트 구멍에 사용될 수 있습니다. GB/T3852 샤프트 구멍 길이에 따른 경우 제조업체와 협상하십시오.
당사의 주요 제품은 톱니형 커플링, 탄성 슬리브 컬럼 핀 커플링, 탄성 컬럼 핀 커플링, 탄성 핀이 있는 기어 커플링, 유니버셜 커플링, 타이어 커플링, 조 커플링, 스타 커플링, 다이어프램 커플링, 드럼 커플링 및 그리드 커플링, 올덤 커플링, 플랜지 커플링, 클립 쉘 커플링, GL형 롤러 체인 커플링 및 안전 커플링 등입니다. 우리 회사는 또한 다양한 비표준 커플링 설계 및 제조를 수행합니다.
새로운 작업장은 약 16463.52m²의 면적을 차지합니다. 중공업 작업장 5,500m², 정밀 작업장 4,600m², 사무실 건물 및 체육관 2000m², 식당 500m², 창고 1000m², 도로, 녹화, 주차 공간 3563m2.
