MCS형 자두형 탄성 커플링 (Q/YM 35014X-2018)

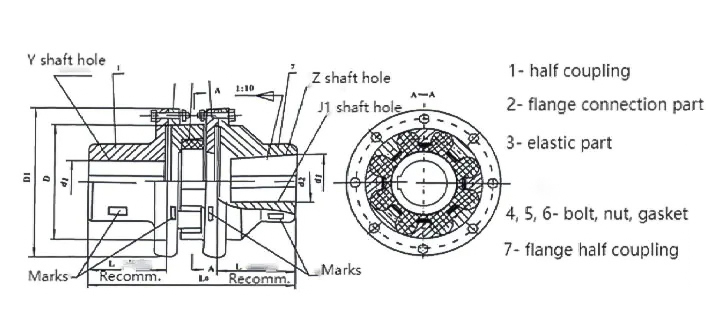

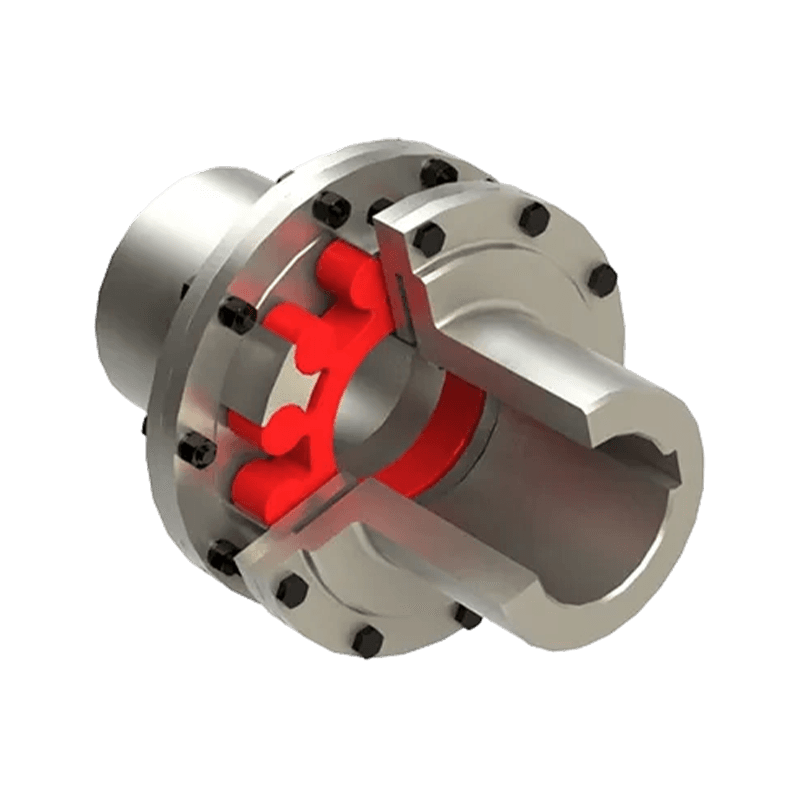

MCS형 매화형 탄성 커플링(Q/YM 35014X-2018 표준 준수) 주로 돌출된 클로가 있는 두 개의 플랜지 하프 커플링, 플랜지 커넥터, 매화 모양의 탄성 요소 및 일치하는 볼트, 너트 및 와셔로 구성된 이중 플랜지 구조가 특징입니다. 핵심 장점은 양쪽 끝에 플랜지가 장착되어 있어 볼트 연결을 통해 플랜지 또는 다른 장비의 설치 표면과 직접 결합할 수 있다는 것입니다. 이러한 디자인은 설치의 편의성과 안정성을 크게 향상시킬 뿐만 아니라, 물리적 구조를 통해 커플링과 장비 간의 높은 동축성을 보장합니다. 고성능의 유연한 전달 부품으로 볼록한 발톱 사이에 배치된 매화 탄성 요소를 활용하여 축 연결을 구현하는 동시에 유연하고 안정적인 동력 전달을 보장합니다.

성능 및 적용 적응성 측면에서 이 커플링은 강력한 다방향 변위 보상 기능을 갖추고 있어 탄성 요소의 물리적 변형을 통해 샤프트 시스템 간의 방사형, 각도 및 축 오프셋을 자동으로 보상할 수 있으며 전송 효율은 99% 이상에 도달할 수 있습니다. 우수한 탄성 완충 특성으로 인해 작동 중 진동 및 충격을 효과적으로 흡수하고 기계적 소음을 감소시키며 장비 수명을 연장할 수 있습니다. 동시에 우수한 전기 절연 성능은 시스템 작동에 대한 전자기 간섭의 영향을 효과적으로 방지합니다. MCS 시리즈는 -35℃ ~ 80℃의 작업 환경에 적합하며 공칭 토크 범위는 28N·m ~ 14000N·m, 최대 허용 속도는 8500r/min이며 12mm ~ 160mm에 이르는 다양한 축 구멍 직경과 호환됩니다. 무급유, 낮은 유지보수, 빈번한 시동 및 정역회전 지원 등의 특성을 갖춘 이 제품은 매우 높은 신뢰성이 요구되는 야금, 광업, 수자원 보호, 리프팅 및 운송, 제지 기계 등 중공업 분야에서 널리 사용됩니다.
