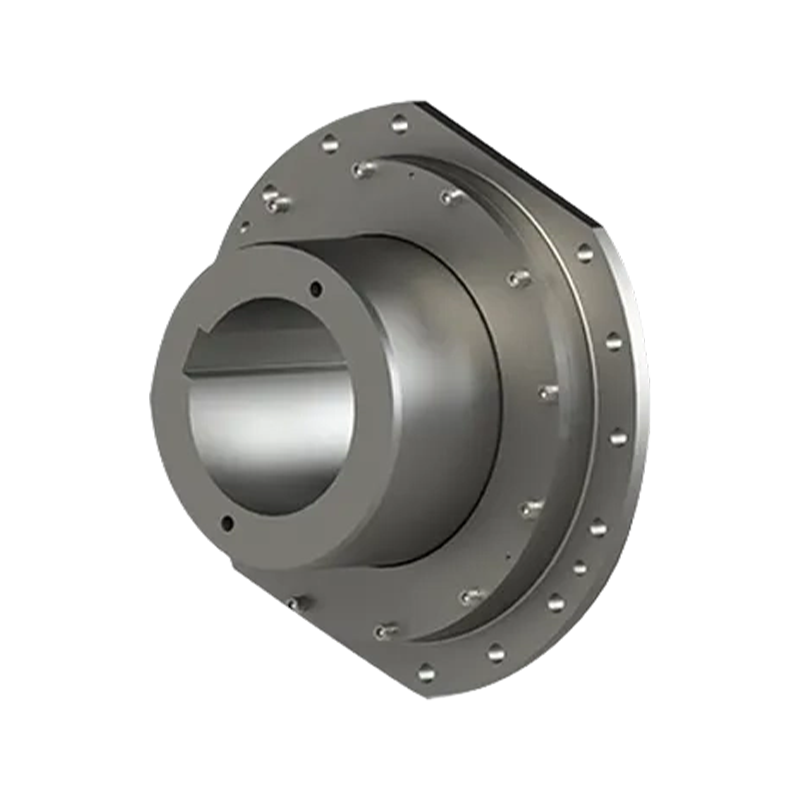

QGC형 인벌류트 스플라인 커플링 구형 롤러 커플링(Q/YJ16029X-2018)
QGC 유형 인벌류트 스플라인 구면 롤러 커플링(Q/YJ16029X-2018 표준 준수) 구형 롤러와 인벌류트 스플라인을 결합한 제품으로 드럼과 감속기를 연결하기 위해 크레인, 야금, 광산 및 항만 장비에 널리 사용됩니다. 이 커플링은 공칭 토크 범위가 4kN·m ~ 900kN·m이고 허용 반경 방향 힘이 16.5kN ~ 520kN으로 탁월한 내하력을 나타냅니다. 기존 기어 커플링에 비해 내하중 용량이 약 30% 증가하여 잦은 시작-정지 및 충격 조건을 쉽게 처리할 수 있습니다. 롤러와 보어 사이의 구형 접촉 덕분에 최대 1.5°의 각도 변위 보상 기능을 보유하여 설치 오류 및 프레임 변형을 효과적으로 보상하고 자체 정렬 요소로 작용하여 감속기 출력 샤프트의 추가 굽힘 모멘트를 크게 줄이고 샤프트 피로 위험을 최소화합니다. 또한, 제품은 컴팩트한 구조, 원활한 전달, 저소음을 가지며, 이탈 방지 구조, 밀봉 시스템 및 마모 표시기를 갖추고 있습니다. 대형 변속기의 안전성을 보장하는 동시에 상태 모니터링과 부품 분해 및 유지보수를 크게 용이하게 하여 중장비의 컴팩트한 레이아웃과 효율적인 작동을 달성하는 데 이상적인 선택입니다.
- 제품 매개변수
- 메시지 보내기
기술적인 매개변수

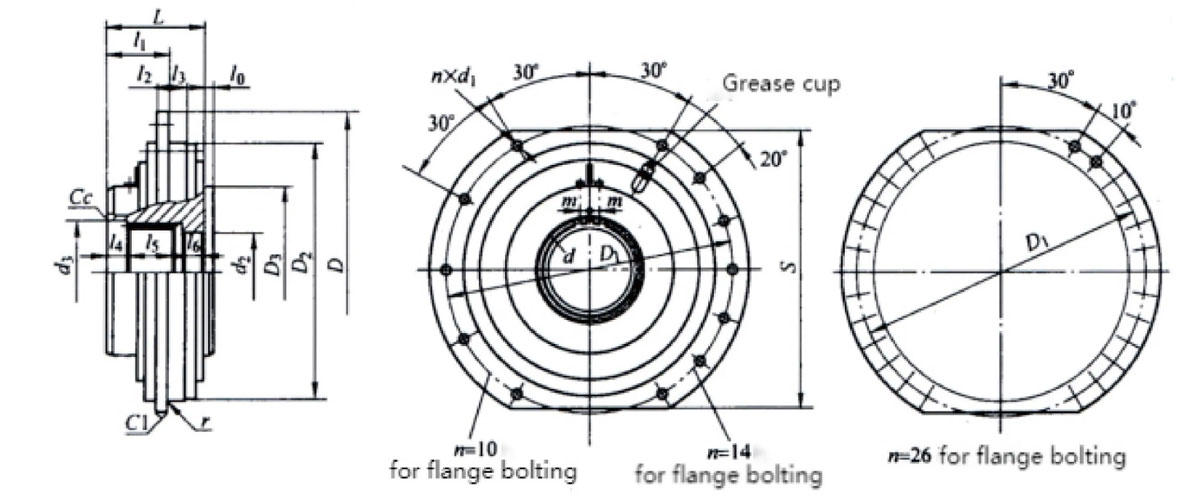

QGC 인벌류트 스플라인 구형 롤러 커플링의 기본 매개변수 및 주요 치수
| 유형 | 공칭 토크 Tn/kN·m | 허용됨 방사형 힘/KN | 내부 스플라인 | D | D₁ | D² | D₃ | n×d₁ | d² | d₃ | S | L | 내가₀ | 난₁ | l² | 난₃ | 내가₄ | l₅ | 내가₆ | r | c | 착용 규모 밀리리터 | 순간 의 관성 I/kg·m² | 질량 m/kg |
| QGC1 | 5 | 16.5 | INT16Zx2.5 | 250 | 220 | 160 | — | 10×Φ14 | 35 | 45 | 220 | 80 | 0 | 42 | 12 | 24 | 22 | 30 | 18 | 2 | 1.6 | 4 | 0.06 | 13.2 |
| INT17Zx2.5 | 38 | 48 | 12.2 | |||||||||||||||||||||
| QGC2 | 7.1 | 18.5 | INT17Zx2.5 | 280 | 250 | 180 | — | 10×Φ14 | 38 | 48 | 250 | 80 | 0 | 42 | 12 | 24 | 22 | 30 | 18 | 2 | 1.6 | 4 | 0.12 | 19.8 |
| INT15Zx2m | 40 | 50 | 18.8 | |||||||||||||||||||||
| QGC3 | 9 | 20 | INT16Zx2m | 320 | 280 | 200 | — | 10×Φ18 | 40 | 50 | 280 | 84 | 0 | 48 | 15 | 25 | 22 | 30 | 22 | 2.5 | 1.6 | 4 | 0.2 | 22.1 |
| INT18Z× | 50 | 60 | 2 | 21.8 | ||||||||||||||||||||
| QGC4 | 14 | 25 | INT18Zx2m | 340 | 300 | 220 | — | 10×Φ18 | 50 | 60 | 300 | 92 | 0 | 45 | 15 | 25 | 22 | 30 | 30 | 2.5 | 2 | 4 | 0.27 | 28.9 |
| INT22Zx3m | 60 | 70 | 35 | 25 | 28.8 | |||||||||||||||||||
| QGC5 | 18 | 35 | INT22Zx3m | 360 | 320 | 240 | — | 10×Φ18 | 60 | 70 | 320 | 92 | 0 | 45 | 15 | 25 | 22 | 35 | 25 | 2.5 | 2 | 6 | 0.36 | 35 |
| INT17Zx3m | 70 | 85 | 97 | 40 | 2.5 | 34 | ||||||||||||||||||
| QGC6 | 22.4 | 38.5 | INT18Zx5m | 380 | 340 | 260 | — | 10×Φ18 | 80 | 0 | 340 | 97 | 0 | 45 | 15 | 25 | 22 | 40 | 25 | 2.5 | 2.5 | 6 | 0.48 | 40 |
| INT22Zx3m | 80 | 100 | 127 | 37 | 50 | 41 | ||||||||||||||||||
| QGC7 | 28 | 42 | INT18Zx5m | 400 | 360 | 280 | 150 | 10×Φ18 | 80 | 100 | 360 | 127 | 10 | 67 | 15 | 33 | 37 | 50 | 25 | 3 | 2.5 | 6 | 0.6 | 51 |
| INT22Zx5m | 100 | 120 | 137 | 0 | 55 | 30 | 47 | |||||||||||||||||
| QGC8 | 35.5 | 49 | INT22Zx5m | 420 | 380 | 310 | 168 | 10×Φ18 | 100 | 120 | 380 | 137 | 20 | 77 | 15 | 33 | 37 | 55 | 30 | 3 | 2.5 | 6 | 0.86 | 59 |
| INT26Zx5m | 120 | 140 | 157 | 0 | 70 | 35 | 3 | 57 | ||||||||||||||||
| QGC9 | 50 | 70 | INT26Zx5m | 450 | 400 | 340 | 215 | 10×Φ22 | 120 | 140 | 400 | 157 | 0 | 87 | 20 | 28 | 37 | 70 | 35 | 3 | 3 | 6 | 1.32 | 78 |
| INT30Zx5m | 140 | 160 | 167 | 75 | 40 | 75 | ||||||||||||||||||
| QGC10 | 100 | 120 | INT34Zx5m | 550 | 500 | 420 | 260 | 10×Φ22 | 140 | 160 | 500 | 167 | 20 | 95 | 20 | 38 | 37 | 75 | 40 | 3 | 3 | 8 | 3.44 | 129 |
| INT38Zx5m | 160 | 180 | 182 | 0 | 85 | 45 | 126 | |||||||||||||||||
| QGC11 | 160 | 140 | INT34Zx5m | 580 | 530 | 450 | 285 | 14×Φ22 | 160 | 180 | 530 | 182 | 0 | 95 | 20 | 38 | 37 | 85 | 45 | 3 | 3 | 8 | 4.23 | 151 |
| INT38Zx5m | 180 | 00 | 192 | 95 | 4 | 146 | ||||||||||||||||||
| QGC12 | 224 | 170 | INT26Zx8m | 650 | 600 | 530 | 315 | 14×Φ22 | 180 | 00 | 580 | 192 | 15 | 120 | 25 | 33 | 37 | 95 | 45 | 3 | 4 | 8 | 7.52 | 210 |
| INT26Zx8m | 190 | 222 | 207 | 0 | 105 | 205 | ||||||||||||||||||
| QGC13 | 355 | 300 | INT26Zx8m | 680 | 630 | 560 | 395 | 26×Φ22 | 190 | 222 | 600 | 207 | 0 | 120 | 25 | 35 | 37 | 105 | 45 | 4 | 4 | 8 | 9.81 | 236 |
| INT30Zx8m | 220 | 254 | 222 | 120 | 5 | 229 | ||||||||||||||||||
| QGC14 | 500 | 340 | INT30Zx8m | 710 | 660 | 600 | 395 | 26×Φ26 | 220 | 254 | 640 | 222 | 15 | 140 | 35 | 43 | 37 | 120 | 45 | 4 | 5 | 8 | 14.76 | 301 |
| INT34Zx8m | 260 | 206 | 237 | 0 | 135 | 208 | ||||||||||||||||||
| QGC15 | 630 | 380 | INT34Zx8m | 780 | 730 | 670 | 445 | 26×Φ26 | 260 | 286 | 700 | 237 | 25 | 160 | 35 | 43 | 37 | 135 | 45 | 4 | 5 | 8 | 24.14 | 308 |
| INT38Zx8m | 280 | 318 | 262 | 0 | 150 | 55 | 395 | |||||||||||||||||
| QGC16 | 710 | 450 | INT38Zx8m | 850 | 800 | 730 | 445 | 26×Φ26 | 280 | 318 | 760 | 262 | 25 | 180 | 35 | 43 | 37 | 150 | 55 | 4 | 5 | 8 | 34.4 | 483 |
| INT44Zx8m | 320 | 986 | 287 | 0 | 170 | 60 | 6 | 451 | ||||||||||||||||
| QGC17 | 900 | 520 | INT44Zx8m | 950 | 900 | 840 | 585 | 26×Φ26 | 320 | 366 | 860 | 287 | 25 | 200 | 45 | 55 | 37 | 170 | 60 | 4 | 6 | 8 | 74.63 | 797 |
| INT50Zx8m | 360 | 420 | 352 | 0 | 52 | 220 | 8 | 793 |
참고: 관성 모멘트와 질량은 더 작은 샤프트 구멍 직경을 사용하여 계산된 근사치입니다.
