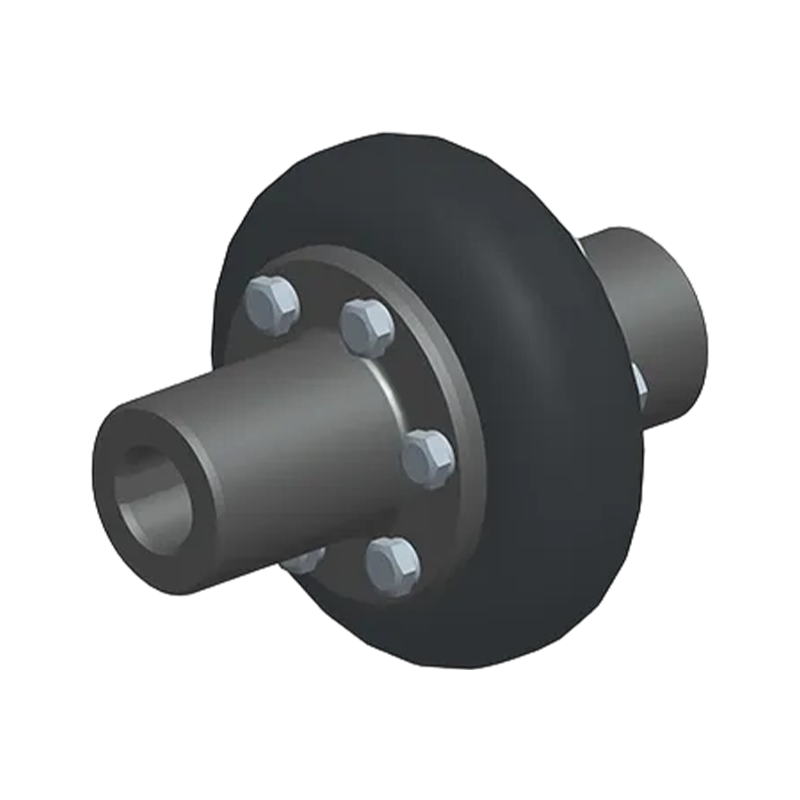

LCB형 타이어 커플링(Q/YC 34010X-2018)
프레임리스 모델에 비해 LCB 타이어형 커플링 (Q/YC 34010X-2018) 내장된 뼈대 보강 구조를 사용하여 타이어 본체의 인장 강도와 하중 지지 능력을 크게 향상시키는 핵심 이점이 있습니다. 이러한 구조 설계는 원심력에 대한 탁월한 저항성을 제품에 부여하여 더 높은 허용 속도에서 기하학적 안정성을 유지하고 고속 작동 중에 가열 및 노화의 위험을 효과적으로 줄일 수 있도록 해줍니다. 이 커플링은 뛰어난 다방향 변위 보상 기능을 갖추고 있어 샤프트 시스템 간의 반경 방향, 축 방향 및 각도 오프셋에 쉽게 대처할 수 있습니다. 동시에 강력한 감쇠 특성으로 심각한 충격 하중을 흡수하고 시스템 공진을 억제할 수 있습니다. 안정적인 구조, 완벽한 무급유 및 손쉬운 유지 관리를 통해 LCB 유형 커플링은 야금, 석유 및 고강도 펌핑 시스템과 같은 고부하, 장기 연속 작동 조건에 이상적인 동력 전달 코어가 되어 핵심 장비의 안정적인 작동을 위한 매우 높은 신뢰성을 보장합니다.
- 제품 매개변수
- 메시지 보내기
기술적인 매개변수

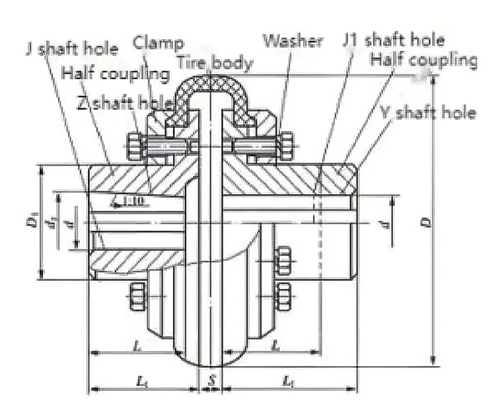

LCB 유형 타이어 커플링의 기본 매개변수
| 유형 | 공칭 토크 /N·m | 허용 속도 [n]/r·min⁻¹ | 축 구멍 직경 d₁,d² | 축 구멍 길이 L | D | D₁ | H | 관성모멘트 /kg·m² | 질량m/kg | |
| 와이엘 | J₁、Z | |||||||||
| L | ||||||||||
| LCB1 | 10 | 5000 | 6,7 | 16 | — | 63 | 20 | 26 | 0.0003 | 0.4 |
| 8,9 | 20 | — | ||||||||
| 10,11 | 25 | — | ||||||||
| LCB2 | 50 | 10,11 | 25 | — | 100 | 36 | 32 | 0.0035 | 1.5 | |
| 12,14 | 32 | 27 | ||||||||
| 16,18,19 | 42 | 30 | ||||||||
| LCB3 | 100 | 4500 | 16,18,19 | 120 | 44 | 39 | 0.01 | 2.2 | ||
| 20,22,24 | 52 | 38 | ||||||||
| LCB4 | 160 | 4200 | 22,24 | 52 | 38 | 140 | 50 | 45 | 0.021 | 3.1 |
| 25,28 | 62 | 44 | ||||||||
| 30,32,35 | 82 | 60 | ||||||||
| LCB5 | 224 | 4000 | 25,28 | 62 | 44 | 160 | 60 | 51 | 0.028 | 5 |
| 30,32,35,38 | 82 | 60 | ||||||||
| LCB6 | 315 | 3600 | 30,32,35,38 | 185 | 70 | 58 | 0.07 | 8.1 | ||
| 40,42,45 | 112 | 84 | ||||||||
| LCB7 | 500 | 3200 | 35,38 | 82 | 60 | 220 | 85 | 68 | 0.15 | 13 |
| 40,42,45,48,50,55,56 | 112 | 84 | ||||||||
| LCB8 | 800 | 2600 | 40,42,45,48,50,55,56 | 112 | 84 | 265 | 100 | 82 | 0.3 | 22 |
| 60,63,65 | 142 | 107 | ||||||||
참고: 두 개의 하프 커플링은 동시에 Z1샤프트 구멍을 사용할 수 없습니다.
