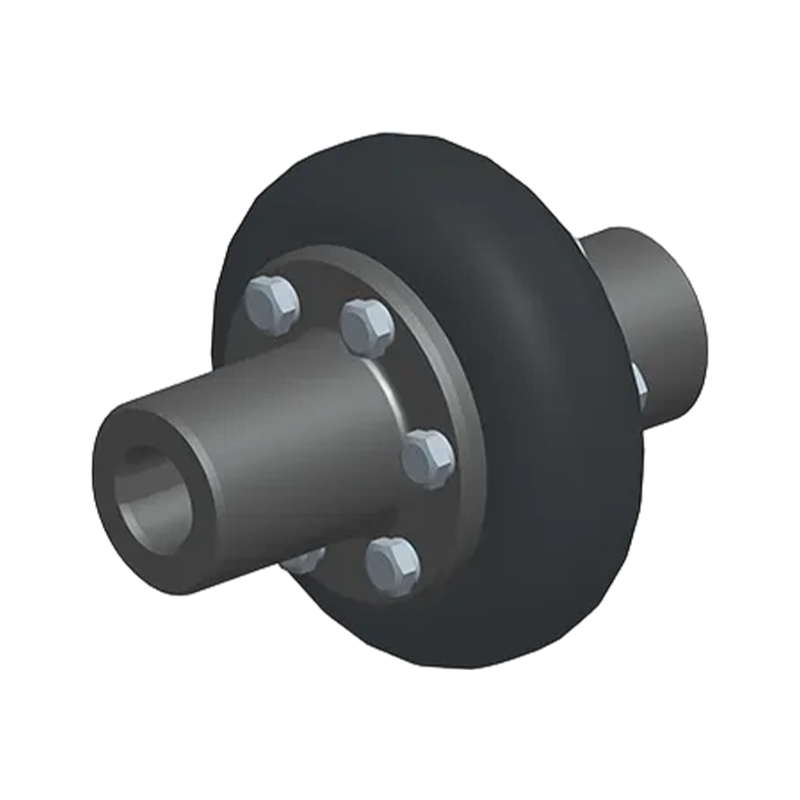

LCA형 타이어 커플링(Q/YC 34009X-2018)
LCA 타이어형 커플링(Q/YC 34009X-2018) 프레임리스 레이디얼 컷 타이어 바디 구조를 채택하여 압력판 볼트로 클램핑하여 안정적인 토크 전달을 실현합니다. 가장 중요한 장점은 매우 높은 탄성과 탁월한 충격 흡수 및 소음 감소 기능입니다. 타이어 본체에 강철 프레임이 없기 때문에 비틀림 강성이 매우 낮아 고주파 스타트 스톱 충격과 진동을 효과적으로 흡수하고 비틀림 틈새 없이 전진 및 역회전의 동적 균형을 유지할 수 있습니다. 이 제품은 최대 ± 10mm의 축 편차와 3°의 각도 오프셋을 처리할 수 있어 기존 커플링보다 훨씬 뛰어난 변위 보상 성능을 보여 설치 오류 및 작업 조건 변형을 처리하는 데 이상적인 솔루션입니다. 또한 이 가볍고 구조적으로 유선형인 설계는 완전한 무급유 작동을 달성할 뿐만 아니라 샤프트 시스템을 이동하지 않고도 타이어 유닛의 신속한 교체를 지원하여 습한 먼지와 같은 열악한 환경에서 야금, 광산 및 중장비의 유지 관리 비용과 가동 중지 시간 손실을 크게 줄입니다.
- 제품 매개변수
- 메시지 보내기
기술적인 매개변수

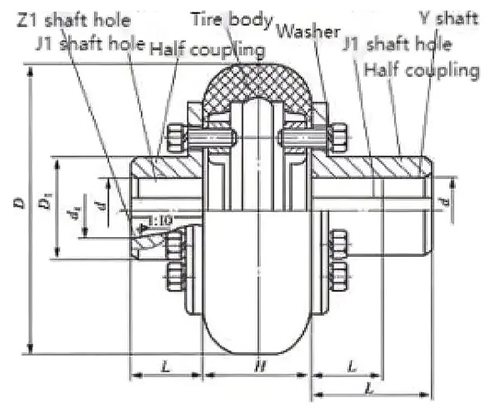

LCA 유형 타이어 커플링의 기본 매개변수
| 유형 | 공칭 토크 N·m | 허용속도 [n]/r.min -1 | 축 구멍 직경 d 1 ，디 2 | 축 구멍 length | D | D 1 | S | 관성 모멘트 I/kg • m 2 | 질량 m/kg | ||
| Y | J、J 1 、Z | ||||||||||
| L | L | L 1 | |||||||||
| LCA1 | 10 | 5000 | 6,7 | 16 | 63 | 20 | 4 | 0.0004 | 0.35 | ||
| 8,9 | 20 | ||||||||||
| 10,11 | 25 | 22 | |||||||||
| LCA2 | 20 | 8,9 | 20 | 100 | 36 | 8 | 0.005 | 1.33 | |||
| 10,11 | 25 | 22 | |||||||||
| 12,14 | 32 | 27 | |||||||||
| 16,18,19 | 42 | 30 | 35 | ||||||||
| LCA3 | 80 | 4000 | 18,19 | 42 | 30 | 135 | 48 | 12 | 0.022 | 3.4 | |
| 20,22,24 | 52 | 38 | 42 | ||||||||
| 25,28 | 62 | 44 | 50 | ||||||||
| LCA4 | 160 | 3150 | 25,28 | 180 | 64 | 18 | 0.071 | 7.4 | |||
| 30,32,35,38 | 82 | 60 | 65 | ||||||||
| LCA5 | 315 | 2800 | 30,32,35,38 | 210 | 80 | 0.154 | 13.5 | ||||
| 40,42,45,48,50 | 112 | 84 | 90 | ||||||||
| LCA6 | 630 | 2500 | 40,42,45,48,50,55,56 | 265 | 100 | 24 | 0.46 | 22.6 | |||
| LCA7 | 1250 | 2000 | 45,48,50,55,56 | 112 | 84 | 90 | 310 | 120 | 28 | 0.89 | 84.8 |
| 60,63,65,70,71,75 | 142 | 107 | 120 | ||||||||
| LCA8 | 2500 | 1600 | 60,63,65,70,71,75 | 400 | 150 | 38 | 3.57 | 74.3 | |||
| 80,85,90,95 | 172 | 132 | 145 | ||||||||
| LCA9 | 5000 | 1250 | 80,85,90,95 | 450 | 190 | 42 | 6.74 | 111.5 | |||
| 100,110,120,125 | 212 | 167 | 180 | ||||||||
| LCA10 | 10000 | 우 | 100,110,120,125 | 560 | 230 | 51 | 17.55 | 191.3 | |||
| 130,140,150 | 252 | 202 | 220 | ||||||||
| LCAl1 | 20000 | 800 | 130,140,150 | 252 | 202 | 220 | 700 | 280 | 70 | 54.1 | 373 |
| 160,170,180 | 302 | 242 | 270 | ||||||||
