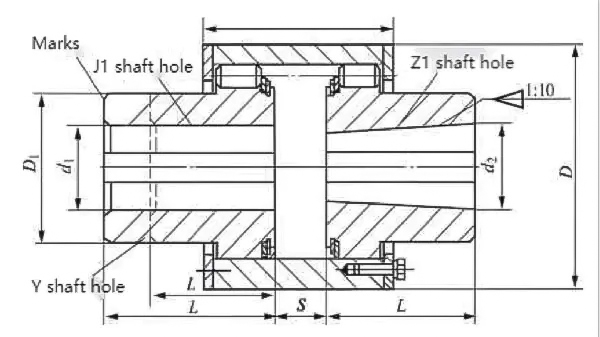

ZCD형 원추형 축 구멍 탄성 핀 기어 커플링(Q/YZ33007X-2018)

ZCD 유형 원추형 샤프트 구멍 탄성 핀 기어 커플 링 핵심 특징

1. 우수한 콘 홀 핏: 한쪽 끝은 원추형 표면으로 조여지는 원추형 샤프트 구멍으로, 높은 정렬 정확도와 편리한 설치 및 분해를 달성합니다. 모터/기어 감속기의 원추형 출력 샤프트와 직접 연결하는 데 적합하며 안정적이고 안정적인 토크 전달을 보장합니다.

2. 강력하고 효율적인 토크 전달: 공칭 토크 범위가 넓고(최대 수십만 N·m) 동일한 토크에서 회전 직경과 부피가 작고 무게도 가벼워서 치형 커플링을 부분적으로 대체할 수 있습니다.

3. 3차원 보상 기능: 탄성 핀과 톱니 홈은 축 방향(약 1.5~2.5mm), 반경 방향(약 0.3~0.6mm), 각도(약 0.5°) 편차를 보정하여 설치 오류 및 작업 조건 변형에 적응할 수 있습니다.

4. 유지 관리가 필요 없고 소음이 적습니다. 나일론 핀은 자체 윤활 기능이 있어 추가 윤활이 필요하지 않으며 깨끗하고 환경 친화적입니다. 구조가 간단하고 가드 플레이트를 제거하면 핀을 교체할 수 있어 유지 관리 비용이 저렴합니다.

5. 간단한 구조와 쉬운 제조 : 부품 수가 적고 고정밀 기어 가공이 필요하지 않으며 제조 주기가 짧고 비용이 저렴합니다.

6. 근무 조건 및 제한 사항: 작동 온도 범위는 -20℃ ~ 70℃이며 중부하 및 고부하 및 빈번한 시동 정지가 있는 일반 기계에 적합합니다. 진동 및 소음 감소는 평균 수준이며 진동/소음 제어, 고속 또는 극한 온도에 대한 엄격한 요구 사항이 있는 경우에는 적합하지 않습니다.

7. 과부하 보호: 과부하가 걸리면 탄성핀이 변형되거나 부러져 변속기의 주요 부품(모터, 감속기 등)을 보호할 수 있습니다.
요약

원추형 축 구멍을 사용하여 고정밀 정렬 및 편리한 조립/해체가 가능합니다. 또한 고부하 전달 및 비틀림은 물론 3요소 보상 기능도 갖추고 있습니다. 무급유이며 유지 관리가 쉬우므로 중형 및 대형 원추형 샤프트 연장 시스템에 비용 효율적인 선택이 됩니다.
