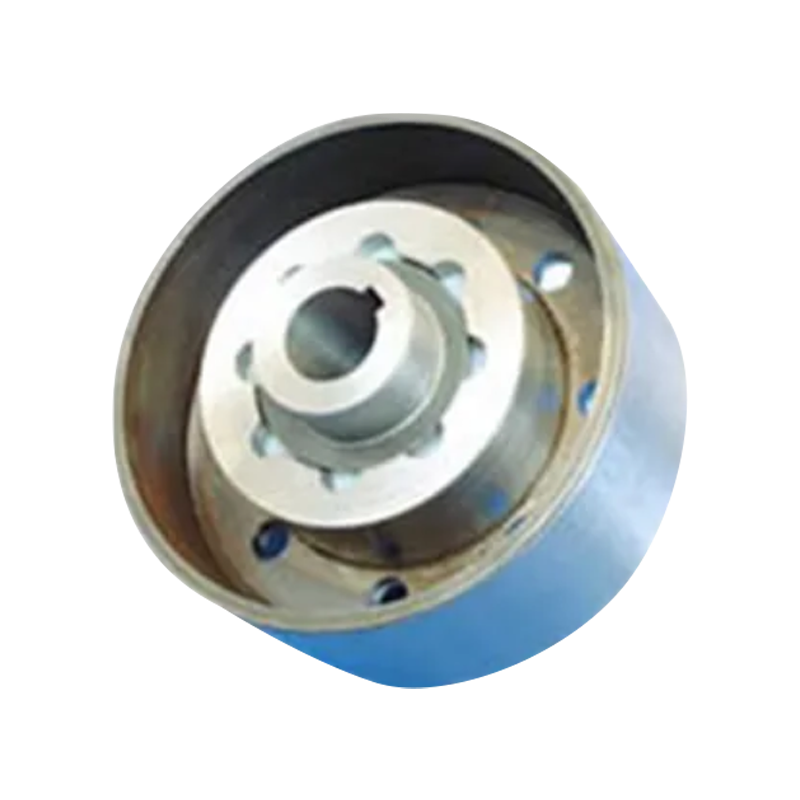

브레이크 휠이 있는 ZCL 유형 탄성 핀 커플링(Q/YZ 33008X-2018)
브레이크 휠이 있는 ZCL 유형 탄성 컬럼 핀 커플링(Q/YZ 33008X-2018) GB/T 5015 표준에 따라 엄격하게 설계된 효율적인 전력 전송 구성 요소입니다. 탄력적인 동력 전달과 정밀한 제동 기능을 교묘하게 통합했으며, 빈번한 시동 정지와 안정적인 제동이 필요한 크레인 및 컨베이어와 같은 작업 조건을 위해 특별히 개발되었습니다. 이 제품의 핵심 장점은 자체 윤활 특성을 갖춘 고품질 나일론 탄성 컬럼 핀을 사용한다는 점입니다. 이는 무급유 작동과 낮은 유지 관리 비용을 달성할 뿐만 아니라 컬럼 핀의 전단 변형을 통해 탁월한 완충 보호 기능을 제공하여 최대 200% 순간 과부하를 견딜 수 있으며 시작 정지 순간에 전력 시스템에 대한 장비의 견고한 충격을 효과적으로 줄일 수 있습니다. 구조 설계가 매우 편리합니다. 마모된 부품을 교체해야 하는 경우 기술자는 하프 커플링을 움직이지 않고 컬럼 핀을 신속하게 교체하기 위해 배플만 분해하면 되므로 유지 관리를 위한 가동 중지 시간이 크게 줄어듭니다. 이 커플링 시리즈는 공칭 토크 적용 범위가 250N·m ~ 31500N·m이고 최대 허용 속도가 6000r/min인 강력한 다방향 변위 보상 기능을 갖추고 있습니다. 변속기 안정성을 보장하는 동시에 경제성과 높은 신뢰성의 균형을 이루는 다양한 산업용 샤프트 레이아웃에 이상적인 선택을 제공합니다.
- 제품 매개변수
- 메시지 보내기

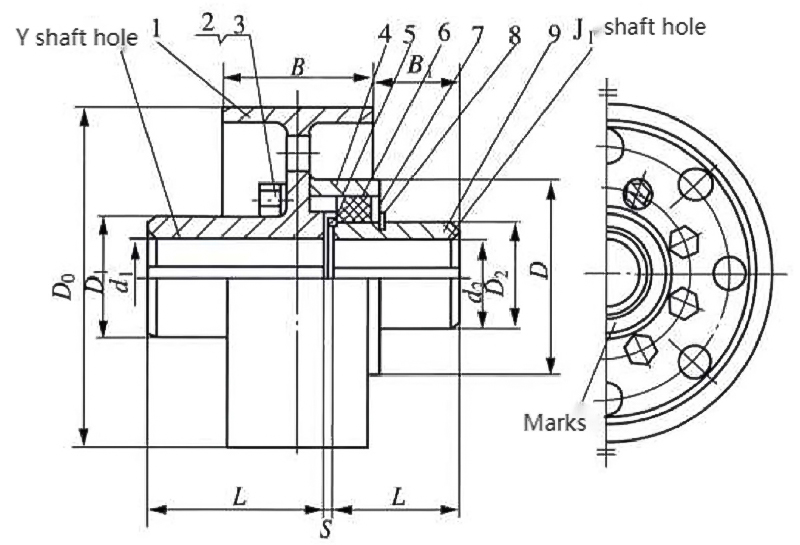

1-브레이크 휠 2-볼트 3-개스킷 4-슬리브 5-내부 배플 6핀 7-외부 리테이너 8-리테이너 9—절반 커플링
브레이크 휠이 있는 ZCL 유형 탄성 핀 커플링의 기본 매개변수 및 주요 치수
| 유형 | 공칭 토크 N•m | 허용 가능 속도 [n]/r·min⁻¹ | 축 구멍 직경 d₁,d₂ | 축 구멍 길이 | D₀ | D₁ | D | D² | B | B₁ | S | 순간 관성의 I/kg·m² | 질량 m/kg | |
| Y | J₁ | |||||||||||||
| ZCL1 | 250 | 4500 | 16,18,19 | 42 | 160 | 50 | 98 | 56 | 70 | 9 | 2 | 0.018 | 5.82 | |
| 20,22,24 | 52 | 38 | 19 | 6.05 | ||||||||||
| 25,28 | 62 | 44 | 29 | 6.17 | ||||||||||
| 30,32,35,38 | 82 | 60 | 49 | 6.64 | ||||||||||
| ZCL2 | 630 | 3800 | 25,28, | 62 | 200 | 65 | 124 | 70 | 85 | 30 | 0.053 | 11.15 | ||
| 30,32,35,38 | 82 | 60 | 50 | 11.77 | ||||||||||
| 40,42,45,48 | 112 | 84 | 80 | 12.04 | ||||||||||
| ZCL3 | 1800 | 3000 | 40,42,45,48,50,55,56 | 112 | 84 | 250 | 90 | 166 | 105 | 105 | 48.5 | 3 | 0.181 | 28.09 |
| 60,63,65,70 | 142 | 107 | 78.5 | 0.183 | 27.54 | |||||||||
| ZCL4 | 4500 | 2450 | 50,55,56 | 112 | 132 | 315 | 120 | 214 | 130 | 132 | 40 | 0.534 | 48.75 | |
| 60,63,65,70,71,75 | 142 | 107 | 70 | 0.543 | 51.69 | |||||||||
| 80,85,90 | 172 | 132 | 100 | 0.547 | 50.21 | |||||||||
| ZCL5 | 8000 | 1900 | 60,63,65,70,71,75 | 142 | 107 | 400 | 130 | 240 | 145 | 170 | 44 | 1.404 | 76.51 | |
| 80,85,90,95 | 172 | 132 | 74 | 1.413 | 76.25 | |||||||||
| ZCL6 | 11200 | 1500 | 70,71,75 | 142 | 107 | 500 | 160 | 280 | 170 | 210 | 40 | 4 | 3.812 | 124.65 |
| 80,85,90,95 | 172 | 132 | 70 | 3.841 | 129.73 | |||||||||
| 100,110,120 | 212 | 167 | 110 | 3.865 | 130.61 | |||||||||
| ZCL7 | 18000 | 1200 | 80,85,90,95 | 172 | 132 | 630 | 190 | 330 | 200 | 265 | 42 | 10.674 | 216.43 | |
| 100,110,120,125 | 212 | 167 | 82 | 10.742 | 222.63 | |||||||||
| 130 | 252 | 202 | 112 | 10.753 | 215.03 | |||||||||
| ZCL8 | 25000 | 1050 | 90,95 | 172 | 132 | 710 | 220 | 380 | 220 | 300 | 35 | 18.96 | 299.01 | |
| 100,110,120,125 | 212 | 167 | 45 | 19.089 | 307.92 | |||||||||
| 130,140,150 | 252 | 202 | 85 | 19.156 | 305.42 | |||||||||
| ZCL9 | 31500 | 950 | 100,110,120,125 | 212 | 167 | 800 | 245 | 400 | 245 | 340 | 40 | 5 | 33.258 | 403.84 |
| 130,140,150 | 252 | 202 | 80 | 33.385 | 405.68 | |||||||||
| 160,170,180 | 302 | 242 | 130 | 33.446 | 398.57 | |||||||||
참고:
1. 관성모멘트와 질량은 J/Y 축 홀 조합형과 최소 축 홀 직경에 따라 계산됩니다.
2. 단기 과부하는 정격 토크 Tn 값의 2배를 초과해서는 안 됩니다.
