브레이크 휠 탄성 슬리브가 있는 TCL 유형 핀 커플링(Q/YZ32004X-2018)

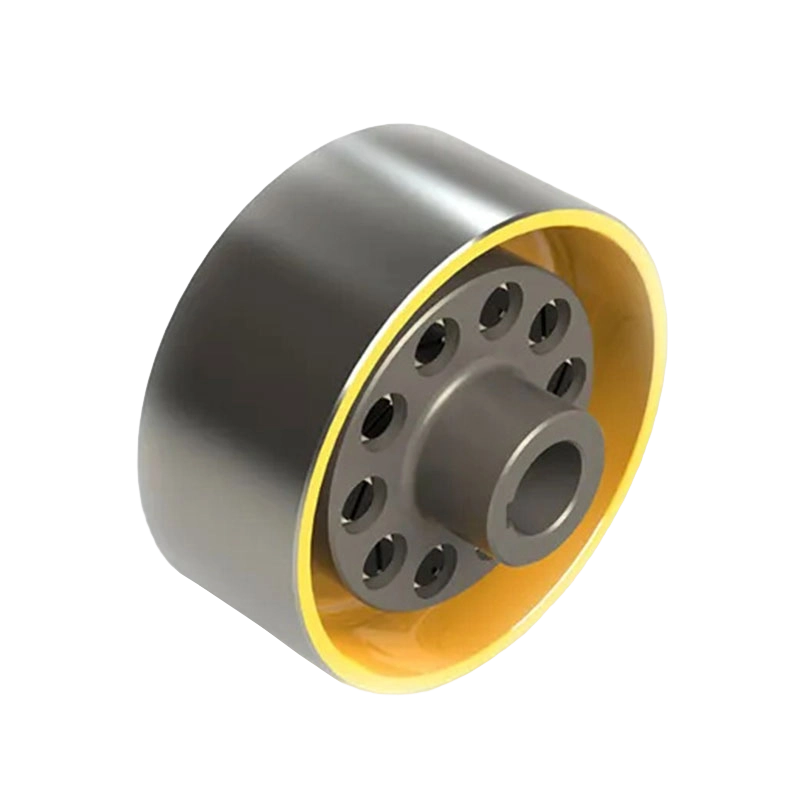

TCL 유형 브레이크 휠 탄성 슬리브 컬럼 핀 커플링
TCL 유형 브레이크 휠 탄성 슬리브 컬럼 핀 커플링(Q/YZ32004X-2018 기술 표준을 따름)은 효율적인 동력 전달과 정밀한 제동 제어를 통합한 최첨단 산업용 변속기 솔루션입니다. 컬럼 핀에 특수 설계된 고강도 탄성 슬리브를 장착하여 높은 토크의 안정적인 전달을 보장하는 동시에 우수한 비틀림 탄성과 충격 흡수 및 완충 능력을 발휘하여 연결된 모터 및 기어박스 시스템을 심한 충격 하중으로부터 효과적으로 보호합니다.
업계 최고의 자두형 탄성 커플링 제조업체로서 내마모성과 내피로성이 뛰어난 고성능 탄성 부품을 사용합니다. 내장된 브레이크 휠 설계와 결합하여 빈번한 시동 정지와 정밀한 정지가 필요한 야금, 리프팅, 광산 장비 등 가혹한 작업 조건에서 장기적인 작동 안정성과 안전성을 유지할 수 있습니다.
기존 자두 모양의 탄성 커플링과 비교하여 TCL 모델은 다방향 변위 보상에 있어 상당한 기술적 이점을 갖고 있어 샤프트 시스템 간의 반경 방향, 축 방향 및 각도 정렬 편차를 쉽게 조정할 수 있으므로 베어링 마모가 크게 줄어듭니다.
고품질 자두 모양의 탄성 커플링 공장 제품을 찾는 사용자는 커플링이 단순화된 구조 설계를 채택하여 설치가 쉬울 뿐만 아니라 유지 관리 중에 두 샤프트를 움직이지 않고 탄성 부품을 교체할 수 있어 장비 가동 중지 시간과 유지 관리 시간을 크게 줄일 수 있다는 것을 알게 될 것입니다.
- 제품 매개변수
- 메시지 보내기

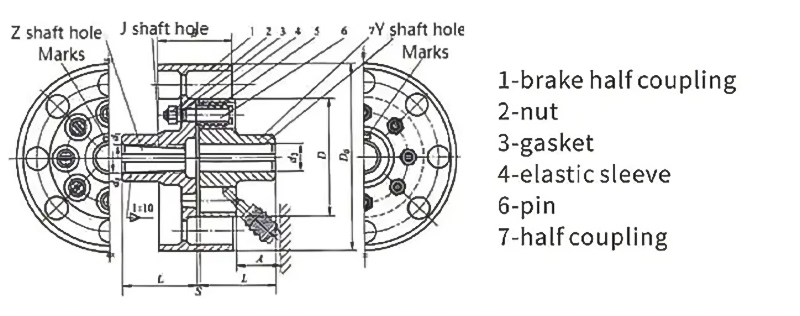

브레이크 휠의 탄성 슬리브가 있는 TCL 유형 핀 커플링의 기본 매개변수 및 주요 치수
| 유형 | 공칭 토크 N・m | 허용 속도 [n]/r・min⁻¹ | 축 구멍 직경 d₁,d₂,d z | L | D₀ | D | B | A | S | 질량m/kg | 관성 모멘트 I/kg・m² |
| TCL1 | 224 | 3800 | 30,32,35 | 50 | 200 | 128 | 85 | 45 | 5 | 13.384 | 0.0416 |
| TCL2 | 355 | 3000 | 32,35,38 | 55 | 250 | 158 | 105 | 21.253 | 0.1053 | ||
| TCL3 | 560 | 2400 | 40,42,45,48 | 65 | 315 | 188 | 132 | 35 | 0.2522 | ||
| TCL4 | 1120 | 45,48,50,55,56 | 70 | 224 | 65 | 6 | 45.138 | 0.347 | |||
| TCL5 | 1600 | 50,55,56 | 80 | 248 | 168 | 58.674 | 0.407 | ||||
| TCL6 | 3150 | 1900 | 63,65,70,71,75 | 100 | 400 | 315 | 80 | 8 | 100.3 | 1.305 | |
| TCL7 | 6300 | 1500 | 80,85,90,95 | 115 | 500 | 400 | 210 | 100 | 10 | 198.73 | 4.33 |
| TCL8 | 12500 | 1200 | 100,110,120,125 | 135 | 630 | 475 | 265 | 130 | 12 | 370.6 | 12.49 |
| TCL9 | 22400 | 1000 | 120,125 | 160 | 710 | 600 | 298 | 180 | 14 | 641.13 | 30.48 |
| 130,140,150 | |||||||||||
| 160,170 |
