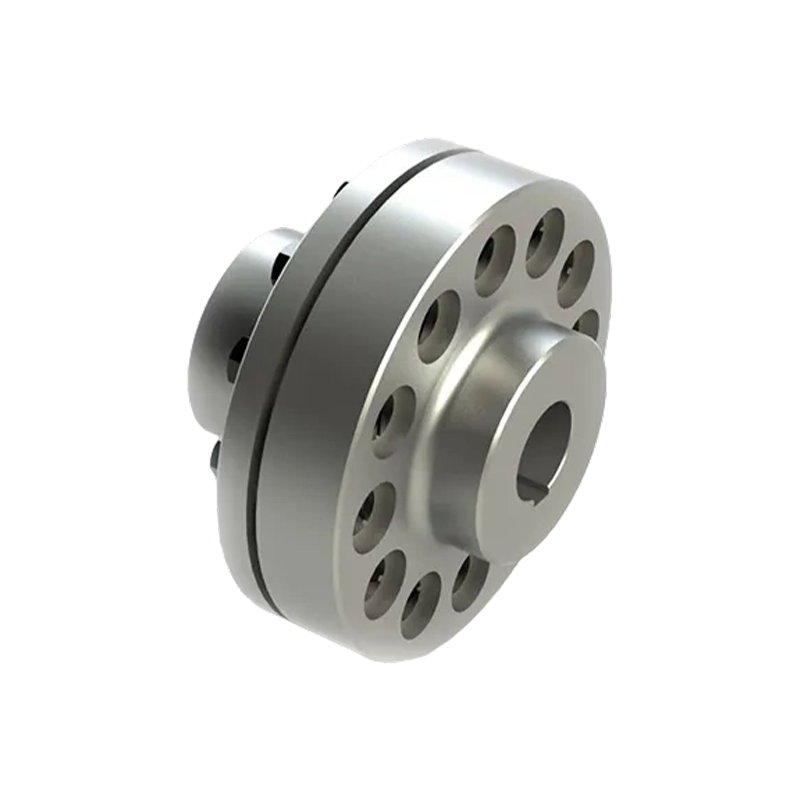

TC형 탄성 슬리브 핀 커플링(Q/YZ 320033-2018)
TC형 탄성 슬리브 컬럼 핀 커플링(Q/YZ 320033-2018) 탄성 슬리브 변형을 활용하여 동력 전달을 달성하는 고성능 유연한 구성 요소입니다. 핵심 장점은 탄성 슬리브의 외부 원과 플랜지 구멍 사이의 정밀한 간격 설계에 있습니다. 이를 통해 커플링에 탁월한 변위 보상 기능이 부여되어 두 샤프트 사이의 상대 오프셋의 균형을 효과적으로 맞추고 작동 중 충격 하중을 흡수합니다. 환경적응성이 뛰어나 -30℃ ~ 80℃의 넓은 온도범위에서 안정적인 물리적 성능을 유지할 수 있습니다. 구조가 간단하고 신뢰성이 높으며 윤활이 필요하지 않아 중소형 토크 전달 시스템에서 충격 흡수 및 소음 감소를 달성하는 데 이상적인 선택입니다.
- 제품 매개변수
- 메시지 보내기
기술적인 매개변수

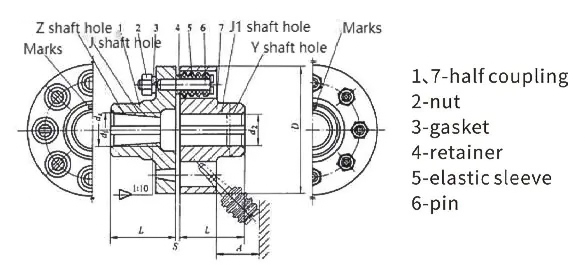

TC 유형 탄성 슬리브 핀 커플 링의 기본 매개 변수 및 주요 치수
| 모델 | 공칭 토크 T n /N·m | 허용됨 속도 [n]/r.min⁻¹ | 샤프트 보어 직경 d₁, d₂, d z | L | D | S | A | 질량 m/kg | 질량 순간 관성 I/kg·m² |
| TC1 | 16 | 8800 | 10,11 | 25 | 71 | 3 | 18 | 0.818 | 0.00047 |
| 12,14 | |||||||||
| TC2 | 25 | 7600 | 12,14 | 35 | 80 | 1.195 | 0.00084 | ||
| 16,18,19 | |||||||||
| TC3 | 63 | 6300 | 16,18,19 | 38 | 95 | 4 | 35 | 2.195 | 0.0023 |
| 20,22 | |||||||||
| TC4 | 100 | 5700 | 20,22,24 | 40 | 106 | 3.2 | 0.0037 | ||
| 25,28 | |||||||||
| TC5 | 224 | 4600 | 25,28 | 50 | 128 | 5 | 45 | 6.052 | 0.012 |
| 30,32,35 | |||||||||
| TC6 | 355 | 3800 | 32,35,38 | 55 | 158 | 9.568 | 0.028 | ||
| 40,42 | |||||||||
| TC7 | 560 | 3600 | 40,42,45,48 | 65 | 188 | 15.7 | 0.055 | ||
| TC8 | 1120 | 3000 | 45,48,50,55,56 | 70 | 224 | 6 | 65 | 24 | 0.134 |
| 60,63 | |||||||||
| TC9 | 1600 | 2850 | 50,55,56 | 80 | 248 | 31 | 0.213 | ||
| 60,63,65,70,71 | |||||||||
| TC10 | 3150 | 2300 | 63,65,70,71,75 | 100 | 315 | 8 | 80 | 61.4 | 0.66 |
| 80,85,90,95 | |||||||||
| TC11 | 6300 | 1800 | 80,85,90,95 | 115 | 400 | 10 | 100 | 120.7 | 2.12 |
| 100,110 | |||||||||
| TC12 | 12500 | 1450 | 100,110,120,125 | 135 | 475 | 12 | 130 | 210.34 | 5.39 |
| 130 | |||||||||
| TC13 | 22400 | 1150 | 120,125 | 160 | 600 | 14 | 180 | 419.36 | 17.58 |
| 130,140,150 | |||||||||
| 160,170 |
