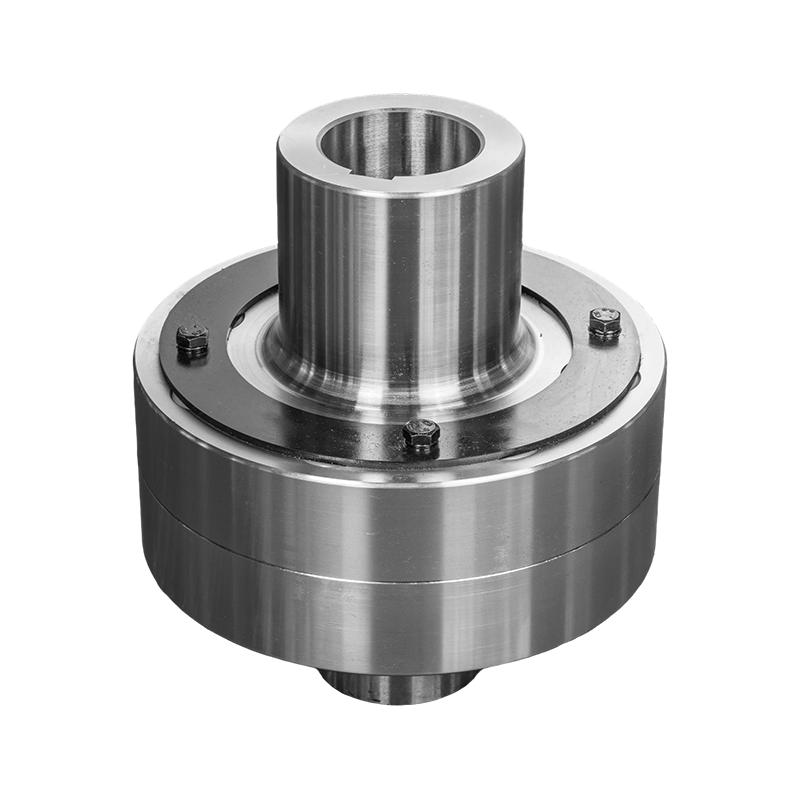

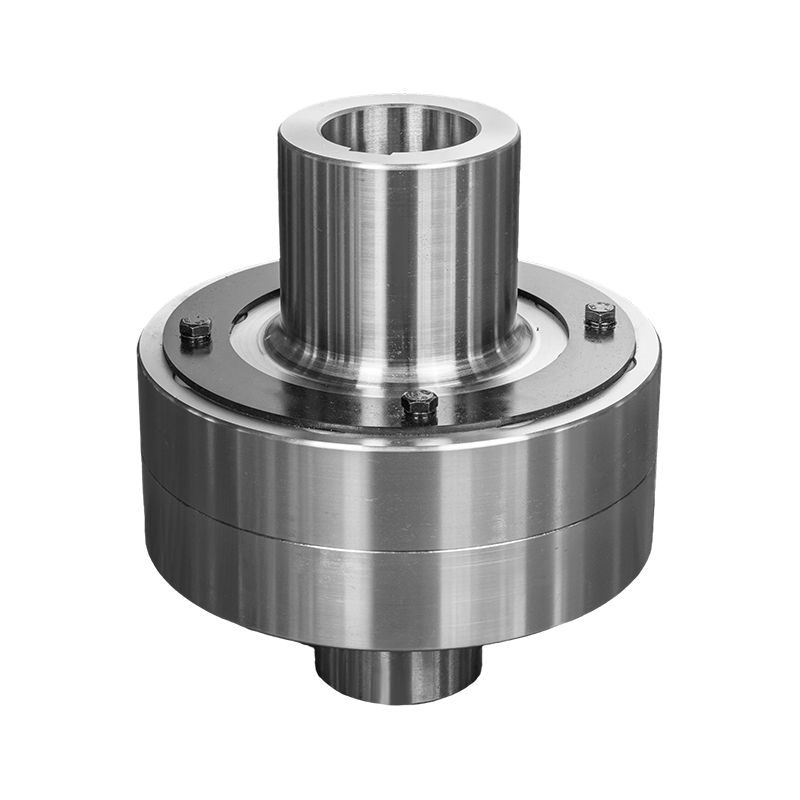

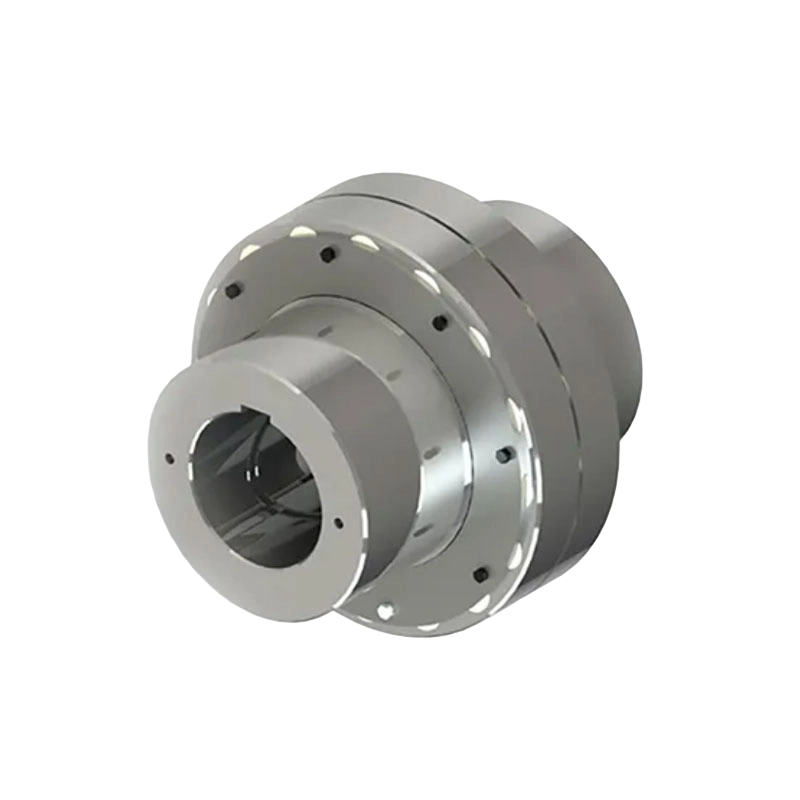

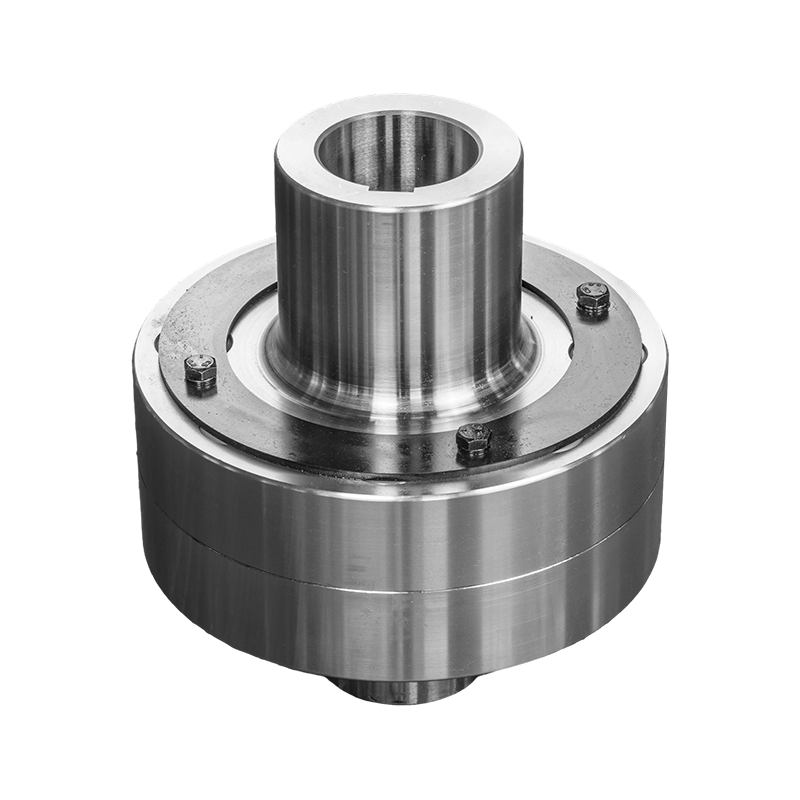

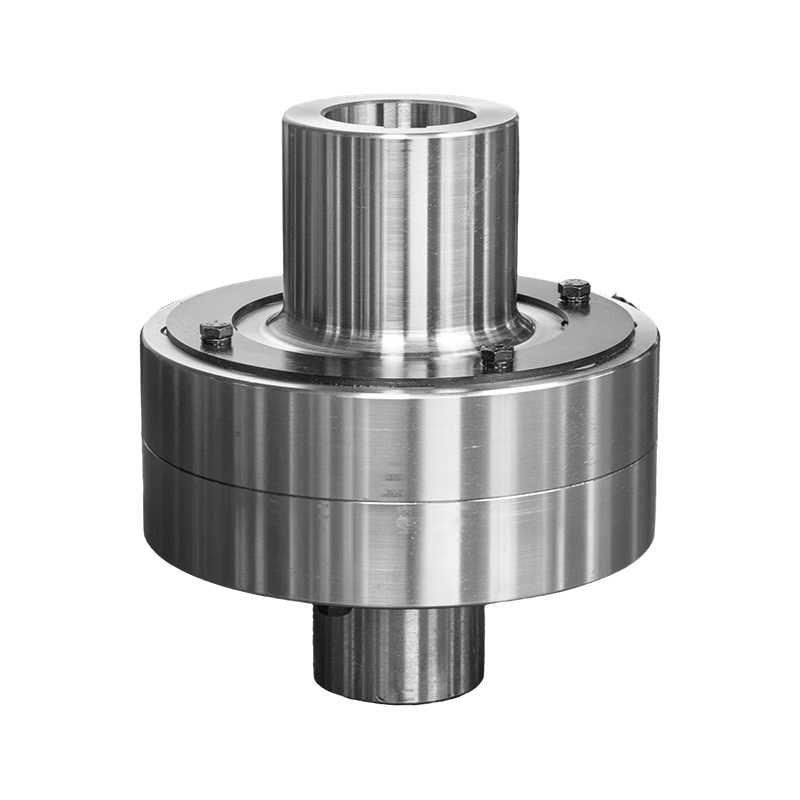

HC형 탄성핀 커플링(Q/YZ31001X-2018)
HC형 탄성핀 커플링(Q/YZ31001X-2018) 비금속 탄성 부품을 사용하고 Q/YZ31001X-2018 표준에 따라 엄격하게 설계된 고성능 플렉서블 커플링입니다. 핵심 장점은 탄성 핀 소재로 고품질 MC 나일론을 사용한다는 점입니다. 이 나일론은 강도가 매우 높고 내마모성이 우수할 뿐만 아니라 화학적 안정성도 뛰어나 열악한 부식 작업 환경에 특히 적합합니다. 커플링은 하프 커플링, 컬럼 핀, 배플, 볼트, 와셔로 구성된 정밀한 구조를 가지고 있습니다. -20℃ ~ 70℃의 넓은 온도 범위에 적응할 수 있어 다양한 기후 조건에서도 안정적이고 신뢰할 수 있는 전력 전송을 보장합니다.
실제 산업 응용 분야에서 HC 유형 탄성 핀 커플링(Q/YZ31001X-2018)은 매우 높은 구성 유연성을 보여줍니다. 두 개의 하프 커플링의 축 구멍 유형을 실제 장비 요구 사항에 따라 임의로 결합할 수 있으므로 설치 및 일치 프로세스가 크게 단순화됩니다. 다양한 사양에 따라 운반할 수 있는 공칭 토크 범위는 250N·m에서 180000N·m까지 확장되며 최대 허용 속도는 8500r/min에 도달할 수 있어 경기계부터 중공업 장비까지 다양한 동력 요구를 완벽하게 충족합니다. 뛰어난 충격흡수 및 완충 성능과 견고한 구조설계로 야금, 광업, 제지, 리프팅, 항만장비 등 주요 산업분야에서 널리 사용되는 제품입니다. 기계 시스템의 운영 효율성과 안전성을 향상시키는 이상적인 선택입니다
- 제품 매개변수
- 메시지 보내기

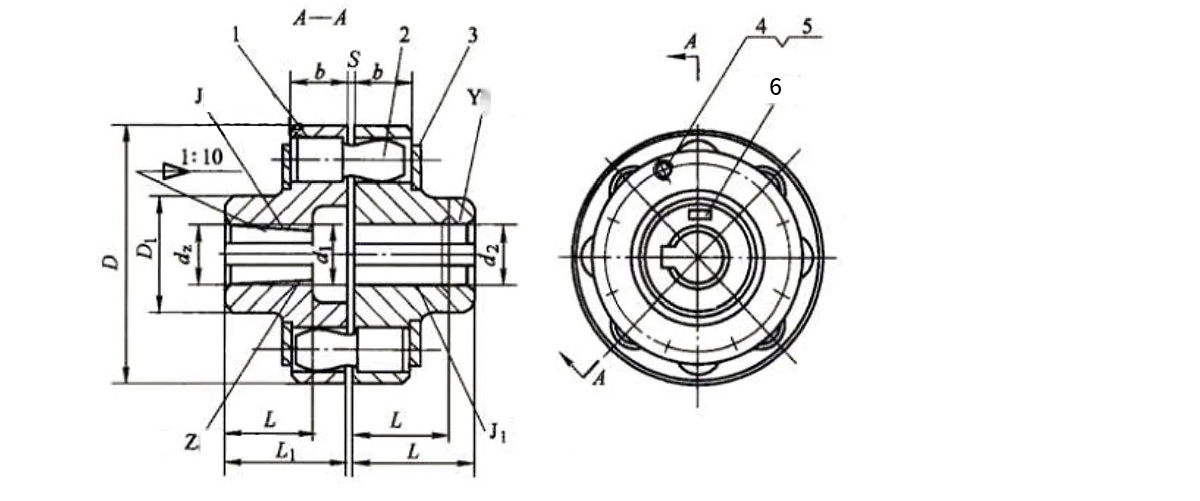

1-하프 커플링 2핀 3-배플 플레이트 4-볼트 5-개스킷 6-마크
HC형 탄성 핀 커플링의 기본 매개변수 및 주요 치수
| 유형 | 공칭 토크 N·m | 허용속도 [n]/r.min⁻¹ | 축 구멍 직경 d₁,d₂,d z | 축 구멍 길이 | D | D₁ | S | b | 관성 모멘트 I/kg·m² | 질량 m/kg | ||
| Y | J、J₁、Z | |||||||||||
| L | L₁ | L | ||||||||||
| HC1 | 250 | 8500 | 12,14 | 32 | 27 | 90 | 40 | 2.5 | 20 | 0.002 | 2 | |
| 16,18,19 | 42 | 30 | 42 | |||||||||
| 20,22,24 | 52 | 38 | 52 | |||||||||
| HC2 | 560 | 6300 | 20,22,24 | 118 | 55 | 28 | 0.009 | 5 | ||||
| 25,28 | 62 | 44 | 62 | |||||||||
| 30,32,35 | 82 | 60 | 82 | |||||||||
| HC3 | 1250 | 4750 | 30,32,35,38 | 158 | 75 | 36 | 0.026 | 8 | ||||
| 40,42,45,48 | 112 | 84 | 112 | |||||||||
| HC4 | 2500 | 3850 | 40,42,45,48,50,55,56 | 195 | 100 | 3 | 45 | 0.109 | 22 | |||
| 60,63 | 142 | 107 | 142 | |||||||||
| HC5 | 3150 | 3450 | 50,55,56,60,63,65,70,71,75 | 218 | 120 | 0.191 | 30 | |||||
| HC6 | 6300 | 2720 | 60,63,65,70,71,75,80 | 278 | 140 | 4 | 56 | 0.543 | 53 | |||
| 85 | 172 | 107 | 172 | |||||||||
| HC7 | 11200 | 2360 | 70,71,75 | 142 | 107 | 142 | 318 | 170 | 1.314 | 98 | ||
| 80,85,90,95 | 172 | 132 | 172 | |||||||||
| 100,110 | 212 | 167 | 212 | |||||||||
| HC8 | 16000 | 2120 | 80,85,90,95,100,110,120,125 | 358 | 200 | 5 | 2.023 | 119 | ||||
| HC9 | 22400 | 1850 | 100,110,120,125 | 410 | 230 | 65 | 4.386 | 197 | ||||
| 130,140 | 252 | 202 | 252 | |||||||||
| HC10 | 35500 | 1600 | 110,120,125 | 212 | 167 | 212 | 480 | 280 | 6 | 75 | 9.76 | 322 |
| 130,140,150 | 252 | 202 | 252 | |||||||||
| 160,170,180 | 302 | 242 | 302 | |||||||||
| HC11 | 50000 | 1400 | 130,140,150 | 252 | 202 | 252 | 540 | 340 | 6 | 20.05 | 520 | |
| 160,170,180 | 302 | 242 | 302 | |||||||||
| 190,200,220 | 352 | 282 | 352 | |||||||||
| HC12 | 80000 | 1220 | 160,170,180 | 302 | 242 | 302 | 630 | 400 | 7 | 90 | 37.71 | 714 |
| 190,200,220 | 352 | 282 | 352 | |||||||||
| 240,250,260 | 410 | 330 | - | |||||||||
| HC13 | 125000 | 1060 | 190,200,220 | 352 | 282 | 352 | 710 | 465 | 8 | 100 | 71.37 | 1057 |
| 240,250,260 | 410 | 330 | - | |||||||||
| 280,300 | 470 | 380 | - | |||||||||
| HC14 | 180000 | 950 | 240,250,260 | 410 | 330 | - | 800 | 530 | 8 | 110 | 170.6 | 1956 |
| 280,300,320 | 470 | 380 | - | |||||||||
| 340 | 550 | 450 | - | |||||||||
참고: 관성 모멘트와 질량은 J/Y 축 홀 조합 유형과 최소 축 홀 직경에 따라 계산됩니다.
