GAZ 중간축 드럼기어 커플링에 연결됨(Q/YG 12007X-2018)

제품 개요 및 핵심 정의:
GAZ 시리즈 중간 샤프트 드럼-기어 커플링은 널리 사용되는 유연한 변속기 부품으로, 중간 샤프트를 통해 구동 및 피동 끝단을 연결하도록 특별히 설계되었습니다. 핵심 기능은 기어 구조의 정밀한 맞물림을 통해 원활한 동력 흐름을 달성하는 것입니다. 이는 차량 파워트레인이나 중장비 기계 구동 체인과 같은 다양한 변속기 시스템에서 효율적인 작동을 보장하는 중요한 링크 역할을 합니다.

뛰어난 구조 설계 및 제조 공정:

1. 중간 샤프트 연결 설계:
이 제품은 장축 시스템 사이의 간격을 효과적으로 메울 수 있는 중간 샤프트 연결을 통합합니다. 설치 요구 사항에 따라 다양한 공간 구성을 수용할 수 있도록 여러 모델을 사용할 수 있습니다(예: GAZ1-GAZ14 및 GAZ15-GAZ30은 서로 다른 구조 레이아웃을 제공).

2. 고급 드럼 기어 기술:
드럼 모양의 기어 맞물림 기술을 활용한 이 독특한 치형 디자인은 접촉 응력을 최적화하여 높은 토크 전달을 제공하는 동시에 작동 중 진동과 소음을 크게 줄입니다.

3. 정밀도와 내구성의 결합:
고강도 소재를 정밀 가공하여 제작한 이 제품은 내충격성과 내구성이 뛰어나 연속 작동 시 가변 하중을 견딜 수 있습니다.

주요 성능 이점:

1. 포괄적인 변위 보상:
드럼 기어의 유연한 특성 덕분에 이 커플링은 샤프트 간의 각도, 반경 방향 및 축 방향 오정렬을 수용하여 내부 기계적 응력을 효과적으로 줄이고 관련 베어링의 서비스 수명을 연장할 수 있습니다.

2. 뛰어난 부하 적응성:
전륜, 후륜 또는 전륜 구동 전력 시스템에서 GAZ 커플링은 강력한 적응성을 보여 다양한 작동 조건에서 일관된 성능을 보장합니다.

3. 유지관리 용이성:
모듈형 구조로 직관적인 통합 설치가 가능합니다. 정기적인 검사 및 윤활(참고: D² ≥ 465mm의 대형 모델은 특수 O-링 씰 사용)을 통해 서비스 간격을 크게 연장하고 안정적인 작동을 보장할 수 있습니다.

핵심 기술 사양 개요:
GAZ 시리즈는 경량부터 초중량 산업 응용 분야까지의 요구 사항을 충족하는 광범위한 사양을 제공합니다.

1. 토크 범위:
공칭 토크(Tn)는 800N·m(GAZ1)부터 최대 3,500,000N·m(GAZ30)까지입니다.

2. 강화된 치료:
기어 치면을 질화 또는 표면 경화하면 정격 토크를 표준 사양보다 1.3배 증가시켜 부하 용량을 더욱 향상시킬 수 있습니다.

3. 속도 성능:
소형 모델은 최대 7100r/min의 허용 속도로 탁월한 고속 성능을 발휘하는 반면, 대형 모델은 고출력, 저속 작동에 최적화되어 있습니다.

4. 차원 호환성:

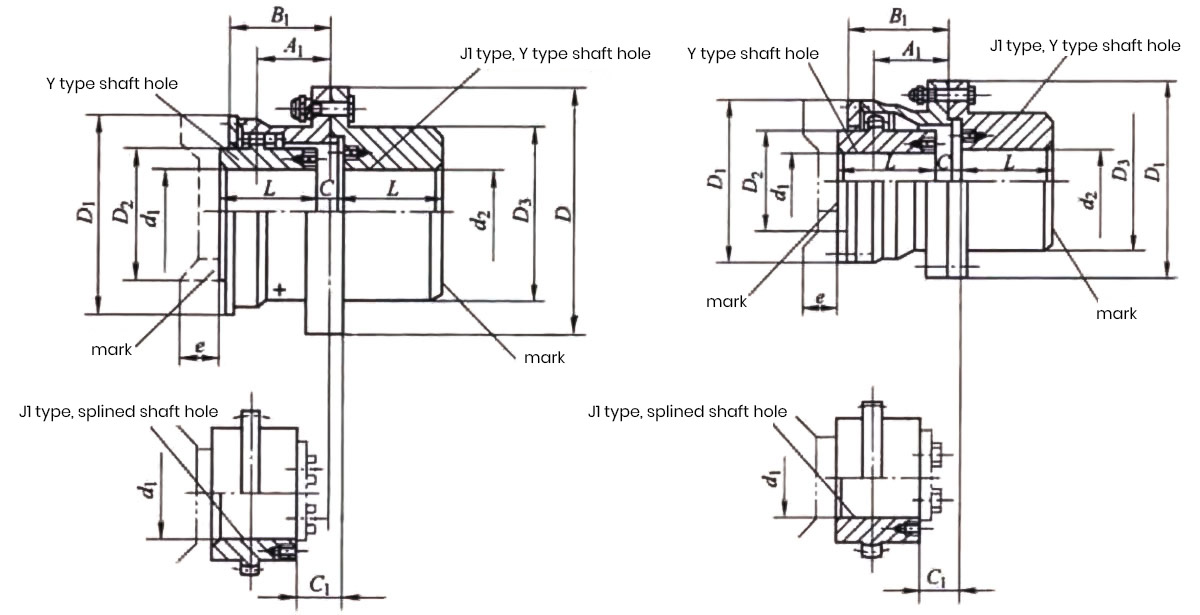

최대 보어 220mm의 다양한 샤프트 보어 직경(d1, d2, dz)을 지원하며 대부분의 표준 및 비표준 샤프트 크기와 호환됩니다.

광범위한 응용 산업:
안정적인 성능과 구조적 장점 덕분에 GAZ 커플링은 여러 산업 분야에서 선호되는 선택이 되었습니다.

1. 중장비:
야금 장비, 광산 기계, 리프팅 및 운송 장치에 널리 사용되며 코어 전력을 효율적으로 전달합니다.

2. 항만 및 수처리:
항만 취급 기계, 수처리 장비, 제지 기계에 사용되며 변위를 보상하여 장기간 안정적인 작동을 보장합니다.

3. 교통:
차량 변속기 시스템의 핵심 부품으로 중간축을 통해 연결되어 엔진에서 피동단까지 원활한 동력 전달을 구현합니다.
