GB 드럼기어 커플링(Q/YG11001X-2018)
제품 핵심 개요:

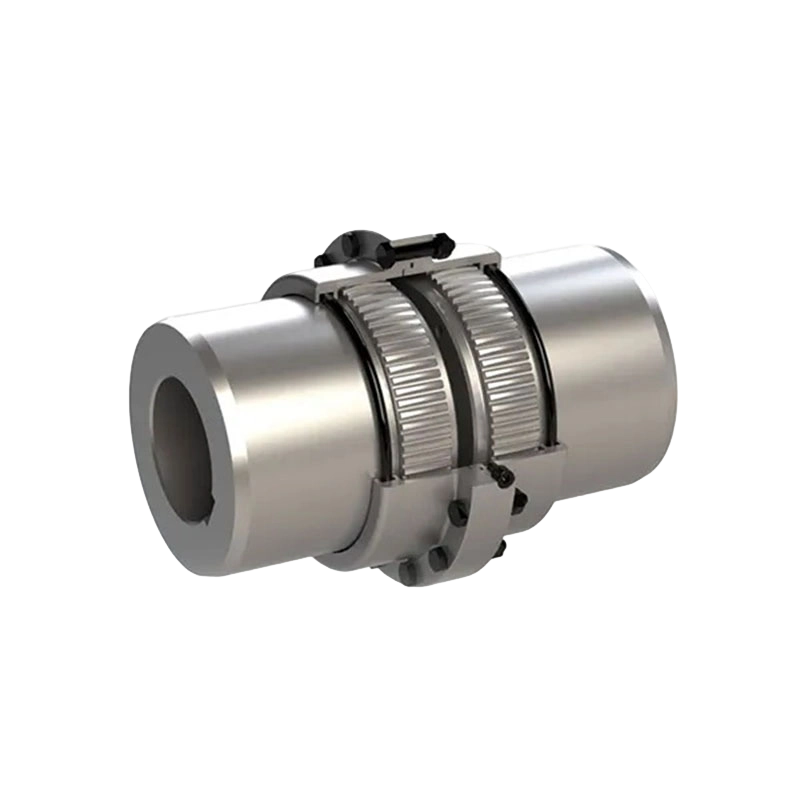

GB형 드럼형 기어 커플링(표준: Q/YG11001X-2018)은 MCC Heavy Industry Technology (Zhenjiang) Co., Ltd.에서 제조한 고급 동력 전달 솔루션입니다. 기계식 변속기 분야의 선구적인 제품으로 정밀한 기어 설계와 혁신적인 엔지니어링 기술을 통해 산업용 커플링 시스템의 효율성, 신뢰성 및 내구성을 재정의합니다.
탁월한 설계 및 엔지니어링 기능:
1. 견고한 구조와 충격 저항: 고급 소재를 사용하여 제작된 이 제품은 탁월한 내구성을 자랑합니다. 심각한 충격을 수반하는 조건을 포함하여 중간, 무거운, 극한의 부하 조건에서도 안정적으로 작동하여 장기적인 작동 신뢰성과 품질을 보장합니다.
2. 최적화된 기어 기하학: 첨단 드럼형 기어 가공 기술을 활용한 이 커플링은 최적화된 기어 형상을 특징으로 합니다. 이러한 설계는 토크 전달 능력을 크게 향상시킬 뿐만 아니라 마찰 손실을 최소화하여 마모를 줄여 동력 전달을 원활하게 하고 유지 보수 간격을 연장시킵니다.
3. 고정밀 제조 및 진동 감소: 모든 구성 요소는 엄격한 품질 관리를 거쳐 뛰어난 치수 정확도와 완벽한 정렬을 보장합니다. 이 정밀한 엔지니어링 설계는 작동 진동을 효과적으로 완화하여 전체 변속기 시스템의 전반적인 효율성을 높입니다.
4. 뛰어난 환경 적응성: 가혹한 산업 환경을 견딜 수 있도록 설계된 이 제품은 특수 부식 방지 표면 코팅이 특징입니다. 이 처리는 습하거나 부식성 환경에서도 최고의 성능을 보장하여 장비의 서비스 수명을 크게 연장합니다.
5. 편리한 설치 및 낮은 유지 관리 요구 사항: 설계는 현장 작업의 용이성을 우선시합니다. 직관적인 구조로 설치가 빠르고 간단해 가동 중단 시간이 최소화됩니다. 또한 유지 관리가 적다는 특성으로 인해 기업의 장기적인 운영 비용이 크게 절감됩니다.
광범위한 기술 사양:
GB 시리즈 커플링은 GB1부터 GB25까지 광범위한 모델을 제공하며 소규모 정밀 장비부터 초고하중 산업용 시스템에 이르기까지 다양한 응용 분야 요구 사항을 충족할 수 있습니다.
1. 토크 성능 측면에서 이 시리즈는 0.63kN·m(GB1)에서 시작하여 최대 5600kN·m(GB25)에 이르는 매우 광범위한 공칭 토크를 포괄합니다.
2. 회전속도 적응성 측면에서 소형 모델은 최대 허용 속도 6,500r/min까지 지원하고, 초대형 모델은 저속, 고부하 조건에서도 안정적인 작동을 유지합니다.
3. 치수 호환성과 관련하여 보어 직경 범위는 최소 16mm에서 최대 1,040mm까지 확장되며 보어 길이는 45mm에서 900mm까지 다양합니다.
4. 제품 라인은 또한 무게와 부피 측면에서 엄청난 범위를 보여줍니다. 단위 중량은 3.0kg의 가벼운 무게부터 22.38톤에 달하는 대용량까지 다양하므로 다양한 물리적 설치 환경에 정밀하게 매칭할 수 있습니다.
다양한 산업 응용 시나리오
뛰어난 다용성 덕분에 GB 유형 커플링은 다음과 같은 주요 부문에서 널리 채택되었습니다.
1. 중장비 및 야금: 특히 철강 압연 공장 및 광산 장비와 같은 응용 분야에 적합하며 고강도 작업 중에 지속적인 전력 공급을 제공합니다.
2. 자재 취급 및 리프팅: 크레인, 컨베이어 시스템 및 다양한 리프팅 메커니즘 내에서 안전하고 원활한 자재 이동을 보장합니다.
3. 유체 장비 및 일반 산업: 대규모 산업용 펌프, 압축기, 제지 기계 및 항만 처리 장비에 효율적인 커플링 지원을 제공합니다.
- 제품 매개변수
- 메시지 보내기
 |  |
| GB1~GB13형 드럼기어 커플링 | GB14~GB25형 드럼 기어 커플링 |
GB 유형 드럼 기어 커플 링 기본 매개 변수 및 주요 치수
| 유형 | 공칭 | 허용속도 [n]/r·min⁻¹ | 축 구멍 직경 | 축 구멍 길이 | D | D₁ | D² | C | H | A | B | e | 관성 모멘트 /kg·m² | 그리스의 양 /mL | 질량 /kg |
| d₁,d₂ | L | ||||||||||||||
| mm | |||||||||||||||
| GB1 | 0.63 | 6500 | 16-35 | 45 | 103 | 71 | 50 | 8 | 2.0 | 36 | 76 | 38 | 0.0031 | 51 | 3.0 |
| GB2 | 1.00 | 6000 | 20-45 | 50 | 115 | 83 | 60 | 8 | 2.0 | 42 | 88 | 42 | 0.0024 | 70 | 4.5 |
| GB3 | 1.6 | 5600 | 22-56 | 63 | 127 | 95 | 75 | 8 | 2.0 | 44 | 90 | 42 | 0.0042 | 68 | 5.5 |
| GB4 | 2.8 | 5100 | 38-65 | 71 | 149 | 116 | 90 | 8 | 2.0 | 49 | 98 | 42 | 0.0228 | 87 | 11.3 |
| GB5 | 4.5 | 4600 | 40-75 | 80 | 167 | 134 | 105 | 10 | 2.5 | 55 | 108 | 42 | 0.0418 | 125 | 15.9 |
| GB6 | 6.3 | 4300 | 45-90 | 90 | 187 | 153 | 125 | 10 | 2.5 | 56 | 110 | 42 | 0.0706 | 148 | 21.2 |
| GB7 | 8.0 | 4000 | 50-105 | 100 | 204 | 170 | 140 | 10 | 2.5 | 60 | 118 | 42 | 0.115 | 175 | 33.1 |
| GB8 | 11.20 | 3700 | 55-115 | 112 | 230 | 186 | 155 | 12 | 3.0 | 67 | 142 | 47 | 0.188 | 268 | 42.3 |
| GB9 | 18.00 | 3350 | 60-135 | 125 | 256 | 212 | 180 | 12 | 3.0 | 69 | 146 | 47 | 0.316 | 310 | 55.6 |
| GB10 | 25.00 | 3000 | 65-150 | 140 | 287 | 239 | 200 | 14 | 3.5 | 78 | 164 | 47 | 0.573 | 472 | 84.4 |
| GB11 | 36.1 | 2700 | 70-175 | 170 | 325 | 276 | 235 | 14 | 3.5 | 81 | 170 | 47 | 1.235 | 550 | 138 |
| GB12 | 56 | 2450 | 75-200 | 190 | 362 | 313 | 270 | 16 | 4.0 | 89 | 190 | 49 | 2.40 | 695 | 213 |
| GB13 | 80 | 2200 | 150-225 | 200 | 412 | 350 | 300 | 18 | 4.5 | 98 | 208 | 49 | 3.951 | 1019 | 269 |
| GB14 | 125 | 2000 | 170-250 | 235 | 462 | 410 | 335 | 22 | 5.5 | 172 | 296 | 63 | 8.025 | 2900 | 421 |
| GB15 | 195 | 1800 | 190-285 | 260 | 512 | 465 | 380 | 22 | 5.5 | 182 | 316 | 63 | 14.300 | 3700 | 608 |
| GB16 | 265 | 1600 | 220-320 | 285 | 580 | 522 | 430 | 28 | 7.0 | 209 | 354 | 67 | 23.925 | 4500 | 799 |
| GB17 | 383 | 1400 | 250-365 | 315 | 644 | 582 | 490 | 28 | 7.0 | 198 | 364 | 67 | 43.095 | 4900 | 1176 |
| GB18 | 550 | 1210 | 280-400 | 355 | 726 | 654 | 540 | 28 | 8.0 | 222 | 430 | 75 | 78.525 | 7000 | 1698 |
| GB19 | 800 | 1050 | 300-470 | 400 | 818 | 748 | 630 | 32 | 8.0 | 232 | 440 | 75 | 136.750 | 8900 | 2249 |
| GB20 | 1120 | 910 | 360-540 | 450 | 928 | 838 | 720 | 32 | 10.5 | 247 | 470 | 75 | 261.750 | 11000 | 3384 |
| GB21 | 1550 | 800 | 400-600 | 500 | 1022 | 928 | 810 | 40 | 11.5 | 255 | 490 | 75 | 461.600 | 13000 | 3912 |
| GB22 | 2000 | 700 | 450-680 | 560 | 1134 | 1036 | 915 | 40 | 13.0 | 265 | 510 | 75 | 734.300 | 16000 | 4970 |
| GB23 | 2800 | 610 | 530-770 | 710 | 1282 | 1178 | 1030 | 50 | 14.5 | 299 | 580 | 80 | 1517.00 | 28000 | 10013 |
| GB24 | 4000 | 500 | 560-850 | 800 | 1428 | 1322 | 1175 | 50 | 16.5 | 317 | 610 | 80 | 2838.5 | 33000 | 15015 |
| GB25 | 5600 | 420 | 670-1040 | 900 | 1644 | 1538 | 1390 | 50 | 19.0 | 325 | 620 | 80 | 5836.5 | 43000 | 22381 |
참고:
1. 표의 관성모멘트와 질량은 J에 따라 계산됩니다. 1 샤프트 확장을 입력하고 포함합니다.
2. 축 구멍 길이 J 1 권장됩니다.
3. 괄호 안의 축 구멍 직경은 새로운 디자인을 작성할 때 사용되지 않습니다.
4.e는 씰을 교체하는 데 필요한 크기입니다.
