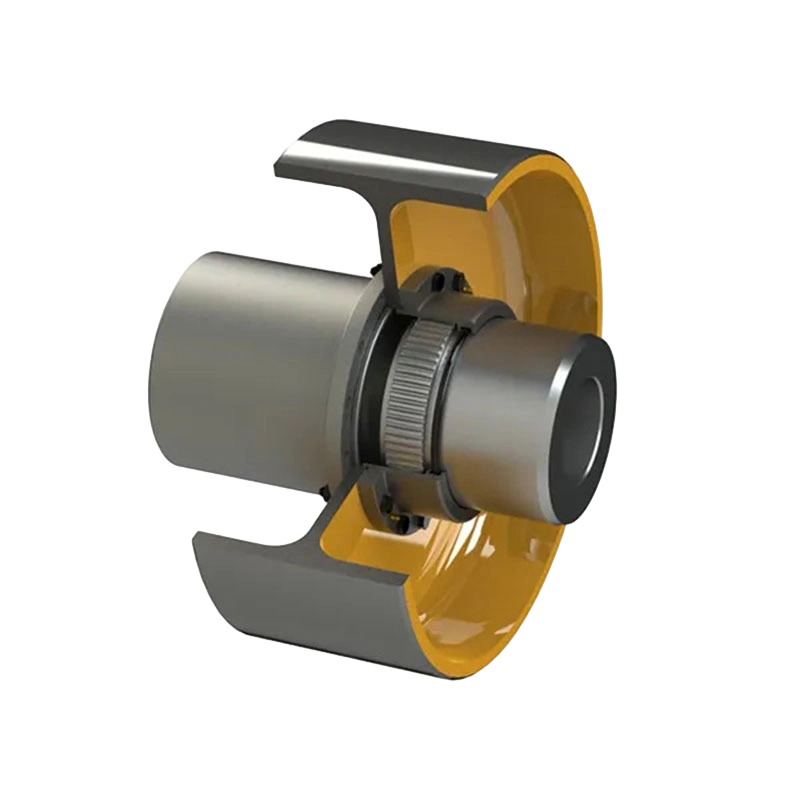

브레이크 휠이 포함된 GBLZ 드럼 기어 커플링(Q/YG 11005X-2018)

제품 개요:
브레이크 휠이 포함된 GBLZ 시리즈 드럼-기어 커플링은 전통적인 드럼-기어 커플링 설계와 고급 제동 기술을 결합한 기계 엔지니어링 혁신의 최전선을 나타냅니다. 산업용 응용 분야에서 효율적인 토크 전달과 정밀한 제동 기능을 모두 제공하도록 설계된 이 제품은 안전성, 효율성 및 신뢰성 요구 사항이 매우 높은 환경에 이상적인 선택입니다.

주요 특징 및 장점:

1. 탁월한 토크 전달 및 정렬 불량 보상: 커플링은 샤프트 사이의 원활한 토크 전달을 보장하는 내부 기어 톱니를 갖춘 견고한 드럼 기어 설계를 특징으로 합니다. 이 구조는 높은 토크 부하를 지원할 뿐만 아니라 각도, 반경 및 축 정렬 불량을 보상하여 기계적 응력을 줄이고 장비 서비스 수명을 연장합니다.

2. 통합 정밀 제동 기능: 이 제품의 독특한 특징은 브레이크 휠이 커플링 메커니즘에 직접 통합된다는 것입니다. 이 혁신적인 설계는 일상적인 작업 중 점진적인 감속이든 비상 상황 시 즉각적인 정지든 제어된 감속 또는 정지를 가능하게 하여 정확한 속도 제어를 제공하고 안전성을 크게 향상시킵니다.

3. 고품질 소재 및 내구성: 고급강 또는 합금강을 사용하여 제작된 제품으로 고하중 조건에서도 뛰어난 내구성, 내식성, 신뢰성을 발휘합니다.

4. 편리한 설치 및 유지 관리: 모듈식 및 사용자 친화적인 설계 덕분에 커플링은 기존 시스템에 완벽하게 통합됩니다. 유지 관리 프로세스가 간단하여 검사, 수리 또는 교체를 위한 가동 중지 시간이 최소화되므로 전반적인 생산성이 최적화됩니다.

주요 기술 매개변수:
기술 문서 및 데이터 시트에 따르면 이 시리즈는 GBLZ1부터 GBLZ14까지 다양한 모델로 구성됩니다. 주요 매개변수는 다음과 같습니다.

공칭 토크(Tn): 범위는 0.63kN·m(GBLZ1) ~ 125kN·m(GBLZ14)입니다.
허용 속도([n]): 최대 4000r/min(GBLZ1), GBLZ14와 같은 대형 모델의 정격은 950r/min입니다.
보어 직경(d1, d2, dZ): 최대 테이퍼 보어 직경 220mm까지 다양한 크기를 지원합니다.
브레이크 휠 직경(D₀): 표준 크기에는 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 710mm 및 800mm가 포함됩니다.
브레이크 휠 질량 및 관성 모멘트: 예를 들어, 160mm 브레이크 휠의 질량은 2.83kg인 반면, 800mm 브레이크 휠의 질량은 203kg에 이릅니다.

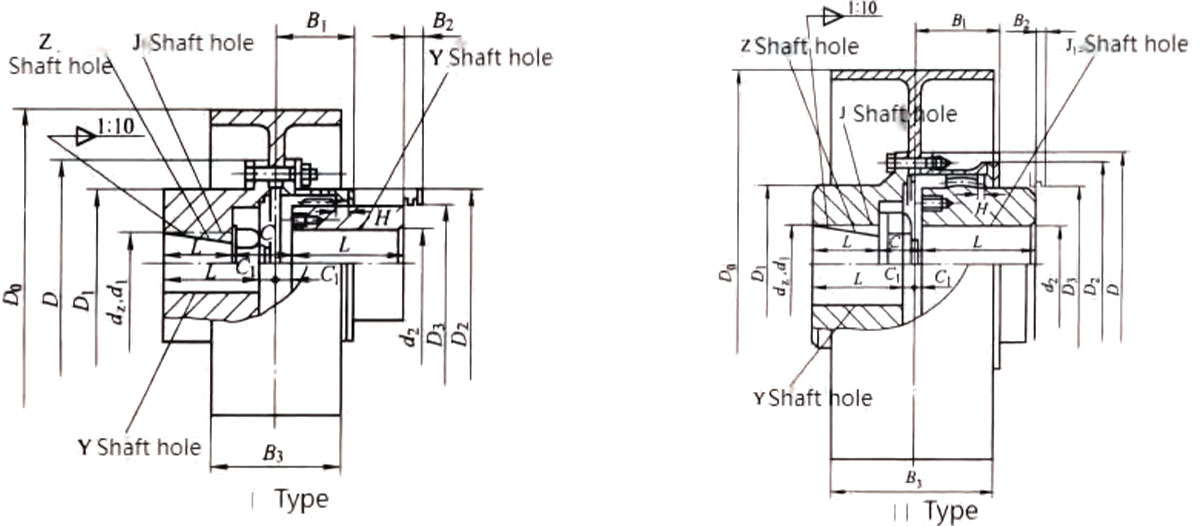

구조 유형:
이 제품은 다양한 설치 요구 사항을 수용할 수 있도록 두 가지 기본 구조 유형(유형 I 및 유형 II)으로 제공됩니다. 설계에서는 씰 교체에 필요한 여유 공간으로 B² 치수를 특별히 지정했습니다.

응용 산업:
MCC Heavy Industry Technology (Zhenjiang) Co., Ltd.에서 제조한 GBLZ 유형 커플링은 다음 산업 분야에서 널리 활용됩니다.
- 야금 장비 및 광산 기계
- 리프팅 및 항만 장비
- 수처리 장비 및 제지 기계
