GA 드럼기어 커플링(Q/YG12006X-2018)

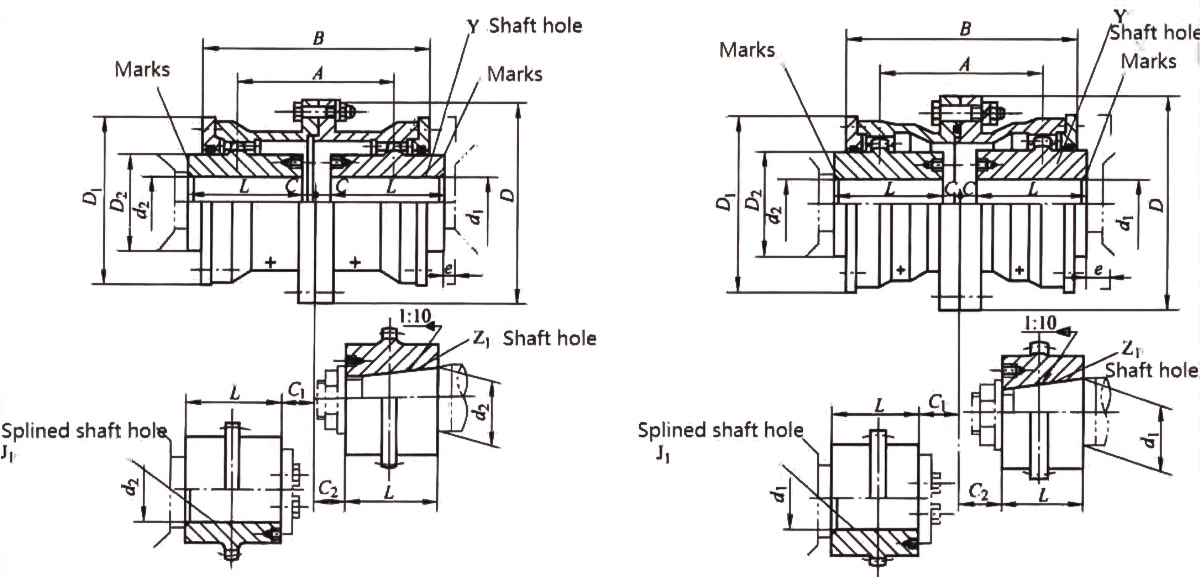

제품 구조 및 작동 원리:

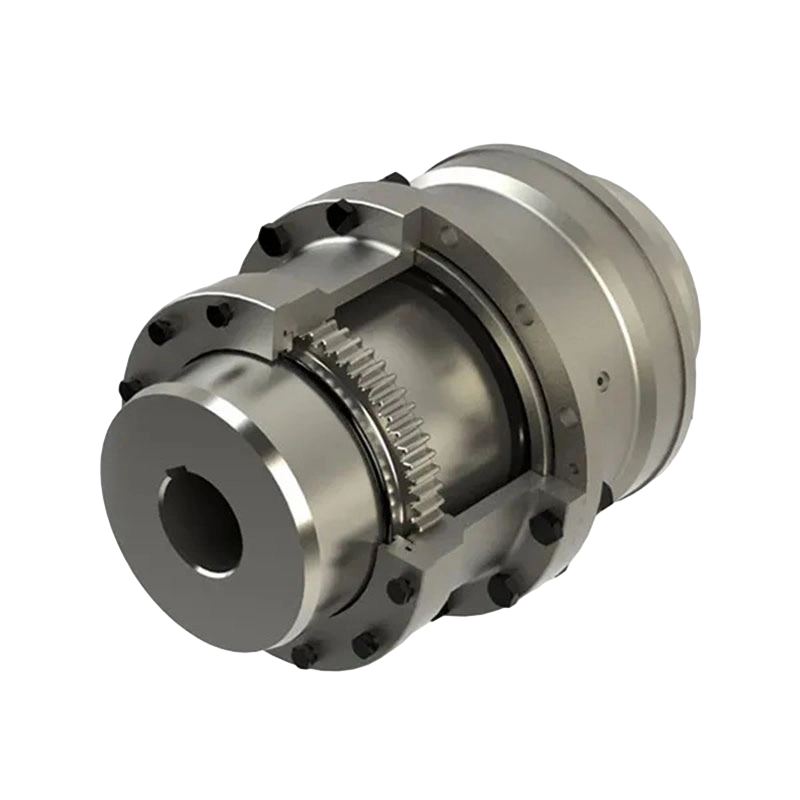

이 커플링은 기본적으로 외부 톱니를 갖춘 두 개의 기어 허브와 내부 톱니를 갖춘 드럼 모양의 유연한 슬리브 구성 요소로 구성됩니다. 허브는 일반적으로 구동 및 구동 장비의 샤프트에 장착되며 드럼 구성 요소는 허브 사이에 꼭 맞습니다. 토크는 내부 및 외부 기어 톱니의 정밀한 맞물림을 통해 효율적으로 전달됩니다. 독특한 드럼 모양의 톱니 디자인은 유연한 연결을 달성하는 핵심이며, 연결된 샤프트 사이에 어느 정도의 오정렬을 허용합니다.

핵심 성능 이점:

1. 높은 토크 용량:
정밀하게 설계된 GA 시리즈 커플링은 매우 높은 토크 부하를 견딜 수 있어 고강도 산업 응용 분야에 이상적으로 적합합니다.

2. 포괄적인 정렬 불량 보상:
커플링의 유연한 드럼 구성 요소는 샤프트 간의 각도, 반경 및 축 정렬 불량을 수용합니다. 이러한 유연성은 장비의 기계적 응력을 효과적으로 줄여 베어링 및 기타 중요한 구성 요소의 서비스 수명을 크게 연장합니다.

3. 견고하고 내구성이 뛰어난 구조:
강철이나 연성철과 같은 고품질 소재를 사용하여 제조된 이 제품은 높은 충격 하중에 대한 탁월한 저항성을 나타내며 고온이나 부식성 조건을 특징으로 하는 열악한 산업 환경에서도 안정적인 작동을 유지합니다.

4. 효율적이고 백래시 없는 작동:
기어 톱니의 정확한 맞물림은 백래시 없는 연결을 보장하여 추가 조정 부품 없이도 부드럽고 효율적인 동력 전달을 보장합니다.

5. 설치 및 유지 관리의 용이성:
단순한 디자인과 최소한의 움직이는 부품 덕분에 커플링은 설치 및 유지 관리가 매우 쉽고 장비 가동 중지 시간을 최소화하고 운영 비용을 절감하는 데 도움이 됩니다.

주요 기술 사양:
GA 시리즈 커플링은 다양한 샤프트 직경과 토크 요구 사항을 수용하기 위해 GA1부터 GA30까지 다양한 모델로 제공됩니다.

1. 토크 범위:
공칭 토크 용량은 800N·m(GA1)에서 최대 3,500,000N·m(GA30)에 이르는 광범위한 스펙트럼에 걸쳐 있습니다.

2. 향상된 토크 용량:
기어 치면을 질화 처리하거나 표면 경화 처리하면 공칭 토크 등급이 표준 사양에 비해 1.3배 증가하여 내하력이 더욱 향상됩니다.

3. 속도 성능:
소형 모델(예: GA1)은 최대 7,100r/min의 허용 회전 속도를 갖추고 있어 고속에서 탁월한 안정성을 보여줍니다.

4. 차원 호환성:
최대 보어 직경(dz)은 220mm에 달해 다양한 산업 기계의 샤프트 치수와 호환됩니다.

광범위한 응용 분야:
뛰어난 신뢰성과 보상 기능 덕분에 이 커플링은 다음 산업 분야에서 널리 활용됩니다.

광업 및 채석:
높은 토크 부하와 샤프트 정렬 불량을 수반하는 컨베이어 시스템 및 파쇄기와 같은 중장비 기계에 사용됩니다.

철강 산업:
철강 압연기, 회전 가마 등 안정적인 토크 전달이 필요한 장비에 적합합니다.

펄프 및 제지:
제지 기계 및 펄퍼와 같은 기계의 까다로운 작동 조건에서도 안정적인 동력 전달을 제공합니다.

해양 및 해양 공학:
선박 추진 시스템, 추진기 및 갑판 기계에 자주 배치되며 가혹한 해양 환경에서도 뛰어난 성능을 유지합니다.
