브레이크 휠이 포함된 GBL 드럼 기어 커플링(Q/YG 11004X-2018)

제품 개요:

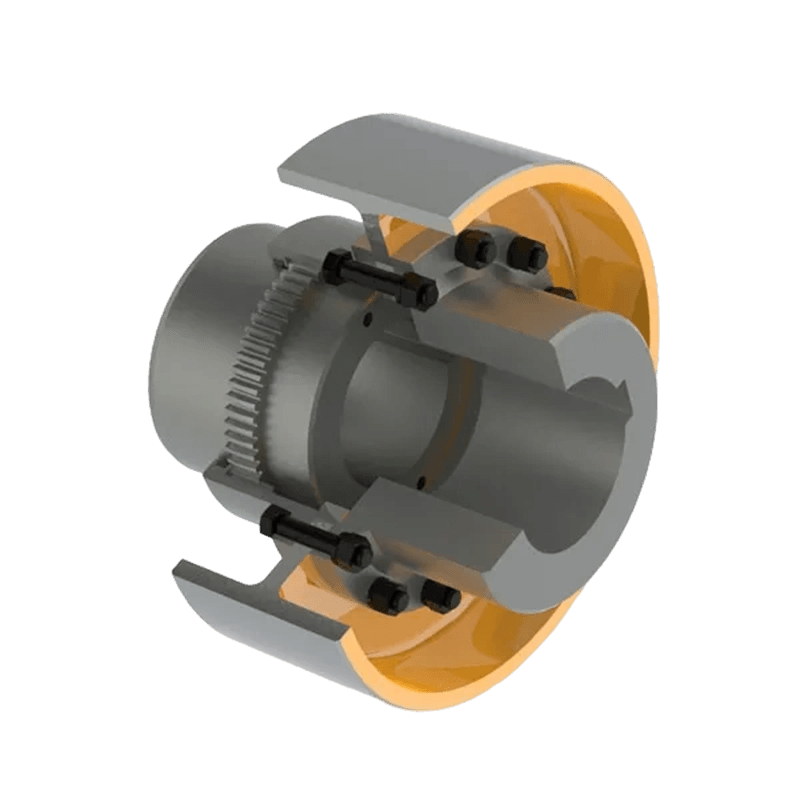

브레이크 휠이 포함된 GBL 시리즈 드럼형 기어 커플링은 회전 샤프트 사이의 효율적인 토크 전달을 촉진하는 동시에 브레이크 휠을 통합하여 추가적인 안전 제어 및 제동 기능을 제공하도록 설계된 전문 기계식 변속기 구성품입니다. 이 제품은 전통적인 드럼형 기어 커플링의 고유한 신뢰성과 제동 기능을 결합하여 현대 산업 기계의 정밀 제어 및 작동 안전을 보장하는 데 이상적인 선택입니다.

구조 설계 및 성능 특징:

1. 고급 드럼형 기어 구조: 커플링은 견고하고 내구성이 뛰어난 내부 드럼형 디자인을 특징으로 하며, 정밀하게 가공된 내부 기어 톱니의 정밀한 맞물림을 통해 동력을 전달합니다.

2. 다차원 오정렬 보상: 이 독특한 설계는 연결된 샤프트 사이의 각도, 반경 방향(평행) 및 축 방향 오정렬을 효과적으로 보상합니다. 이러한 정렬 불량으로 인한 편차를 흡수함으로써 연결된 장비에 대한 스트레스를 크게 줄여 전체 전송 시스템의 서비스 수명을 연장합니다.

3. 통합 제동 기능: 브레이크 휠을 커플링 구조에 직접 통합함으로써 장치는 회전축의 제어된 감속 또는 비상 정지를 가능하게 합니다. 이 기능은 정밀한 속도 제어 또는 비상 안전 제동 기능이 필요한 애플리케이션에 매우 중요합니다.

4. 고강도 소재 및 내구성: 고품질 강철 또는 합금강으로 제조된 이 제품은 뛰어난 내마모성, 내피로성, 내식성을 나타내어 혹독한 산업 환경과 혹독한 작업 환경을 견딜 수 있습니다.

5. 모듈식 설계 및 유지 관리 용이성: 커플링은 설치 과정을 단순화하는 모듈식 구조를 갖추고 있습니다. 유지 관리의 용이성을 최우선으로 설계하여 빠른 검사, 씰 교체 또는 구성 요소 수리를 촉진하여 장비 가동 중지 시간을 최소화합니다.

주요 기술 사양:

1. 크기 범위: 제품 시리즈는 GBL1부터 GBL14까지 광범위한 모델을 제공합니다.

2. 토크 용량: 공칭 토크(Tn) 범위는 0.63kN·m부터 125kN·m까지 광범위합니다.

3. 작동 속도: 고속에서 뛰어난 안정성을 보여주는 이 커플링은 최대 허용 회전 속도 4000r/min(특정 모델에 따라 다름)을 지원합니다.

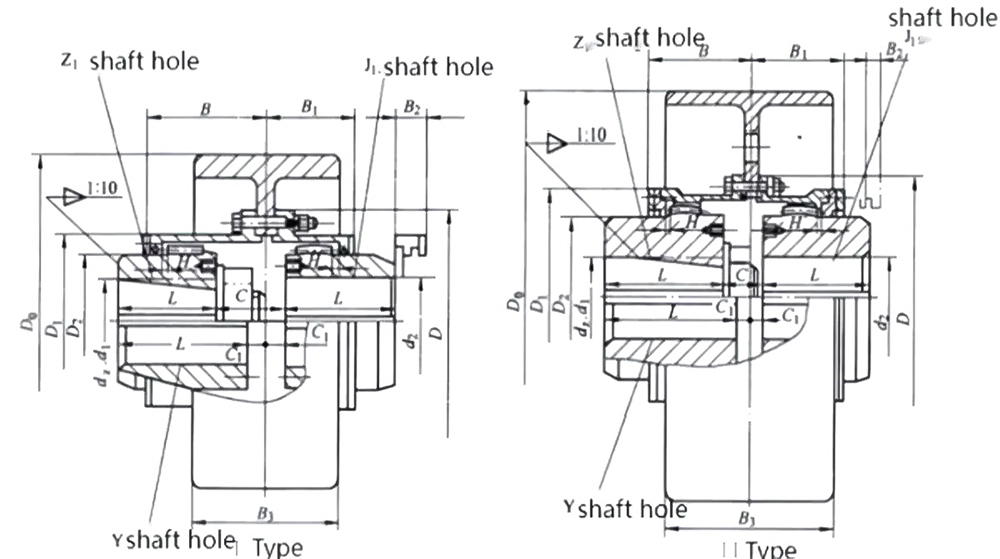

4. 보어 적응성: 다양한 보어 직경 구성(d1, d2, dz)을 지원하며 최대 보어 직경은 250mm에 이릅니다. 요청 시 최대 직경 220mm까지 지원하는 테이퍼형 보어도 제공됩니다.

물리적 특성:

특정 모델 사양에 따라 제품의 자체 중량 범위는 7kg ~ 850kg이며, 경량에서 중부하 응용 분야에 이르기까지 산업 장비의 다양한 동력 전달 요구 사항을 충족할 수 있습니다.

주요 응용 분야:

강력한 토크 전달과 정밀한 제동 기능으로 구별되는 이 커플링 시리즈는 다음 산업의 중장비 및 장비에 널리 사용됩니다.

1. 야금 및 광업 기계

2. 리프팅 및 운반 장비

3. 항만 및 유압기계

4. 제지 산업 장비

견고한 구조, 탁월한 오정렬 보정 기능 및 고급 통합 제동 기술을 갖춘 브레이크 드럼이 포함된 GBL형 드럼-기어 커플링은 고효율, 안전성 및 내구성을 단일 패키지에 결합하여 현대 산업 변속기 시스템을 위한 포괄적인 솔루션을 제공합니다.
