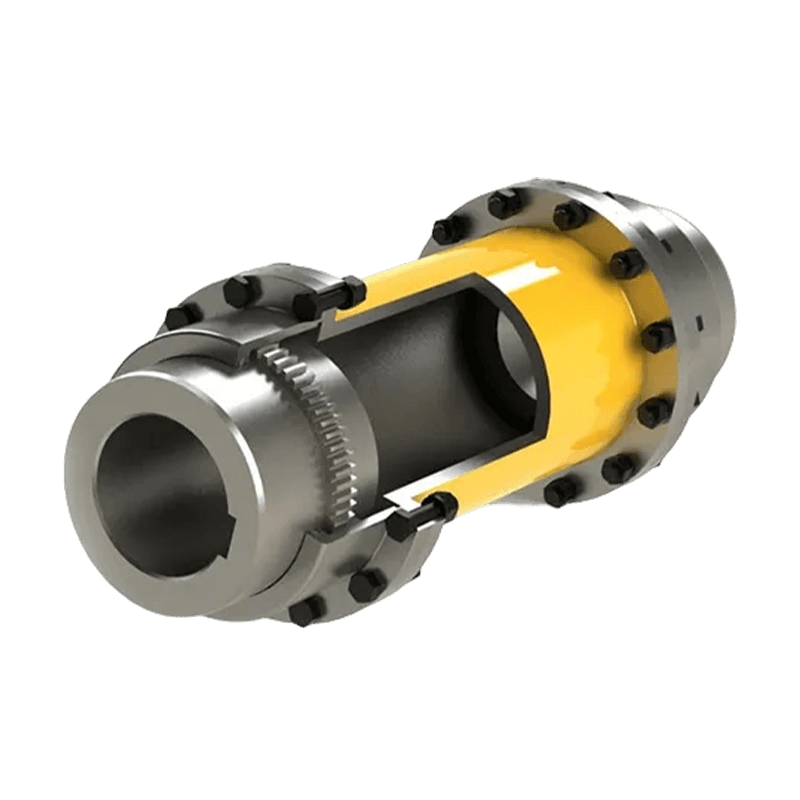

GCT 중간 슬리브 드럼 기어 커플링에 연결됨(Q/YG 13013X-2018)

Name: GCT 중간 슬리브 드럼 기어 커플링에 연결됨(Q/YG 13013X-2018)
Rating: 5 (99 reviews)

제품 개요: 중간 슬리브가 있는 GCT 유형 기어 커플링(표준 번호: Q/YG 13013X-2018)은 회전 샤프트 간의 기계적 동력 전달을 최적화하도록 설계된 정밀 엔지니어링 동력 전달 솔루션입니다.

비탄성 요소가 없는 유연한 커플링으로서 정확하고 안정적인 토크 전달이 필요한 다양한 산업 응용 분야에서 중요한 역할을 합니다.

주요 특징:

1. 혁신적인 중간 슬리브 드럼 설계: 이 설계는 연결된 샤프트의 응력을 효과적으로 줄이는 동시에 축, 반경 및 각도 오정렬을 보상하는 커플링의 능력을 향상시켜 원활한 장비 작동을 보장하고 마모를 최소화합니다.

2. 우수한 소재 및 내구성: 고급 소재로 제작된 이 제품은 탁월한 내구성을 자랑하며 급격한 온도 변화, 부식 환경 및 가혹한 조건에 견디며 수명을 크게 연장합니다.

3. 고효율 동력 전달: 정밀하게 설계된 이 커플링은 원활한 연결을 달성하고 백래시를 최소화하여 정확하고 안정적인 토크 전달을 보장하므로 정밀 응용 분야에 특히 적합합니다.

4. 간편한 설치 및 유지 관리: 제품 설계는 사용자의 조작 편의성을 최우선으로 하여 조립 공정을 단순화합니다. 유지 관리 요구 사항이 매우 낮아 전반적인 비용 효율성이 향상됩니다.

5. 높은 유연성과 다양성: 이 커플링은 다양한 샤프트 직경과 유형에 적응하고 다양한 산업 환경에 적합한 폭넓은 호환성을 자랑합니다.

구성 유형: 다양한 설치 길이와 공간 요구사항을 수용할 수 있도록 Type I과 Type II의 두 가지 주요 구조 형태를 사용할 수 있습니다.

문의하기

PDF 다운로드

PREV: GCC 수직설치 드럼기어 커플링(Q/YG 13014X-2018)
다음: 브레이크 디스크가 포함된 GCP 드럼 기어 커플링(Q/YG 13012X-2018)

제품 매개변수

메시지 보내기

기술적인 매개변수

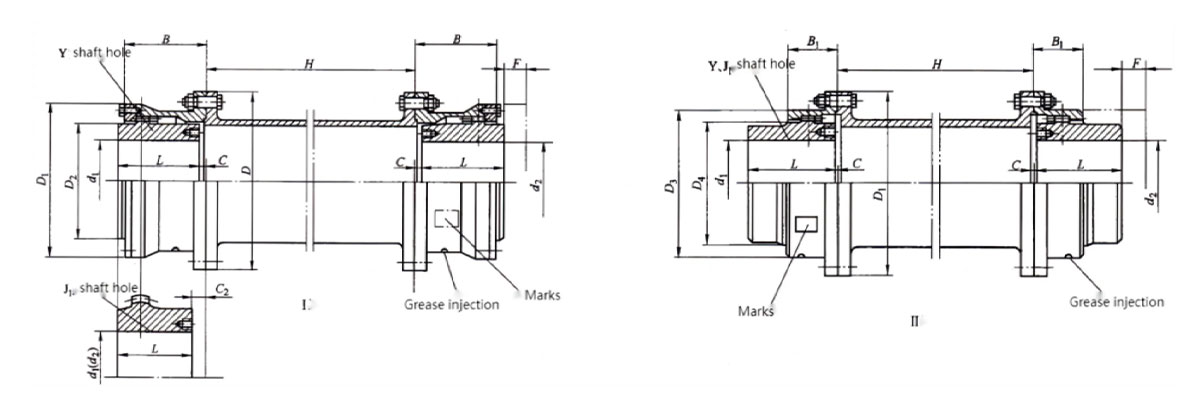

중간 슬리브 드럼 기어가 있는 GCT 유형 커플링의 기본 매개변수 및 주요 치수

유형	공칭 토크 Tn/KN·m	축 구멍 직경 d₁,d²	축 구멍 길이 L		D	D₁	D²	D₃	D₄	B	B₁	F	H 분	C		C2	질량/kg		관성모멘트 /kg·m²		그리스/kg
			Y	J₁										Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
GCT1	800	1214	32	—	122	115	98	88	60	58	50	30	75	30	—	—	5.66	4.86	0.008	0.0063	0.085	0.04
		16,18,19	42	—										20	14	—
		20,22,24	52	—										10	4	—
		25,28	62	44										3	3	18
		30,32,35,38	82	60												12
		40,42	112	84												12
GCT2	1400	22,24	52	—	150	145	118	108	77	68	52	30	80	20	4	—	9.78	7.48	0.0021	0.0016	0.09	0.06
		25,28	62	—										10	3	—
		30,32,35,38	82	60										3		16
		40,42,45,48,50,55,56	112	84
GCT3	2800	22,24	52	—	170	165	140	125	90	80	54	30	80	33	7	—	16.7	12.2	0.047	0.033	0.17	0.1
		25,28	62	—										23	3
		30,32,35,38	82	60										3		25
		40,42,45,48,50,55,56	112	84												16
		60,63	142	107
GCT4	5000	30,32,35,38	82	—	200	195	160	145	112	90	58	30	100	13	3	—	25.6	19.6	0.098	0.073	0.25	0.15
		40,42,45,48,50,55,56	112	84										3		17
		60,63,65,70,71,75	142	107
		80	172	132
GCT5	8000	30,32,35,38	82	—	225	215	180	168	128	100	63	30	100	23	3	—	35	26.1	0.175	0.126	0.35	0.22
		40,42,45,48,50,55,56	112	84										3		19
		60,63,65,70,71,75	142	107
		80,85,90	172	132
GCT6	11200	32,35,38	82	—	245	230	200	185	145	112	67	30	100	35	5	—	51.6	38	0.295	0.213	0.4	0.29
		40,42,45,48,50,55,56	112	—										5		—
		60,63,65,70,71,75	142	107												20
		80,85,90,95	172	132
		100	212	167
GCT7	16000	32,35,38	82	—	272	265	230	210	160	122	74	30	120	45	5	—	68.6	45	0.53	0.35	0.6	0.44
		40,42,45,48,50,55,56	112	—										15		—
		60,63,65,70,71,75	142	107										5		20
		80,85,90,95	172	132
		100110	212	167
GCT8	22400	55,56	112	—	290	272	245	225	176	136	81	30	120	29	5	—	79.5	55.8	0.71	0.46	0.75	0.55
		60,63,65,70,71,75	142	107										5		34
		80,85,90,95	172	132												20
		1.0011E 11	212	167
GCT9	28000	65,70,71,75	142	107	315	305	265	245	190	140	88	30	155	5	5	38	106.5	80.5	1.05	0.77	1	0.79
		80,85,90,95	172	132												28
		100,110,120,125	212	167
		130,140	252	202
GCT10	45000	75	142	一	355	340	300	280	225	165	98	30	155	28	5	—	158.8	121.8	1.87	1.54	1.3	0.9
		80,85,90,95	172	132										5		38
		100,110,120,125	212	167												28
		130,140,150	252	202
		160	302	242
GCT11	63000	85,90,95	172		412	385	345	325	256	180	112	40	175	15	8	—	216.6	169.6	3.71	2.82	1.6	1.23
		100,110,120,125	212	167										8		32
		130,140,150	252	202
		160,170,180	302	242
GCT12	90000	120,125	172	167	440	435	375	360	288	210	125	40	205	8	8	45	305.3	245.3	6.43	4.84	2.6	1.9
		130,140,150	212	202												32
		160,170,180	252	242
		190,200	302	282
GCT13	125000	140,150	252	202	490	480	425	400	320	235	136	50	205	8	8	38	394.5	313.5	10.58	7.9	3.3	2.4
		160,170,180	302	242												32
		190,200,220	352	282
GCT14	180000	160,170,180	302	242	545	540	462	440	362	265	158	50	240	10	10	32	529.5	430.5	17.72	13.78	4.8	3.7
		190,200,220	352	282												10
		240,250,260	410	330
GCT15	250000	160,170,180	302	242	580	—	488	—	400	280	—	50	240	10	—	43	684.5	—	25.25	—	5	—
		190,200,220	352	282												32
		240,250,260	410	330												10
		280	470	380
GCT16	315000	180	302	242	650	—	560	—	440	300	—	50	240	12	—	63	948.2	—	43.7	—	7	—
		190,200,220	352	282												32
		240,250,260	410	330												12
		280,300	470	380
GCT17	400000	200,220	352	282	690	—	600	—	460	325	—	50	280	12	—	48	1059	—	57.37	—	8	—
		240,250,260	410	330												12
		280,300,320	470	380
GCT18	500000	220	352	282	750	—	650	—	510	350	—	60	280	12	—	73	1399	—	59.37	—	10	—
		240,250,260	410	330												12
		280,300,320	470	380
		340,360	550	450
GCT19	630000	240,250,260	410	330	775	—	690	—	595	372	—	60	350	12	—	12	1544	—	110.2	—	11	—
		280,300,320	470	380
		340,360,380	550	450
GCT20	800000	260	410	330	825	—	730	—	580	392.5	—	60	350	14		14	2099	—	166.1	—	13	—
		280,300,320	470	380
		340,360,380	550	450
		400	650	540
GCT21	900000	280,300,320	470	380	925	—	825	—	620	405	—	60	350	14	—	14	2482	—	244.7	—	20	—
		340,360,380	550	450
		400,420,440	650	540
GCT22	1000000	320	470	380	950	—	850	—	665	410	—	60	400	14	—	14	2797	—	299.2	—	26	—
		340,360,380	550	450
		400,420,440,450,460	650	540
GCT23	1120000	360,380	550	450	1030	—	900	—	710	440	—	60	400	14	—	14	3183	—	388.8	—	29	—
		400,420,440,450,460,480,500	650	540
GCT24	1400000	380	550	450	1060	—	925	—	730	450	—	70	400	16	—	16	3801	—	482	—	32	—
		400,420,440,450,460,480,500	650	540
		520	800	680
