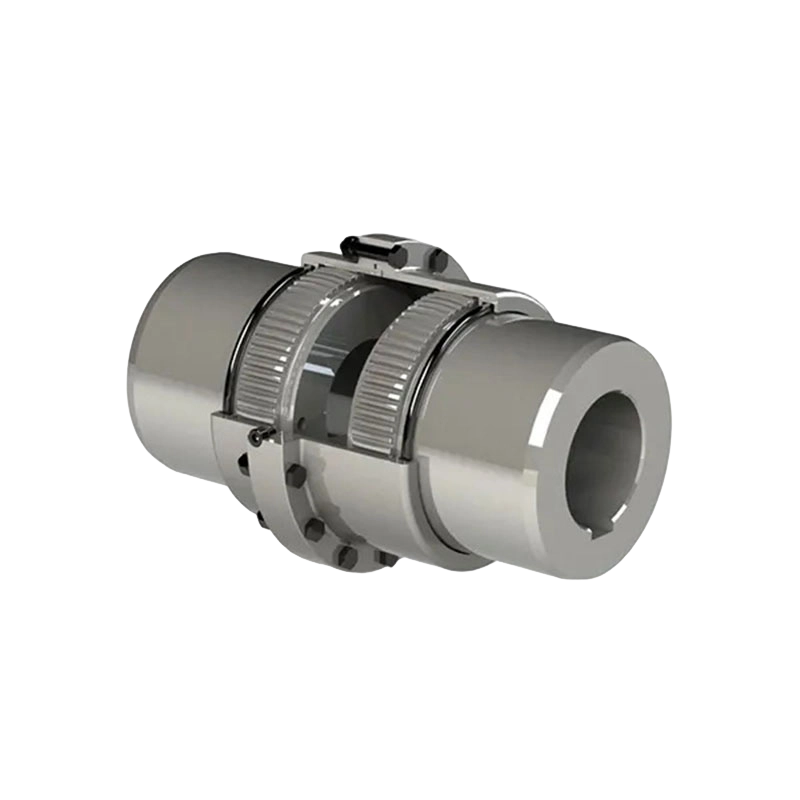

GBD 모터 샤프트 연장 드럼 기어 커플링(Q/YG 11003X-2018)

제품 개요:

GBD 시리즈 모터 샤프트 드럼-기어 커플링은 뛰어난 동력 전달 솔루션을 나타냅니다. 견고하고 신뢰성이 높으며 다용도성이 뛰어난 설계가 특징이며 다양한 산업 분야에서 널리 활용됩니다. 모터 샤프트를 구동 장비에 연결하는 중요한 링크 역할을 하는 이 커플링은 기계 시스템 내에서 토크의 원활한 전달과 회전 운동의 원활한 실행을 보장하는 데 중추적인 역할을 합니다. Q/YG 11003X-2018 기업 표준을 엄격하게 준수하여 제조된 이 제품은 최고 수준의 엔지니어링 및 제조 우수성을 입증합니다.

주요 기술 특징:

1. 탁월한 보상 능력: GBD 커플링의 가장 독특한 특징은 축, 반경 및 각도 오정렬을 보상하는 고유한 능력입니다. 이 기능은 정확한 샤프트 정렬을 유지하는 것이 어려운 작동 환경에서 특히 중요합니다. 정렬 불량으로 인한 장비 마모를 효과적으로 완화하고 비용이 많이 드는 가동 중지 시간의 위험을 최소화합니다.

2. 진동 감쇠 및 충격 저항: 정밀하게 설계된 드럼-기어 메커니즘은 동력 전달 중에 발생하는 진동과 충격 부하를 효과적으로 흡수하도록 설계되어 전체 시스템의 부드럽고 안정적인 작동을 보장합니다.

3. 견고하고 내구성이 뛰어난 구조: 고강도 재료로 제작되고 첨단 제조 공정을 활용한 이 제품은 산업 환경에 내재된 무거운 하중, 가혹한 작동 조건 및 동적 응력을 견딜 수 있어 매우 긴 사용 수명을 보장합니다.

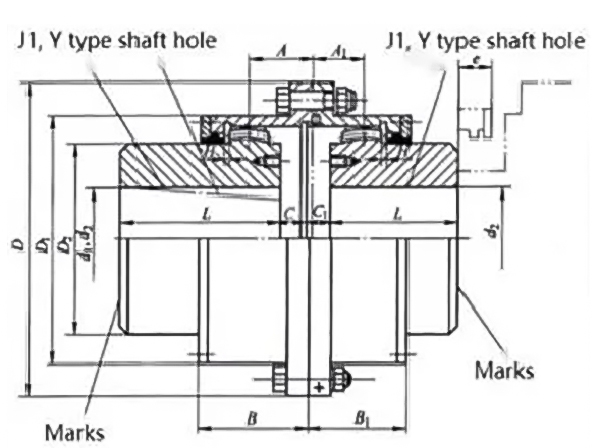

4. 컴팩트하고 정밀하게 설계된 구조: 구조 다이어그램에 설명된 바와 같이 커플링 어셈블리는 외부 슬리브가 내부 기어 메커니즘에 단단히 볼트로 고정되어 매우 효율적인 동력 커플링을 촉진하는 정밀 엔지니어링 설계가 특징입니다.

주요 기술 매개변수:

특정 모델 및 사양에 따라 GBD 시리즈는 가벼운 작업부터 큰 작업까지 다양한 애플리케이션 요구 사항을 포괄합니다.

1. 공칭 토크(Tn): 1.6kN·m(모델 GBD1) ~ 56kN·m(모델 GBD10) 범위의 이 시리즈는 다양한 강도 수준에서 다양한 전력 전송 요구 사항을 충족합니다.

2. 허용 속도(n): 최대 5600r/min(소형 모델의 경우)의 속도에 도달할 수 있는 이 커플링은 고출력, 중부하 작업에서도 안정적인 회전 성능을 유지합니다.

3. 보어 직경 및 길이: 이 시리즈는 직경이 22mm에서 200mm에 이르는 다양한 보어 치수를 지원합니다. 또한 Y형, J1형, Z1형을 포함한 다중 보어 구성을 제공하여 다양한 모터 유형의 샤프트 연장과 완벽한 호환성을 보장합니다.

4. 윤활 및 유지보수: 이 제품에는 윤활유 저장을 위한 전용 내부 저장소가 있습니다. 특정 모델 크기에 따라 그리스 충진량 범위는 107mL ~ 1320mL로 기어 톱니 표면의 철저한 윤활을 보장합니다.

신청 분야:

뛰어난 내하력과 안정성으로 인해 GBD형 커플링은 다음 산업 분야에서 널리 활용됩니다.

1. 야금 및 광산 장비

2. 리프팅 및 운반 기계(예: 항만 장비)

3. 유압 공학 장비 및 제지 기계

4. 기타 중부하 산업용 구동 시스템

설치 및 유지 관리:

GBD형 커플링은 사용자의 편의성을 최우선으로 디자인하였습니다. 설치 및 제거 절차가 간소화되어 기술 인력의 일상적인 유지 관리 및 서비스가 용이해졌습니다. 이러한 유지 관리 용이성은 수리를 위한 가동 중지 시간을 줄일 뿐만 아니라 전체 기계 시스템의 전반적인 비용 효율성과 작동 신뢰성을 향상시킵니다.
