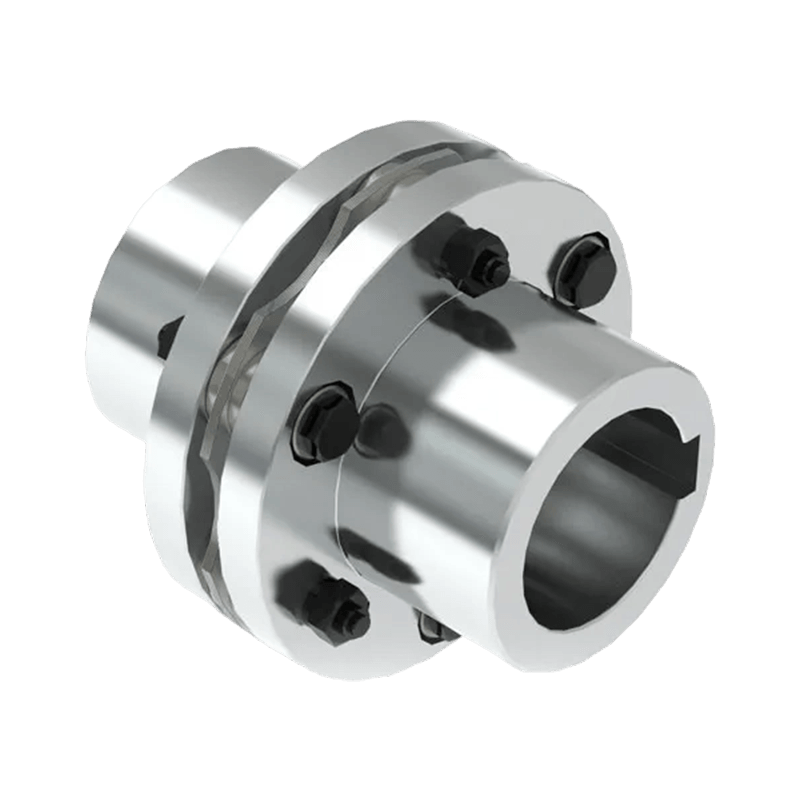

DMA 단일형 탄성 다이어프램 커플링
DMB 유형 키 연결 단일 유형 탄성 다이어프램 커플링 (Q/YP 22004X-2018)은 정밀 토크 전달 시스템용으로 설계된 고성능 금속 탄성 변속기 부품입니다. 주요 연결 설계와 결합된 단일 다이어프램 구조를 채택하여 안정적인 토크 전달을 가능하게 하는 동시에 고강도 금속 다이어프램의 탄성 변형을 통해 축 방향, 각도 및 제한된 반경 방향 오정렬을 효과적으로 보상합니다. 이 구조는 고속 작동 조건에서 높은 비틀림 강성과 안정적인 동적 성능을 보장합니다.
컴팩트한 구조, 백래시 제로 전달 특성, 무급유 작동을 갖춘 DMB 커플링은 서보 시스템, 정밀 기계, 야금 장비, 동력 전달 시스템 등 높은 정밀도와 신뢰성이 요구되는 산업 분야에 널리 적합합니다. 견고한 설계로 작동 안정성이 향상되는 동시에 유지 관리 요구 사항이 줄어들고 장기적인 서비스 수명이 향상됩니다.
- 제품 매개변수
- 메시지 보내기
기술적인 매개변수

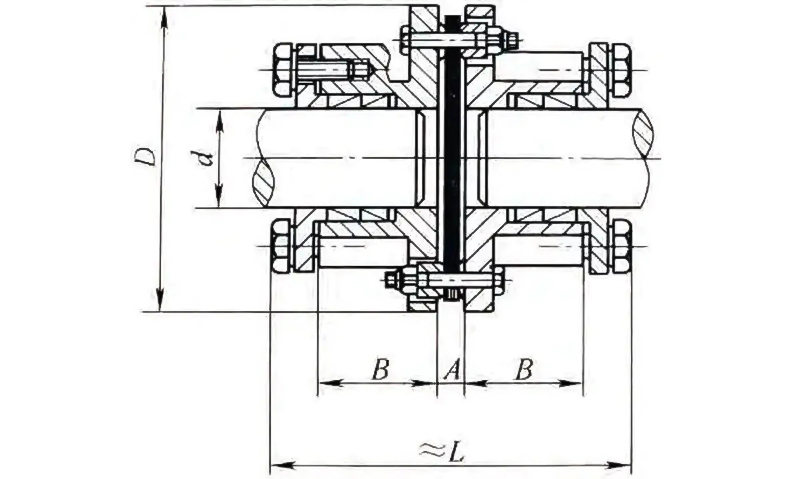

중간 샤프트와 MPJ 다이어프램 커플링의 기본 매개변수 및 주요 치수
| 유형 | 구멍 직경 d | D/mm | L/mm | A/mm | B/mm | 질량 /kg | 허용 가능 속도 [n]/(r.min) | 공칭 토크 T/N·m | 허용 가능 보상 | |
| 각도/(°) | 액셀/mm | |||||||||
| 1 | 8-22 | 68 | 90 | 6.1 | 26 | 0.85 | 20000 | 33 | 1 | ±0.8 |
| 2 | 10-32 | 82 | 95 | 6.6 | 26 | 1.2 | 20000 | 90 | 1 | ±1.0 |
| 3 | 10-35 | 93 | 110 | 8.4 | 29 | 1.7 | 18000 | 173 | 1 | ±1.2 |
| 4 | 10-42 | 104 | 124 | 11.2 | 34 | 2.7 | 15000 | 245 | 1 | ±1.4 |
| 5 | 15-50 | 126 | 152 | 11.7 | 42 | 6.5 | 13000 | 420 | 1 | ±1.6 |
| 6 | 15-60 | 148 | 160 | 11.7 | 48 | 8.9 | 12000 | 772 | 1 | ±1.8 |
| 7 | 20-70 | 168 | 200 | 16.8 | 58 | 15.8 | 10000 | 1270 | 1 | ±2.5 |
