SWC-WH형 비팽창 용접 유니버셜 커플링

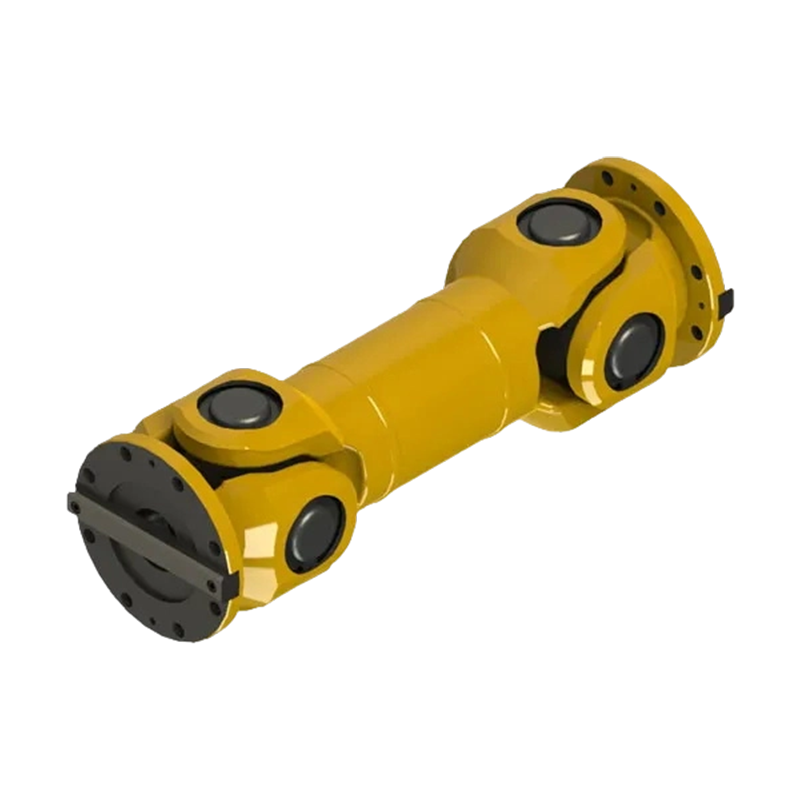

SWC-WH형 용접 유니버설 조인트 커플링(비확장형) 높은 신뢰성과 구조적 단순성을 결합한 변속기 부품입니다. 이는 축 변위 보상이나 열팽창 조정이 필요하지 않은 산업 응용 분야를 위해 특별히 설계되었습니다. 이 제품의 핵심은 용접 조인트 설계를 채택하여 샤프트 사이에 안정적이고 견고한 물리적 연결을 설정할 뿐만 아니라 조립 프로세스를 크게 단순화하고 후속 유지 관리의 복잡성을 줄여줍니다. 정밀하게 설계된 유니버설 조인트 구성을 통해 축 간 최대 15°~25°의 각도 오정렬을 유연하게 보상할 수 있어 효율적인 토크 전달을 보장하는 동시에 정밀 연결 부품의 기계적 응력 집중을 크게 줄일 수 있습니다.
성능 매개변수 측면에서 이 시리즈는 2.5kN·m에서 1000kN·m까지의 궤도 토크 범위와 100mm에서 550mm까지 확장되는 회전 직경을 통해 강력한 적응성을 보여줍니다. 열악한 산업 환경에서도 탁월한 피로 저항성을 보장하기 위해 고품질 소재로 제작되었습니다. 높은 토크 효율성과 컴팩트한 용접 구조를 결합한 이 솔루션은 야금, 광업, 자재 취급 및 식품 가공과 같은 산업에서 안정적인 동력 전달을 달성하는 데 이상적인 선택입니다.
- 제품 매개변수
- 메시지 보내기
기술적인 매개변수

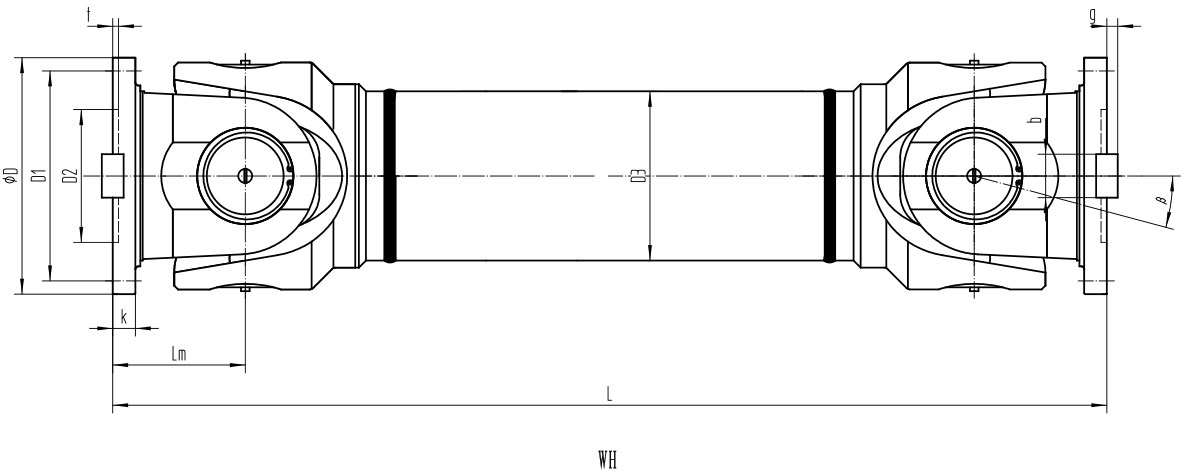

WH형 비팽창 용접 유니버셜 커플링의 기본 매개변수 및 주요 치수
| 유형 | 회전 직경 D/mm | 공칭 토크 Tn/kN·m | 피로 토크 Tf/kN·m | 베어링 수명 계수 L | 축 각도 β/(°) | 치수/mm | 순간 관성의 l/kg·m² | 질량m/kg | |||||||||||
| L 분 | D₁(js11) | D²(H7) | D₃ | L m | n x Φd | k | t | b(h9) | g | L 분 | 100mm 증가 | L 분 | 100mm 증가 | ||||||
| SWC100WH | 100 | 2.5 | 1.25 | 5.795×10 -4 | ≤25 | 243 | 84 | 57 | 60 | 55 | 6×Φ9 | 7 | 2.5 | 0.004 | 0.0002 | 4.5 | 0.35 | ||
| SWC120WH | 120 | 5 | 2.5 | 4.641×10 -3 | ≤25 | 307 | 102 | 75 | 70 | 65 | 8×Φ11 | 8 | 2.5 | 0.01 | 0.0004 | 7.7 | 0.55 | ||
| SWC150WH | 150 | 10 | 5 | 0.51×10 1 | ≤25 | 350 | 130 | 90 | 89 | 80 | 8×Φ13 | 10 | 3 | — | — | 0.037 | 0.0016 | 18 | 0.85 |
| SWC180WH | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 480 | 155 | 105 | 114 | 110 | 8×Φ17 | 17 | 5 | 24 | 7 | 0.15 | 0.007 | 48 | 2.8 |
| SWC200WH | 200 | 36 | 18 | 1.115 | ≤15 | 500 | 170 | 120 | 133 | 115 | 8×Φ17 | 17 | 5 | 28 | 8 | 0.245 | 0.013 | 72 | 3.7 |
| SWC225WH | 225 | 56 | 28 | 7.812 | ≤15 | 520 | 196 | 135 | 152 | 120 | 8×Φ17 | 20 | 5 | 32 | 9 | 0.365 | 0.023 | 78 | 4.9 |
| SWC250WH | 250 | 80 | 40 | 2.82×10² | ≤15 | 620 | 218 | 150 | 168 | 140 | 8×Φ19 | 25 | 6 | 40 | 12.5 | 0.847 | 0.028 | 124 | 5.3 |
| SWC285WH | 285 | 120 | 58 | 8.28×10² | ≤15 | 720 | 245 | 170 | 194 | 160 | 8×Φ21 | 27 | 7 | 40 | 15 | 1.756 | 0.051 | 185 | 6.3 |
| SWC315WH | 315 | 160 | 80 | 2.79×10² | ≤15 | 805 | 280 | 185 | 219 | 180 | 10×Φ23 | 32 | 8 | 40 | 15 | 2.893 | 0.08 | 262 | 8 |
| SWC350WH | 350 | 225 | 110 | 7.44×10² | ≤15 | 875 | 315 | 210 | 245 | 194 | 10×Φ23 | 35 | 8 | 50 | 16 | 4.814 | 0.146 | 349 | 11.5 |
| SWC390WH | 390 | 320 | 160 | 1.86×10³ | ≤15 | 955 | 340 | 235 | 267 | 215 | 10×Φ25 | 40 | 8 | 70 | 18 | 8.406 | 0.222 | 506 | 15 |
| SWC440WH | 440 | 500 | 250 | 8.25×10³ | ≤15 | 1155 | 390 | 255 | 325 | 260 | 16×Φ28 | 42 | 10 | 80 | 20 | 15.79 | 0.474 | 790 | 21.7 |
| SWC490WH | 490 | 700 | 350 | 2.154×10⁴ | ≤15 | 1205 | 435 | 275 | 351 | 270 | 16×Φ31 | 47 | 12 | 90 | 22.5 | 27.78 | 0.69 | 1104 | 27.3 |
| SWC550WH | 550 | 1000 | 500 | 6.335×10⁴ | ≤15 | 1355 | 492 | 320 | 426 | 305 | 16×Φ31 | 50 | 12 | 100 | 22.5 | 48.32 | 1.357 | 1526 | 34 |
