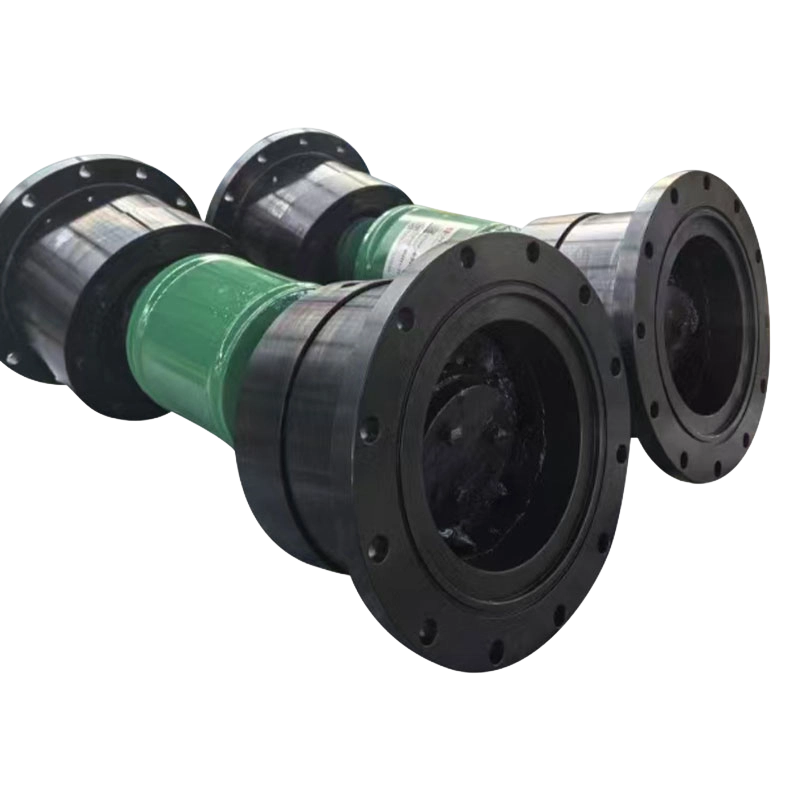

QWL 유형 볼 케이지 유니버설 커플링

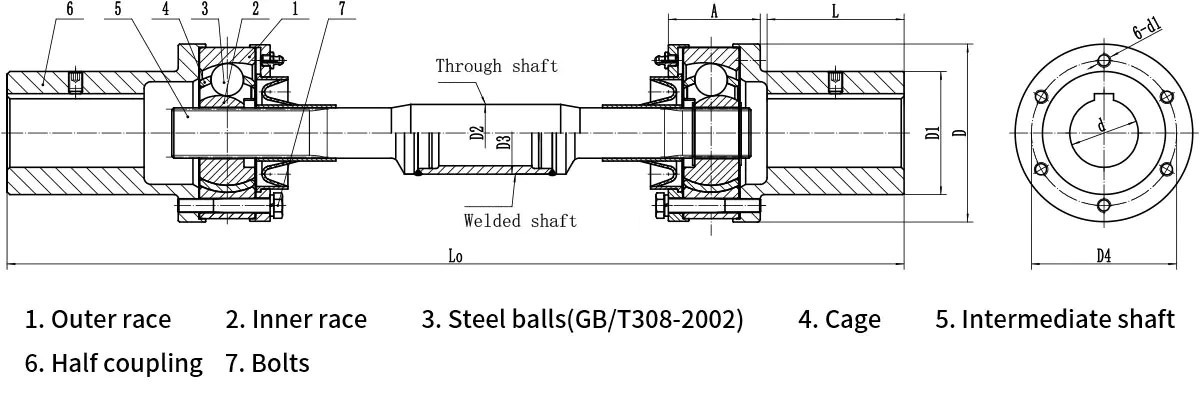

는 QWL 시리즈 볼 케이지 범용 커플링 높은 정밀도와 등속 전달 특성을 결합한 동력 전달 부품입니다. 핵심 장점은 각도가 어긋나거나 약간의 변위가 있는 경우에도 구동 샤프트와 구동 샤프트 사이에서 완벽하게 동기식, 등속 회전을 유지할 수 있는 능력에 있습니다. 이 성능은 표준 크로스 샤프트 유니버셜 커플링의 성능을 훨씬 능가합니다. 토크는 케이지 창과 궤도 사이에서 정밀 강철 볼의 순수한 롤링 동작을 통해 전달됩니다.

는 series offers nominal torque ratings ranging from 180 N·m to 10,000 N·m and swing diameters between 85 mm and 275 mm, while supporting maximum angular misalignments of 14° to 18°. Thanks to its symmetrical raceway design and stable mechanical structure, the QWL coupling offers robust impact resistance while effectively eliminating speed fluctuations and vibrations during transmission. Widely used in applications requiring exceptional transmission precision—such as metallurgical rolling mill roller tables, CNC machine tool spindles, precision conveyor lines, and the slewing mechanisms of construction machinery—it serves as an ideal connection solution for achieving high-precision motion control under heavy-load operating conditions.
