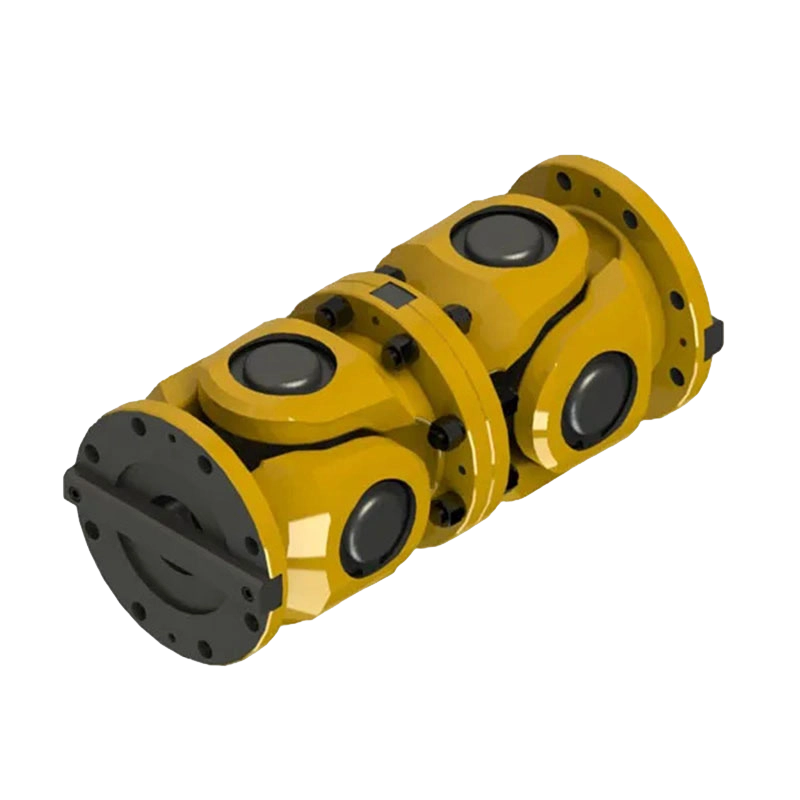

SWC-WD 비신축식 짧은 범용 커플링
SWC-WD 시리즈 비신축형 짧은 유형 범용 커플링 설치 공간이 극도로 제한된 산업 환경을 위해 특별히 설계되었습니다. 핵심 기능은 제한된 공간 내에서 장비 레이아웃을 크게 최적화하는 컴팩트하고 텔레스코픽이 없는 짧은 디자인입니다. 정밀하게 설계된 유니버셜 조인트 구성 덕분에 커플링은 최대 15°의 각도 오정렬을 효율적으로 수용합니다. 원활하고 지속적인 동력 전달을 보장하는 동시에 연결된 부품의 기계적 응력과 마모를 크게 줄여 고정밀 각도 보상과 효율적인 공간 활용이 필요한 응용 분야에 이상적인 솔루션입니다.
성능면에서 SWC-WD 커플링은 탁월한 토크 전달 효율과 장기적인 내구성을 제공합니다. 22.4kN·m ~ 1000kN·m의 공칭 토크 범위를 통해 정밀 로봇 공학부터 고강도 컨베이어 시스템에 이르기까지 다양한 응용 분야의 엄격한 요구 사항을 충족할 수 있습니다. 고품질 소재와 정밀 가공을 특징으로 하는 견고한 구조는 전력 손실을 최소화하고 열악한 환경에서도 작동 신뢰성을 보장하며 현대 산업 전력 시스템에 대한 간단한 구조, 설치 용이성 및 낮은 유지 관리 비용이 특징인 신뢰할 수 있는 연결 솔루션을 제공합니다.
- 제품 매개변수
- 메시지 보내기

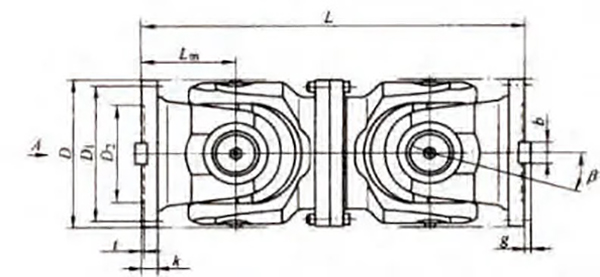

WD 유형 비신축 짧은 범용 커플 링의 기본 매개 변수 및 주요 치수
| 유형 | 회전 직경 D/mm | 공칭 토크 Tn/kN.m | 피로 토크 Tf/kN.m | 베어링 수명 계수 L | 축 각도 β/(°) | 치수/mm | 관성모멘트 I/ kg·m² | 질량m/kg | |||||||||
| L | D₁(js11) | D²(H7) | D₃ | L m | n x Φd | k | t | b(h9) | g | ||||||||
| SWC180WD | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 440 | 155 | 105 | 114 | 110 | 8×Φ17 | 17 | 5 | 24 | 7 | 0.145 | 52 |
| SWC200WD | 200 | 36 | 18 | 1.115 | ≤15 | 460 | 170 | 120 | 133 | 115 | 8×Φ17 | 17 | 5 | 28 | 8 | 0.261 | 76 |
| SWC225WD | 225 | 56 | 28 | 7.812 | ≤15 | 480 | 196 | 135 | 152 | 120 | 8×Φ17 | 20 | 5 | 32 | 9 | 0.355 | 82 |
| SWC250WD | 250 | 80 | 40 | 2.82×10² | ≤15 | 560 | 218 | 150 | 168 | 140 | 8×Φ19 | 25 | 6 | 40 | 12.5 | 0.831 | 127 |
| SWC285WD | 285 | 120 | 58 | 8.28×10² | ≤15 | 640 | 245 | 170 | 194 | 160 | 8×Φ21 | 27 | 7 | 40 | 15 | 1.715 | 189 |
| SWC315WD | 315 | 160 | 80 | 2.79×10² | ≤15 | 720 | 280 | 185 | 219 | 180 | 10×Φ23 | 32 | 8 | 40 | 15 | 2.82 | 270 |
| SWC350WD | 350 | 225 | 110 | 7.44×10² | ≤15 | 776 | 310 | 210 | 245 | 194 | 10×Φ23 | 35 | 8 | 50 | 16 | 4.791 | 370 |
| SWC390WD | 390 | 320 | 160 | 1.86×10³ | ≤15 | 860 | 345 | 235 | 267 | 215 | 10×Φ25 | 40 | 8 | 70 | 18 | 8.229 | 524 |
| SWC440WD | 440 | 500 | 250 | 8.25×10³ | ≤15 | 1040 | 390 | 255 | 325 | 260 | 16×Φ28 | 42 | 10 | 80 | 20 | 15.32 | 798 |
| SWC490WD | 490 | 700 | 350 | 2.154×10⁴ | ≤15 | 1080 | 435 | 275 | 351 | 270 | 16×Φ31 | 47 | 12 | 90 | 22.5 | 25.74 | 1055 |
| SWC550WD | 550 | 1000 | 500 | 6.335×10⁴ | ≤15 | 1220 | 492 | 320 | 426 | 305 | 16×Φ31 | 50 | 12 | 100 | 22.5 | 46.78 | 1524 |
