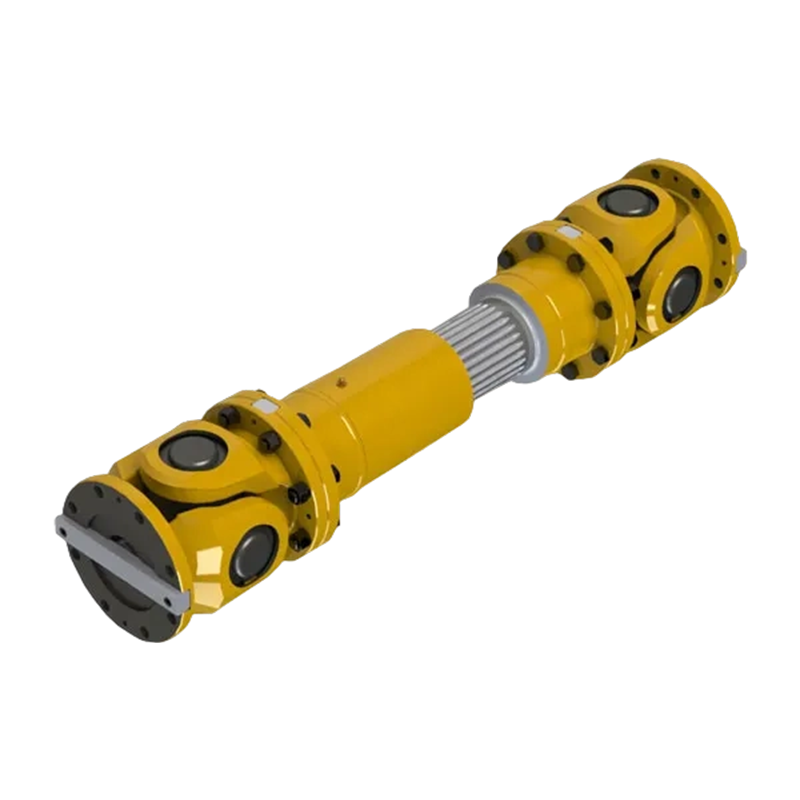

SWC-BF 표준 확장 플랜지형 유니버셜 커플링
SWC-BF 표준 텔레스코픽 플랜지 유니버설 조인트 효율적인 토크 전달 및 각도 편차 보상에 대한 요구 사항을 충족하도록 설계된 고급 엔지니어링 솔루션입니다. 독특한 플랜지 설계와 텔레스코픽 구조로 인해 축 변위 및 각도 정렬 불량을 흡수하는 능력이 탁월하여 장비 연결에 가해지는 응력을 효과적으로 줄이고 시스템의 전체 수명을 연장합니다. 이 커플링은 견고한 플랜지 구조를 채택하고 매우 높은 토크 지지 용량(예: SWC550BF 모델의 공칭 토크는 최대 1000kN·m에 도달할 수 있음)을 갖고 있어 야금, 석유화학, 해양 공학, 중장비 등 가혹한 산업 응용 환경에 적응할 수 있습니다. 이러한 견고한 변속기 솔루션을 제공하는 동시에 관련 분야에서는 나일론 기어 커플링, 나일론 슬리브 기어 커플링, 나일론 내부 기어 커플링, 플렉서블 나일론 기어 커플링과 같은 구성요소를 통합하여 다양한 작업 조건의 유연한 변속기 요구를 충족시켜 정확하고 안정적인 동력 전달을 보장하는 경우가 많습니다. 이 제품은 생산 시 업계 표준을 엄격히 준수하여 높은 일관성과 호환성을 보장합니다. 설치가 쉽고 유지 관리 요구 사항이 낮아 기업의 운영 비용과 가동 중지 시간이 크게 줄어듭니다.
- 제품 매개변수
- 메시지 보내기
기술적인 매개변수

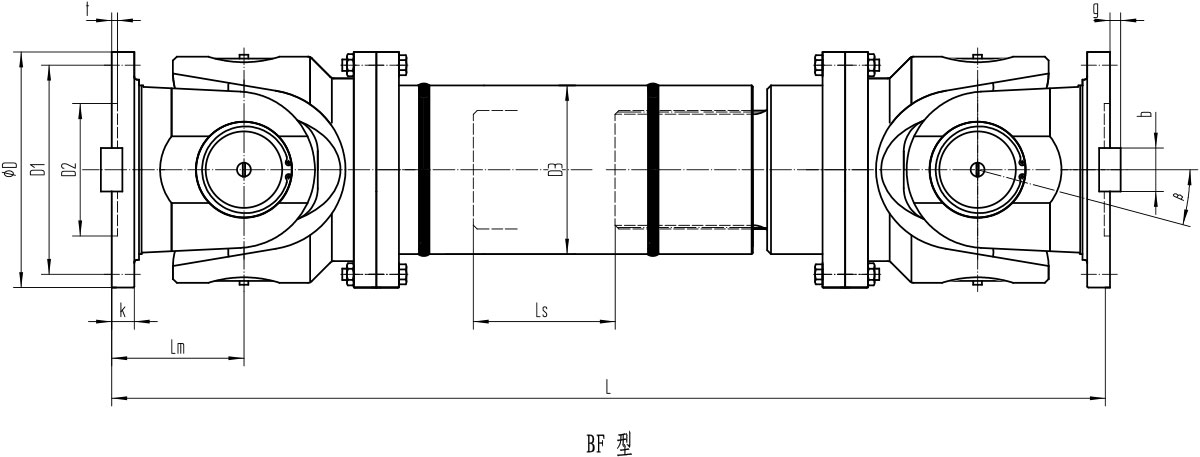

BF 표준 확장 플랜지 범용 커플 링 기본 매개 변수 및 주요 치수
| 유형 | 회전 직경 D/mm | 공칭 토크 Tn/kN·m | 피로 토크 Tf/kN·m | 베어링 수명 요인 L | 축 각도 β/(°) | 확장 계약하다 수량 LS/mm | 치수/mm | 관성 모멘트 I/kg·m² | 질량 m/kg | |||||||||||
| L 분 | D₁ (jS11) | D² (H7) | D₃ | LM | n×Φd | k | t | b (h9) | g | L 분 | 증가 100mm | L 분 | 증가 100mm | |||||||
| SWC180BF | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 100 | 840 | 155 | 105 | 114 | 110 | 8×Φ17 | 17 | 5 | 24 | 7 | 0.267 | 0.007 | 80 | 2.8 |
| SWC200BF | 200 | 36 | 18 | 1.115 | ≤15 | 110 | 860 | 170 | 120 | 133 | 115 | 8×Φ17 | 17 | 5 | 28 | 8 | 0.505 | 0.013 | 109 | 3.7 |
| SWC225BF | 225 | 56 | 28 | 7.812 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8×Φ17 | 20 | 5 | 32 | 9 | 0.788 | 0.023 | 138 | 4.9 |
| SWC250BF | 250 | 80 | 40 | 2.82×10² | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8×Φ19 | 25 | 6 | 40 | 12.5 | 1.445 | 0.028 | 196 | 5.3 |
| SWC285BF | 285 | 120 | 58 | 8.28×10² | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8×Φ21 | 27 | 7 | 40 | 15 | 2.873 | 0.051 | 295 | 6.3 |
| SWC315BF | 315 | 160 | 80 | 2.79×10² | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10×Φ23 | 32 | 8 | 40 | 15 | 5.094 | 0.08 | 428 | 8 |
| SWC350BF | 350 | 225 | 110 | 7.44×10² | ≤15 | 150 | 1440 | 310 | 210 | 245 | 194 | 10×Φ23 | 35 | 8 | 50 | 16 | 7.476 | 0.146 | 582 | 11.5 |
| SWC390BF | 390 | 320 | 160 | 1.86×10³ | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10×Φ25 | 40 | 8 | 70 | 18 | 16.62 | 0.222 | 817 | 15 |
| SWC440BF | 440 | 500 | 250 | 8.25×10³ | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16×Φ28 | 42 | 10 | 80 | 20 | 28.24 | 0.474 | 1290 | 21.7 |
| SWC490BF | 490 | 700 | 350 | 2.154×10⁴ | ≤15 | 190 | 1985 | 435 | 275 | 351 | 270 | 16×Φ31 | 47 | 12 | 90 | 22.5 | 48.43 | 0.69 | 1721 | 27.3 |
| SWC550BF | 550 | 1000 | 500 | 6.335×10⁴ | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16×Φ31 | 50 | 12 | 100 | 22.5 | 86.98 | 1.357 | 2567 | 34 |
