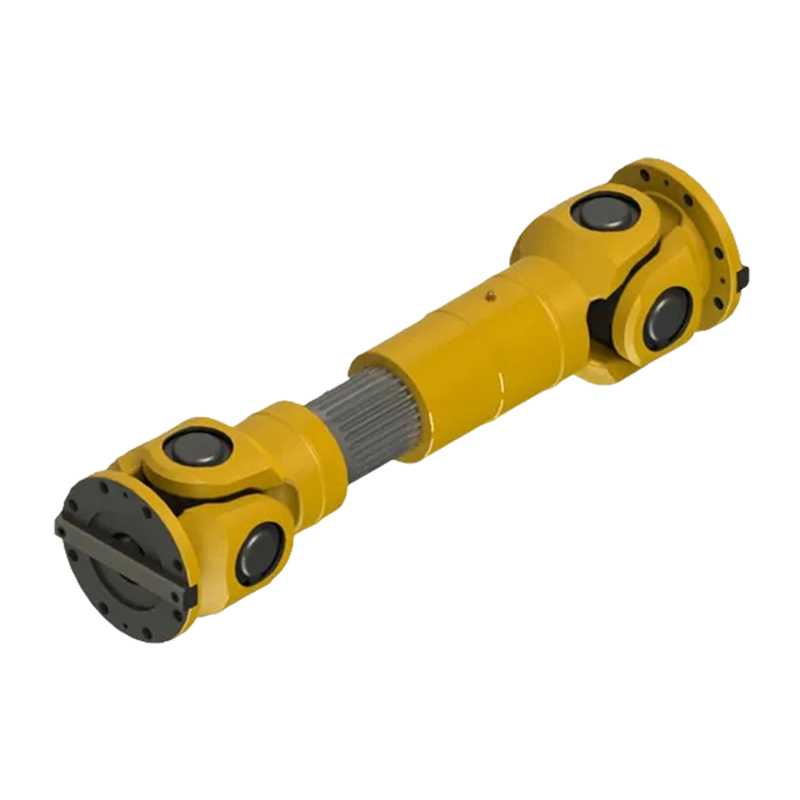

SWC-DH형 단팽창 용접 유니버셜 커플링

SWC-DH 짧은 텔레스코픽 용접 유니버설 조인트 현대 산업에서 공간이 제한된 복잡한 응용 분야를 위해 특별히 설계되었습니다. 짧은 텔레스코픽 기능과 정밀한 유니버설 조인트 구성을 통합하여 컴팩트한 디자인을 유지하면서 안정적인 동력 전달 지원을 제공합니다. 핵심 장점은 최대 15°의 축 오정렬 오류를 정밀하게 보정하는 능력에 있으며, 축 텔레스코픽 조정 범위는 55mm ~ 190mm입니다. 이는 시스템 작동 중 설치 오류를 효과적으로 흡수할 뿐만 아니라 연결 구성요소에 대한 기계적 응력 집중을 크게 줄여줍니다.

제품의 공칭 토크 범위는 22.4kN·m부터 320kN·m까지로 효율적인 토크 전달을 보장하는 동시에 제한된 공간에서 장비 레이아웃의 유연성을 크게 최적화합니다. 고정밀 각도 보상을 달성하기 위한 이상적인 선택입니다.

이 커플링은 고급 용접 연결 구조를 채택하여 샤프트 간의 조립 공정을 크게 단순화하고 연결 지점에서 탁월한 안정성을 보장합니다. 신속한 통합이 필요하고 연결 강도에 대한 엄격한 요구 사항이 있는 작업 조건에 특히 적합합니다. 고급 소재를 사용하여 내피로성과 내구성이 뛰어난 제품입니다. 전력 손실을 최소화하면서 로봇, 자동화 시스템, 대형 컨베이어 기계 등 다양한 고강도 작업 환경에 적응할 수 있습니다.

180mm ~ 390mm 범위의 회전 직경을 갖춘 견고한 설계와 정밀 엔지니어링 기술을 통해 기계의 전반적인 작동 효율성을 향상시키는 동시에 일일 유지 관리 비용을 절감하고 다양한 정밀 동력 전달 체인에 대해 장기적이고 안정적인 보호를 제공합니다.
