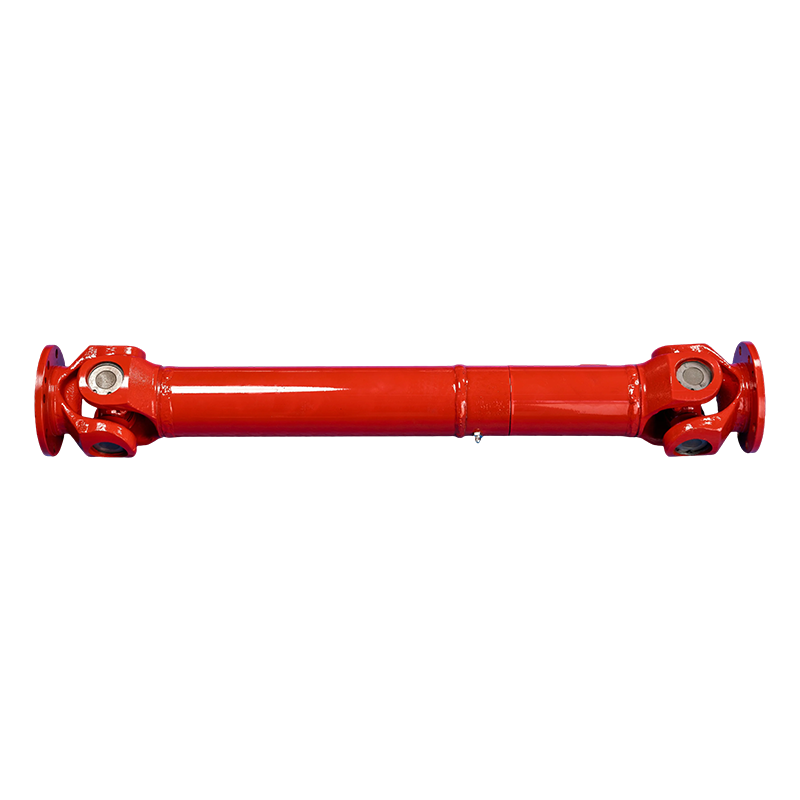

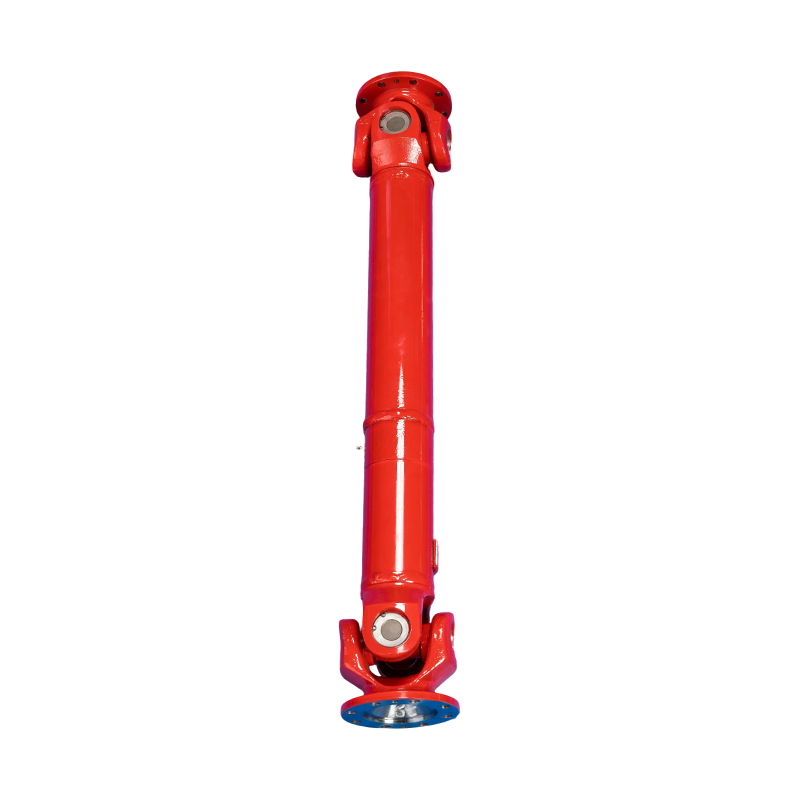

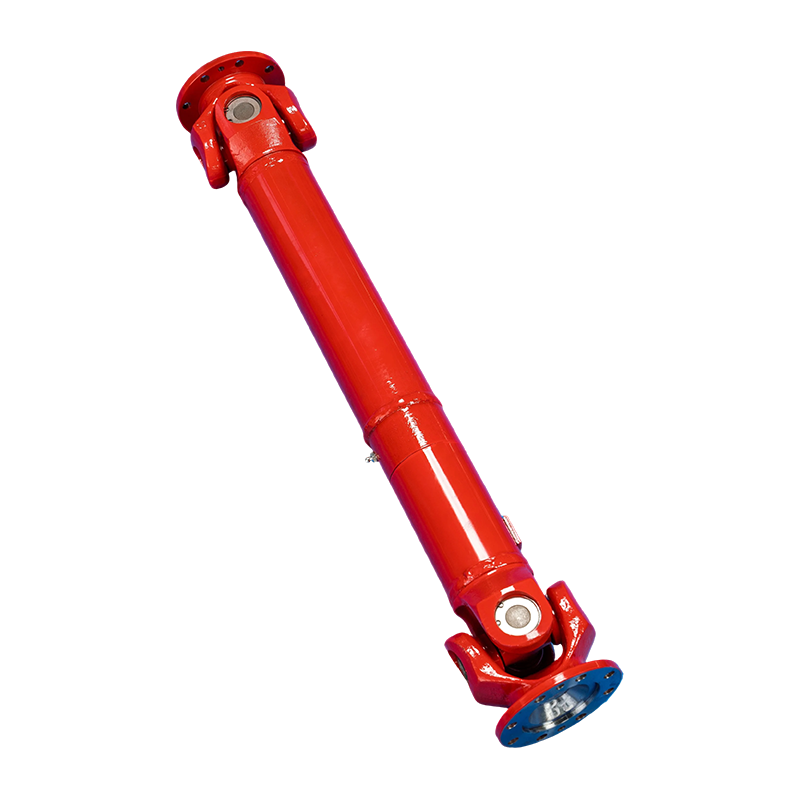

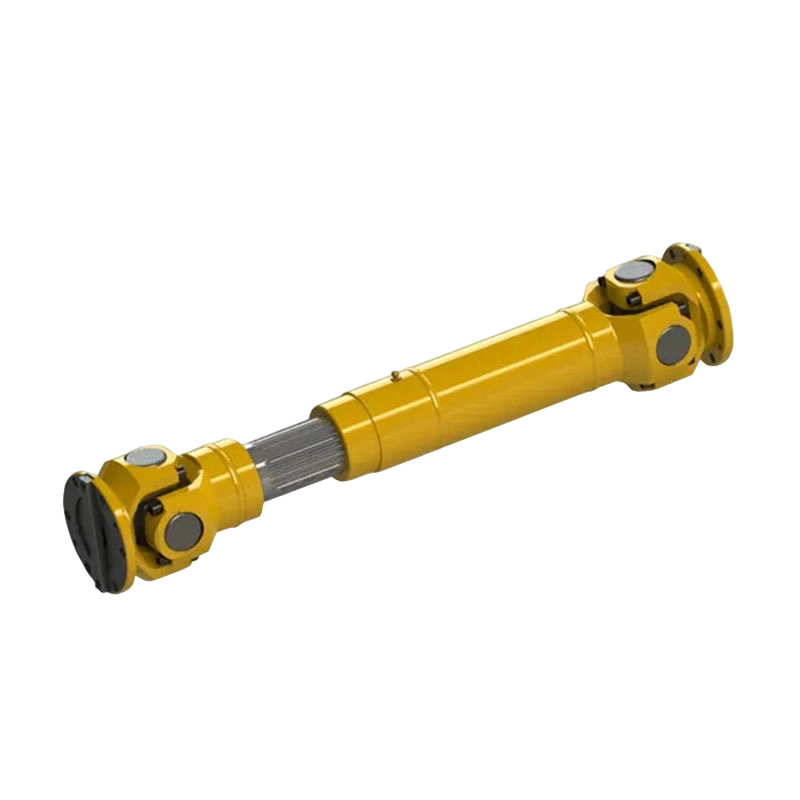

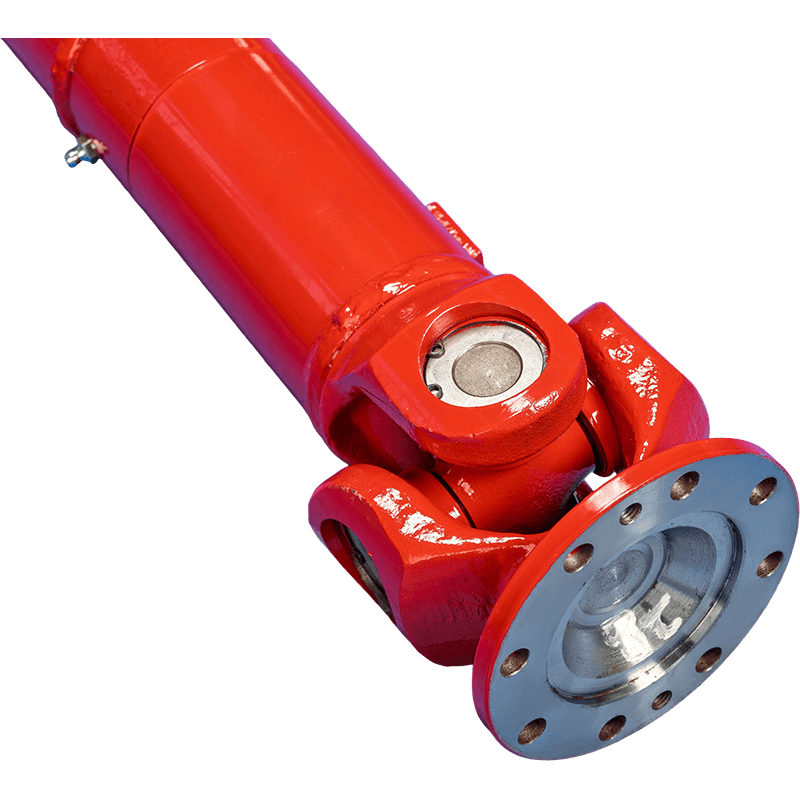

SWC-CH형 장팽창 용접 유니버셜 커플링
SWC-CH 유형 대형 텔레스코픽 용접 유니버설 조인트 SWC-CH형 대형 텔레스코픽 용접 유니버셜 조인트의 핵심 장점은 뛰어난 축 보상 능력에 있습니다. 긴 텔레스코픽 스트로크를 통해 장비 작동 시 열팽창과 수축, 큰 변위를 효과적으로 흡수하여 지속적이고 안정적인 동력 전달을 보장합니다. 용접 연결 설계는 전반적인 구조적 안정성을 향상시킬 뿐만 아니라 15° 축 오정렬 각도를 지원하는 유니버설 조인트 구조와 결합되어 정밀 부품의 기계적 응력 부하를 크게 줄여줍니다.
SWC-CH 유형 대형 텔레스코픽 용접 유니버셜 조인트는 최대 1000kN·m의 공칭 토크와 최대 1000mm의 초대형 텔레스코픽 조정 범위를 지원하여 석유화학, 야금 및 중부하 이송 시스템의 극한 변위 요구 사항을 완벽하게 충족하는 강력한 성능을 나타냅니다. 효율적인 토크 전달과 우수한 내피로성 소재를 사용하여 장비 수명을 크게 연장하고 전력 손실을 줄여 고효율과 낮은 유지 관리 비용을 추구하는 현대 중공업에 이상적인 연결 솔루션입니다.
- 제품 매개변수
- 메시지 보내기

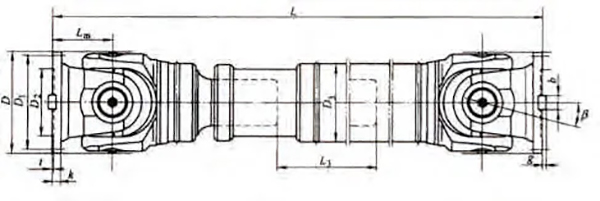

CH 형 장팽창 용접 범용 커플 링의 기본 매개 변수 및 주요 치수
| 유형 | 회전 직경 D/mm | 공칭 토크 Tn/kN.m | 피로 토크 Tf/kN.m | 베어링 수명 인자 L | 축 각도 β/(°) | 확장 수축 수량 LS/mm | 치수/mm | 관성 모멘트 I/kg·m² | 질량m/kg | |||||||||||
| L 분 | D₁ (JS11) | D²(H7) | D₃ | L m | nx Φd | k | t | b (h9) | g | L 분 | 증가 100mm | L 분 | 증가 100mm | |||||||
| SWC180CH1 | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 200 | 925 | 155 | 105 | 114 | 110 | 8×Φ17 | 17 | 5 | 24 | 7 | 0.181 | 0.007 | 74 | 2.8 |
| SWC180CH2 | 700 | 1425 | 0.216 | 104 | ||||||||||||||||
| SWC200CH1 | 200 | 36 | 18 | 1.115 | ≤15 | 200 | 975 | 170 | 120 | 133 | 115 | 8×Φ17 | 17 | 5 | 28 | 8 | 0.328 | 0.013 | 99 | 3.7 |
| SWC200CH2 | 700 | 1475 | 0.402 | 139 | ||||||||||||||||
| SWC225CH1 | 225 | 56 | 28 | 7.812 | ≤15 | 220 | 1020 | 196 | 135 | 152 | 120 | 8×Φ17 | 20 | 5 | 32 | 9 | 0.561 | 0.023 | 132 | 4.9 |
| SWC225CH2 | 700 | 1500 | 0.674 | 182 | ||||||||||||||||
| SWC250CH1 | 250 | 80 | 40 | 2.82×10² | ≤15 | 300 | 1215 | 218 | 150 | 168 | 140 | 8×Φ19 | 25 | 6 | 40 | 12.5 | 1.017 | 0.028 | 190 | 5.3 |
| SWC250CH2 | 700 | 1615 | 1.126 | 235 | ||||||||||||||||
| SWC285CH1 | 285 | 120 | 58 | 8.28×10² | ≤15 | 400 | 1475 | 245 | 170 | 194 | 160 | 8×Φ21 | 27 | 7 | 40 | 15 | 2.156 | 0.051 | 300 | 6.3 |
| SWC285CH2 | 800 | 1875 | 2.36 | 358 | ||||||||||||||||
| SWC315CH1 | 315 | 160 | 80 | 2.79×10² | ≤15 | 400 | 1600 | 280 | 185 | 219 | 180 | 10×Φ23 | 32 | 8 | 40 | 15 | 3.812 | 0.08 | 434 | 8 |
| SWC315CH2 | 800 | 2000 | 4.15 | 514 | ||||||||||||||||
| SWC350CH1 | 350 | 225 | 110 | 7.44×10² | ≤15 | 400 | 1715 | 310 | 210 | 245 | 194 | 10×Φ23 | 35 | 8 | 50 | 16 | 5.926 | 0.146 | 622 | 11.5 |
| SWC350CH2 | 800 | 2115 | 6.814 | 773 | ||||||||||||||||
| SWC390CH1 | 390 | 320 | 160 | 1.86×10³ | ≤15 | 400 | 1845 | 345 | 235 | 267 | 215 | 10×Φ25 | 40 | 8 | 70 | 18 | 12.73 | 0.222 | 817 | 15 |
| SWC390CH2 | 800 | 2245 | 13.62 | 964 | ||||||||||||||||
| SWC440CH1 | 440 | 500 | 250 | 8.25×10³ | ≤15 | 400 | 2110 | 390 | 255 | 325 | 260 | 16×Φ28 | 42 | 10 | 80 | 20 | 22.54 | 0.474 | 131 | 21.7 |
| SWC440CH2 | 800 | 2510 | 24.43 | 153 | ||||||||||||||||
| SWC490CH1 | 490 | 700 | 350 | 2.154×10⁴ | ≤15 | 400 | 2220 | 435 | 275 | 351 | 270 | 16×Φ31 | 47 | 12 | 90 | 22.5 | 35.21 | 0.69 | 164 | 27.3 |
| SWC490CH2 | 800 | 2620 | 37.11 | 186 | ||||||||||||||||
| SWC550CH1 | 550 | 1000 | 500 | 6.335×10⁴ | ≤15 | 400 | 2585 | 492 | 320 | 426 | 305 | 16×Φ31 | 50 | 12 | 100 | 22.5 | 72.79 | 1.357 | 258 | 34 |
| SWC550CH2 | 1000 | 3085 | 79.57 | 304 | ||||||||||||||||
