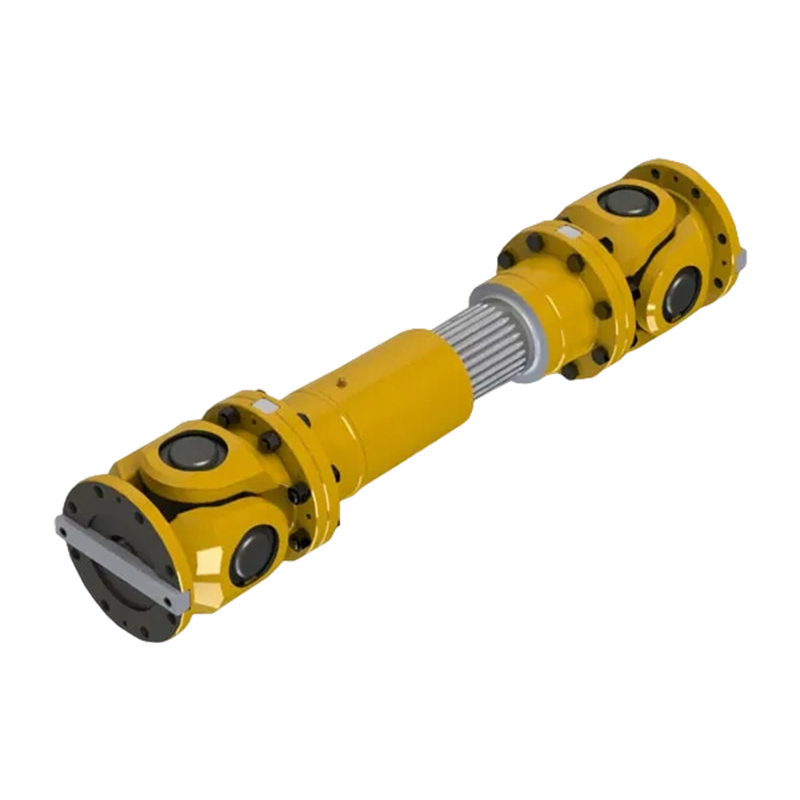

SWC-BF 대형 표준 확장 플랜지 범용 커플링

Name: SWC-BF 대형 표준 확장 플랜지 범용 커플링
Rating: 5 (99 reviews)

SWC-BF 대형 표준 텔레스코픽 플랜지 유니버설 커플링 초고토크 전달과 유연한 변위 보상을 통합한 중장비의 핵심 부품입니다. 고유한 표준 텔레스코픽 플랜지 설계는 장비에 탁월한 축 확장 및 수축 기능을 부여하여 시스템 작동 중 열팽창, 냉간 수축 또는 프레임 변형으로 인한 축 변위를 효과적으로 흡수하여 복잡한 동적 조건에서 동력 전달의 지속적인 안정성을 보장합니다.

이 제품 시리즈는 620mm ~ 1320mm 범위의 회전 직경, 인상적인 16000kN·m에 달하는 공칭 토크, 9600kN·m의 최대 피로 토크를 갖춘 견고한 사양을 입증하여 철강 제련, 광산 파쇄, 에너지 생성 및 조선 엔지니어링과 같은 까다로운 분야에서 고부하 문제를 처리할 수 있습니다. 정밀한 유니버셜 조인트 구성을 통해 이 커플링은 5°~15°의 축 편차 각도 범위 내에서 정확한 각도 변위 보상을 달성하여 연결된 장비의 기계적 응력과 마모를 크게 줄일 수 있습니다.

산업 표준을 엄격하게 준수하는 내구성 있는 구조 설계를 통해 높은 전력 변환 효율을 보장할 뿐만 아니라 장기간 작동 시 유지 관리 비용을 대폭 절감합니다. 대규모 산업 시스템에서 높은 신뢰성의 연결을 달성하기 위한 이상적인 기술 솔루션입니다.

문의하기

PDF 다운로드

PREV: SWC-BF 표준 확장 플랜지형 유니버셜 커플링
다음: SWC-DH형 단팽창 용접 유니버셜 커플링

제품 매개변수

메시지 보내기

기술적인 매개변수

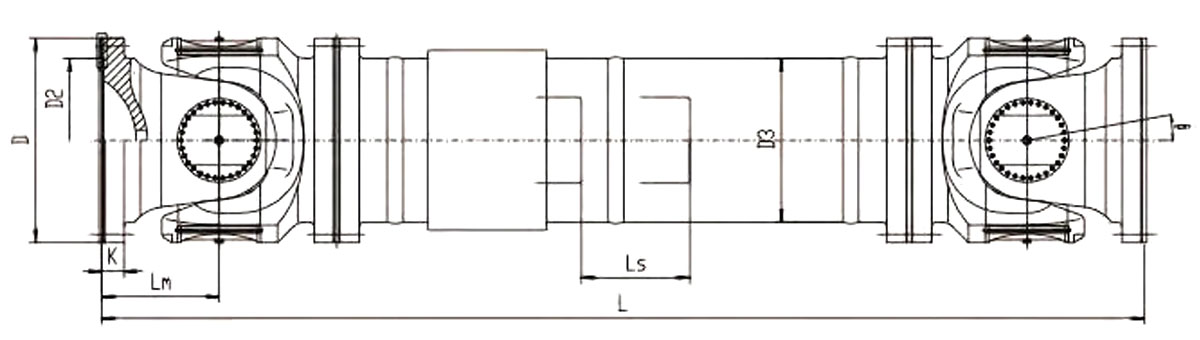

BF 유형 대형 표준 확장 플랜지 범용 커플 링 기본 매개 변수 및 주요 치수

유형	회전 직경 D/mm	공칭 토크 Tn/kN·m	피로 토크 Tf/kN·m	베어링 수명 계수 K	축 각도 β/(°)	확장 수축 수량 LS/mm	치수/mm
							최소			D₁ (jS11)	D² (H7)	D₃	L _m			n×Φd	k
							β=5°	β=10°	β=15°				β=5°	β=10°	β=15°
SWC620BF	620	1600	960	0.21×10 ⁶	5°	250	3100	3180	3220	575	500	480	325	345	355	20×Φ26	70
		1400	840	0.16×10 ⁶	10°
		1220	730	0.13×10 ⁶	15°
SWC680BF	680	2180	1310	0.51×10 ⁶	5°	250	3250	3350	3390	635	550	530	350	375	385	24×Φ26	70
		1900	1140	0.41×10 ⁶	10°
		1640	980	0.32×10 ⁶	15°
SWC740BF	740	2800	1680	1.18×10 ⁶	5°	250	3460	3580	3620	685	600	590	385	415	425	24×Φ33	80
		2450	1470	0.98×10 ⁶	10°
		2100	1260	0.75×10 ⁶	15°
SWC780BF	780	3200	1920	1.73×10 ⁶	5°	250	3720	3860	3920	725	640	630	405	440	455	24×Φ33	90
		2860	1720	1.48×10 ⁶	10°
		2500	1500	1.06×10 ⁶	15°
SWC840BF	840	3600	2160	3.63×10 ⁶	5°	250	3960	4040	4100	775	680	660	460	480	495	24×Φ39	100
		3580	2150	3.11×10 ⁶	10°
		3100	1860	2.23×10 ⁶	15°
SWC920BF	920	5300	3200	9.02×10 ⁶	5°	300	4520	4620	4680	855	730	750	500	525	540	24×Φ39	110
		4700	2820	8.12×10 ⁶	10°
		4050	2430	5.62×10 ⁶	15°
SWC1000BF	1000	6900	4140	18.2×10 ⁶	5°	300	5020	5100	5180	920	800	790	555	575	595	20×Φ45	125
		6000	3600	15.3×10 ⁶	10°
		5200	3120	12.2×10 ⁶	15°
SWC1100BF	1100	9200	5520	46.0×10 ⁶	5°	300	5640	5720	5820	1020	880	860	610	630	655	20×Φ45	135
		8000	4800	36.1×10 ⁶	10°
		6900	4140	30.3×10 ⁶	15°
SWC1200BF	1200	12000	7200	110×10 ⁶	5°	300	6380	6440	6550	1110	960	940	670	685	715	20×Φ52	150
		10400	6240	94×10 ⁶	10°
		9000	5400	74×10 ⁶	15°
SWC1280BF	1280	14600	8760	212×10⁶	5°	350	7200	7280	7360	1190	1020	1000	725	745	765	20×Φ52	160
		12700	7600	165×10 ⁶	10°
		11000	6600	138×10 ⁶	15°
SWC1320BF	1320	16000	9600	288×10 ⁶	5°	350	8000	8080	8150	1230	1040	1020	750	770	790	24×Φ52	170
		13900	8340	224×10 ⁶	10°
		12000	7200	187×10 ⁶	15°
