SWC-BH 표준 확장 용접 범용 커플 링

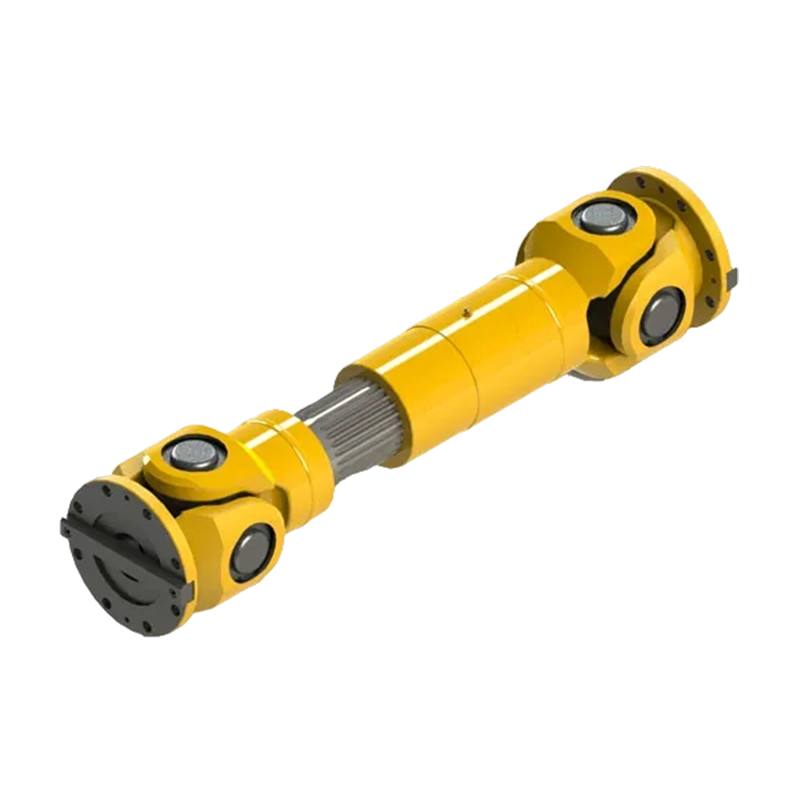

SWC-BH 표준 텔레스코픽 용접 유니버설 조인트 각도 편차가 있는 샤프트 사이에 큰 토크를 전달하기 위해 특별히 설계된 효율적이고 다양한 동력 전달 솔루션입니다. 그 핵심은 독특한 텔레스코픽 구조에 있습니다. 이를 통해 축 변위를 유연하게 보상하고 상당한 각도 오정렬에 적응할 수 있어 연결된 장비의 응력 부하를 효과적으로 줄이고 전체 전송 시스템의 신뢰성을 향상시킬 수 있습니다. 이 시리즈의 제품은 정밀 용접 기술을 사용하여 제조되며 구조적 강도와 내구성이 매우 높습니다. 공칭 토크 베어링 용량은 최대 1000kN·m에 도달할 수 있어 다양한 가혹한 산업 과제를 해결할 수 있습니다. 복잡한 동력 전달 체인을 구성할 때 이 견고한 용접 구조는 나일론 기어 커플링 또는 나일론 슬리브 기어 커플링과 같은 구성 요소와 결합되어 다양한 작동 조건에서 정확하고 안정적인 전력 출력을 보장하는 경우가 많습니다.
SWC-BH 표준 텔레스코픽 용접 유니버셜 조인트는 생산 시 산업 표준을 엄격히 따르며 뛰어난 호환성과 일관성을 가지고 있습니다. 야금, 광업, 에너지, 자재 취급 등 주요 산업 분야에서 널리 사용됩니다. 설치 및 유지 관리가 용이하여 기업의 운영 비용을 크게 절감하고 장비 가동 중지 시간을 단축하여 중장비의 지속적인 작동을 보장합니다.
- 제품 매개변수
- 메시지 보내기

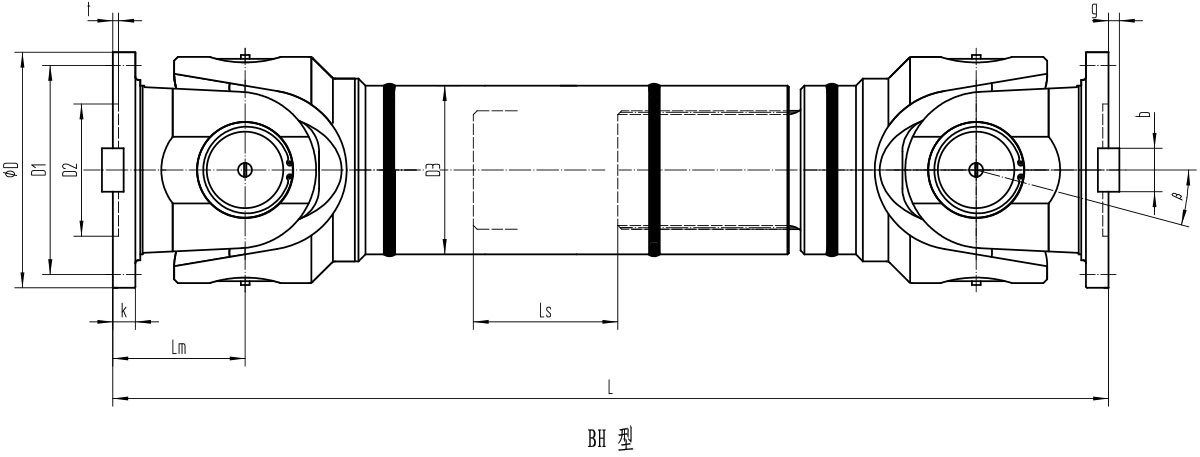

BH 표준 확장 용접 범용 커플 링의 기본 매개 변수 및 주요 치수
| 유형 | 회전 직경 D/mm | 공칭 토크 Tn/kN·m | 피로 토크 Tf/kN·m | 베어링 수명 요인 L | 축 각도 β/(°) | 확장 계약하다 수량 LS/mm | 치수/mm | 관성 모멘트 I/kg·m² | 질량 m/kg | |||||||||||
| L 분 | D₁ (jS11) | D² (H7) | D₃ | L m | n×Φd | k | t | b (h9) | g | L 분 | 증가 100mm | L 분 | 증가 100mm | |||||||
| SWC100BH | 100 | 2.5 | 1.25 | 5.795×10 -4 | ≤25 | 55 | 405 | 84 | 57 | 60 | 55 | 6×Φ9 | 7 | 2.5 | - | - | 0.004 | 0.0002 | 6.1 | 0.35 |
| SWC120BH | 120 | 5 | 2.5 | 4.641×10 -3 | ≤25 | 80 | 485 | 102 | 75 | 70 | 65 | 8×Φ11 | 8 | 2.5 | - | - | 0.011 | 0.0004 | 10.8 | 0.55 |
| SWC150BH | 150 | 10 | 5 | 0.51×10 -1 | ≤25 | 80 | 590 | 130 | 90 | 89 | 80 | 8×Φ13 | 10 | 3 | - | - | 0.042 | 0.0016 | 24.5 | 0.85 |
| SWC180BH | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 100 | 840 | 155 | 105 | 114 | 110 | 8×Φ17 | 17 | 5 | 24 | 7 | 0.175 | 0.007 | 70 | 2.8 |
| SWC200BH | 200 | 36 | 18 | 1.115 | ≤15 | 110 | 860 | 170 | 120 | 133 | 115 | 8×Φ17 | 17 | 5 | 28 | 8 | 0.314 | 0.013 | 98 | 3.7 |
| SWC225BH | 225 | 56 | 28 | 7.812 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8×Φ17 | 20 | 5 | 32 | 9 | 0.538 | 0.023 | 122 | 4.9 |
| SWC250BH | 250 | 80 | 40 | 2.82×10 1 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8×Φ19 | 25 | 6 | 40 | 12.5 | 0.966 | 0.028 | 172 | 5.3 |
| SWC285BH | 285 | 120 | 58 | 8.28×10 1 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8×Φ21 | 27 | 7 | 40 | 15 | 2.011 | 0.05 | 263 | 6.3 |
| SWC315BH | 315 | 160 | 80 | 2.79×10 2 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10×Φ23 | 32 | 8 | 40 | 15 | 3.605 | 0.08 | 382 | 8 |
| SWC350BH | 350 | 225 | 110 | 7.44×10 2 | ≤15 | 150 | 1440 | 310 | 210 | 245 | 194 | 10×Φ23 | 35 | 8 | 50 | 16 | 5.316 | 0.146 | 532 | 11.5 |
| SWC390BH | 390 | 320 | 160 | 1.86×10 3 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10×Φ25 | 40 | 8 | 70 | 18 | 12.16 | 0.222 | 738 | 15 |
| SWC440BH | 440 | 500 | 250 | 8.25×10 3 | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16×Φ28 | 42 | 10 | 80 | 20 | 21.42 | 0.474 | 1190 | 21.7 |
| SWC490BH | 490 | 700 | 350 | 2.154×10 4 | ≤15 | 190 | 1985 | 435 | 275 | 351 | 270 | 16×Φ31 | 47 | 12 | 90 | 22.5 | 34.10 | 0.69 | 1542 | 27.3 |
| SWC550BH | 550 | 1000 | 500 | 6.335×10 4 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16×Φ31 | 50 | 12 | 100 | 22.5 | 68.92 | 1.357 | 2380 | 34 |
당사의 주요 제품은 톱니형 커플링, 탄성 슬리브 컬럼 핀 커플링, 탄성 컬럼 핀 커플링, 탄성 핀이 있는 기어 커플링, 유니버셜 커플링, 타이어 커플링, 조 커플링, 스타 커플링, 다이어프램 커플링, 드럼 커플링 및 그리드 커플링, 올덤 커플링, 플랜지 커플링, 클립 쉘 커플링, GL형 롤러 체인 커플링 및 안전 커플링 등입니다. 우리 회사는 또한 다양한 비표준 커플링 설계 및 제조를 수행합니다.
