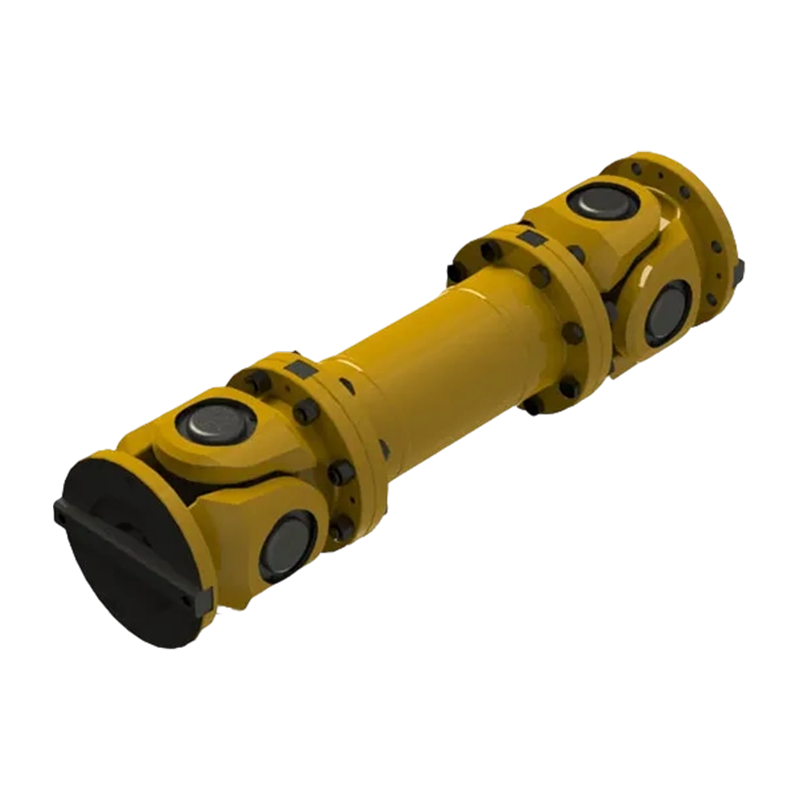

확장 용접이 필요 없는 SWC-WF형 플랜지 유니버셜 커플링
SWC-WF형 비팽창 용접 플랜지 유니버셜 조인트 유선형의 비용접 플랜지 구조를 통해 특히 제지, 화학, 일반 제조업 등 정밀 산업 분야에서 잦은 축 보상이 필요하지 않은 과중한 작업 조건에 안정적이고 효율적인 동력 전달 솔루션을 제공합니다. 커플링은 고강도 금속 비탄성 요소 설계를 채택하고 있으며 핵심 장점은 뛰어난 각도 보상 기능(최대 샤프트 각도 최대 15°)과 매우 높은 토크 전달 효율에 있습니다. 공칭 토크는 최대 1000kN·m까지 전달할 수 있어 열악한 환경에서 중장비 시스템의 연결 안정성과 작동 내구성을 보장합니다. 경량 나일론 기어 커플링이나 나일론 슬리브 기어 커플링과 달리 SWC-WF 시리즈는 구조적 강성과 높은 토크 하에서의 쉬운 설치에 더 중점을 둡니다. 그러나 복잡한 자동화 생산 라인을 구축하는 경우 나일론 내부 기어 커플링 및 유연한 나일론 기어 커플링과 같은 구성 요소와 유연하게 통합하여 동력 전달 정확도와 시스템의 유연한 적응이라는 이중 요구 사항을 충족할 수 있으므로 유지 관리 비용을 줄이면서 전체 시스템의 전반적인 효율성을 크게 향상시킬 수 있습니다.
- 제품 매개변수
- 메시지 보내기
기술적인 매개변수

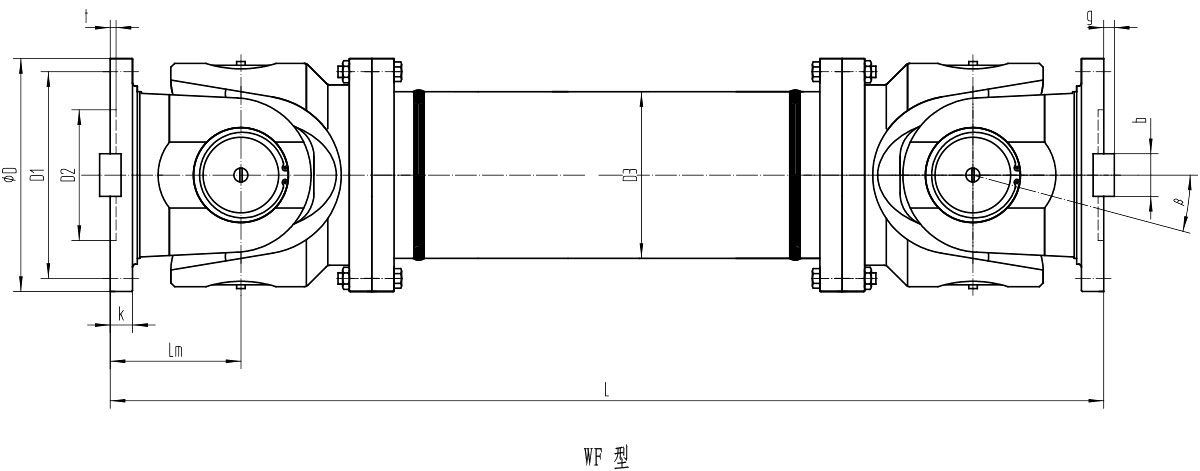

확장 플랜지가 없는 WF 유형 대형 유니버셜 커플링의 기본 매개변수 및 주요 치수
| 유형 | 회전 직경 D/mm | 공칭 토크 Tn/kN·m | 피로 토크 Tf/kN·m | 베어링 수명 계수 L | 축 각도 β/(°) | 치수/mm | 관성 모멘트 I/kg·m² | 질량m/kg | |||||||||||
| L 분 | D₁(js11) | D²(H7) | D₃ | L m | n×Φd | k | t | b(h9) | g | L 분 | 증가 100mm | L 분 | 증가 100mm | ||||||
| SWC180WF | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 560 | 155 | 105 | 114 | 110 | 8×Φ17 | 17 | 5 | 24 | 7 | 0.248 | 0.007 | 58 | 2.8 |
| SWC200WF | 200 | 36 | 18 | 1.115 | ≤15 | 585 | 170 | 120 | 133 | 115 | 8×Φ17 | 17 | 5 | 28 | 8 | 0.316 | 0.013 | 82 | 3.7 |
| SWC225WF | 225 | 56 | 28 | 7.812 | ≤15 | 610 | 196 | 135 | 152 | 120 | 8×Φ17 | 20 | 5 | 32 | 9 | 0.636 | 0.023 | 93 | 4.9 |
| SWC250WF | 250 | 80 | 40 | 2.82×10² | ≤15 | 715 | 218 | 150 | 168 | 140 | 8×Φ19 | 25 | 6 | 40 | 12.5 | 1.352 | 0.028 | 143 | 5.3 |
| SWC285WF | 285 | 120 | 58 | 8.28×10² | ≤15 | 810 | 245 | 170 | 194 | 160 | 8×Φ21 | 27 | 7 | 40 | 15 | 2.664 | 0.051 | 220 | 6.3 |
| SWC315WF | 315 | 160 | 80 | 2.79×10² | ≤15 | 915 | 280 | 185 | 219 | 180 | 10×Φ23 | 32 | 8 | 40 | 15 | 4.469 | 0.08 | 300 | 8 |
| SWC350WF | 350 | 225 | 110 | 7.44×10² | ≤15 | 980 | 310 | 210 | 245 | 194 | 10×Φ23 | 35 | 8 | 50 | 16 | 7.189 | 0.146 | 387 | 11.5 |
| SWC390WF | 390 | 320 | 160 | 1.86×10³ | ≤15 | 1100 | 345 | 235 | 267 | 215 | 10×Φ25 | 40 | 8 | 70 | 18 | 13.18 | 0.222 | 588 | 15 |
| SWC440WF | 440 | 500 | 250 | 8.25×10³ | ≤15 | 1290 | 390 | 255 | 325 | 260 | 16×Φ28 | 42 | 10 | 80 | 20 | 23.25 | 0.474 | 880 | 21.7 |
| SWC490WF | 490 | 700 | 350 | 2.154×10⁴ | ≤15 | 1360 | 435 | 275 | 351 | 270 | 16×Φ31 | 47 | 12 | 90 | 22.5 | 41.89 | 0.69 | 1263 | 27.3 |
| SWC550WF | 550 | 1000 | 500 | 6.335×10⁴ | ≤15 | 1510 | 492 | 320 | 426 | 305 | 16×Φ31 | 50 | 12 | 100 | 22.5 | 68.48 | 1.357 | 1663 | 34 |
