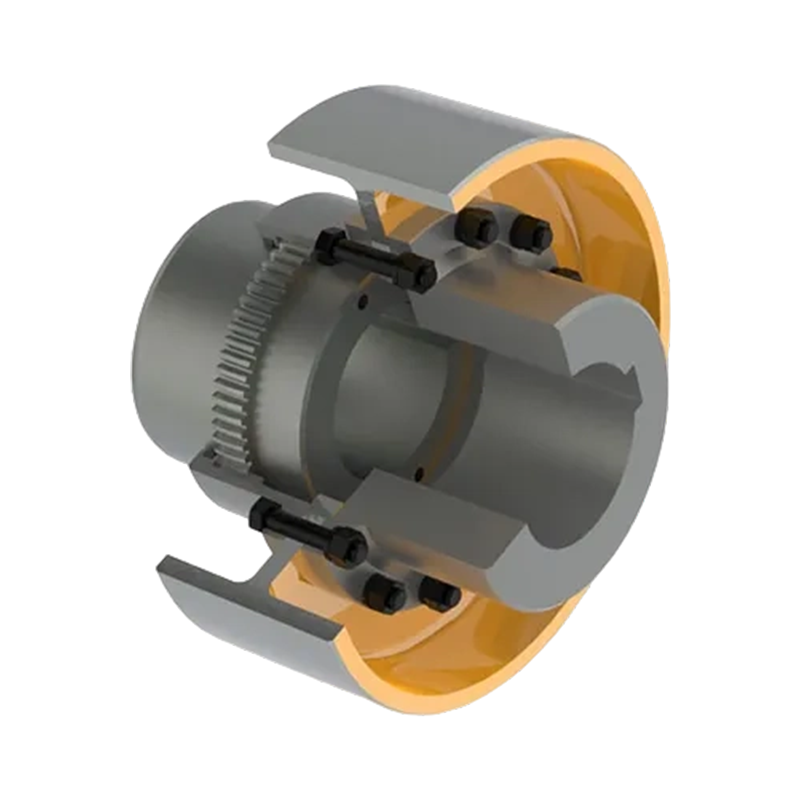

브레이크 휠이 포함된 GCL 드럼 기어 커플링(Q/YG 13011X-2018)

제품 개요: 브레이크 휠이 장착된 GCL 유형 드럼 기어 커플링(표준: Q/YG 13011X-2018)은 고효율 드럼 기어 변속기 기술과 제동 기능을 완벽하게 통합한 혁신적인 변속기 솔루션입니다. 높은 토크 전달을 구현함과 동시에 브레이크 휠 일체형 구조를 통해 산업용 장비의 회전운동에 대한 정밀한 제어 및 감속/정지 기능을 제공하는 커플링입니다.

핵심 디자인 특징:

1. 통합 변속기 및 제동: 이 시스템은 기어 커플링의 변속기 효율과 브레이크 휠의 제어 기능을 완벽하게 통합하여 중공업 기계의 동력 전달 및 모션 제어를 위한 포괄적인 솔루션을 제공합니다.

2. 고성능 드럼 기어: 내부 기어 부분은 합금강과 같은 고강도 소재로 제작되어 탁월한 유연성을 제공하여 축 방향 어긋남(반경 방향, 축 방향 및 각도)을 효과적으로 보상함으로써 연결된 장비에 가해지는 응력 부하를 줄입니다.

3. 정밀한 제동 제어: 통합 브레이크 휠 설계를 통해 장비는 작동 또는 안전 요구 사항에 따라 급격하게 감속하거나 완전히 정지할 수 있어 변속기 시스템의 안전성과 유연성이 크게 향상됩니다.

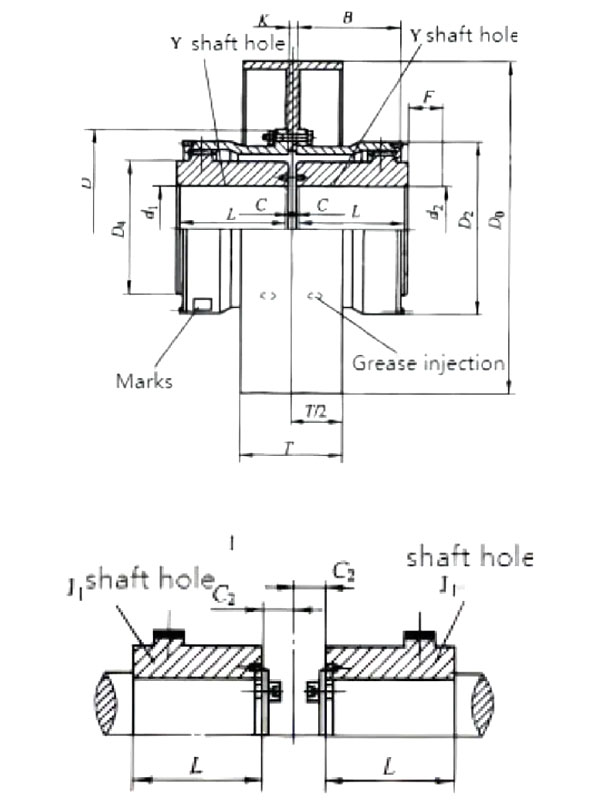

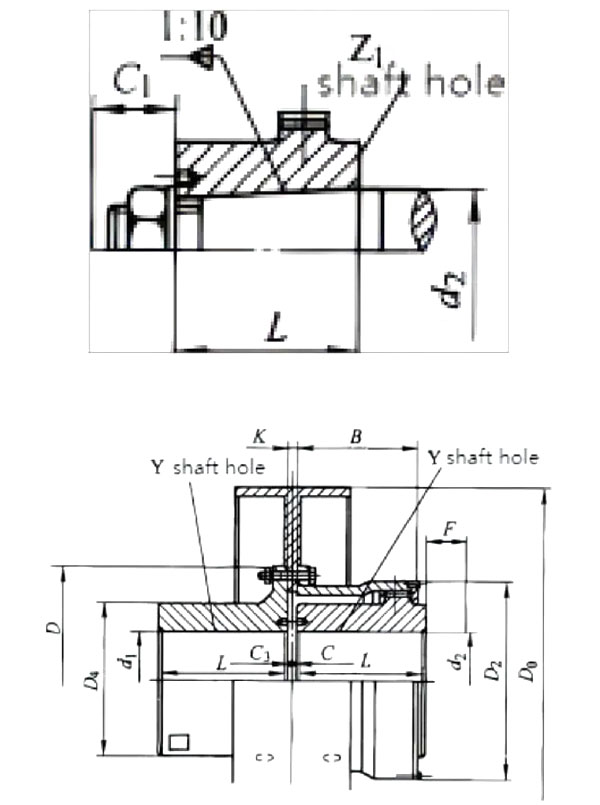

4. 다양한 구조 형태: 기술 도면에 표시된 대로 이 시리즈는 다양한 공간 및 설치 요구 사항에 맞게 GCL-I 및 GCL-II의 두 가지 주요 구조 배열을 제공합니다.

5. 편리한 윤활 시스템: 하우징에는 정기적인 윤활 유지 관리가 용이하도록 전용 오일 주입 포트가 장착되어 있어 기어 톱니의 장기적인 신뢰성을 보장합니다.

6. 기술 사양 및 매개변수: GCL 시리즈 커플링은 GCL1에서 GCL14까지 다양한 사양을 포괄하여 광범위한 산업 토크 요구 사항을 충족합니다.

1. 공칭 토크(T _n ): 800N·m ~ 180,000N·m의 넓은 범위.

2. 허용 속도([n]): 최대 4000r/min(사양에 따라 다름).

3. 브레이크 휠 직경(D ₀ ): 직경 160mm ~ 800mm의 다양한 표준 브레이크 휠 크기를 사용할 수 있습니다.

4. 샤프트 홀 호환성: 다양한 샤프트 직경(최소 12mm, 최대 260mm)과 호환되는 Y, J1, Z1 등 다양한 샤프트 홀 유형을 지원합니다.

애플리케이션 값 및 필드: 견고한 변속기와 정밀한 제동 특성의 결합으로 인해 이 제품은 안전성과 내구성에 대한 요구 사항이 매우 높은 다음 분야의 장비에 이상적인 선택입니다.

1. 이송 시스템: 대형 컨베이어 벨트의 구동 및 비상 제동 등.

2. 중장비 : 분쇄기, 믹서, 밀 등을 포함합니다.

3. 특수 산업 장비: 야금, 광업, 게양, 항만 및 수자원 보존 기계 산업에 널리 사용됩니다.

설치 및 유지 관리: 이 커플링은 사용자 친화적인 디자인을 특징으로 하며 설치 과정을 단순화하고 장비 가동 중지 시간을 최소화하는 것을 목표로 합니다. 정기적인 육안 검사와 그리스 보충을 통해 시스템의 서비스 수명을 효과적으로 연장하고 전체 운영 비용을 줄일 수 있습니다.
