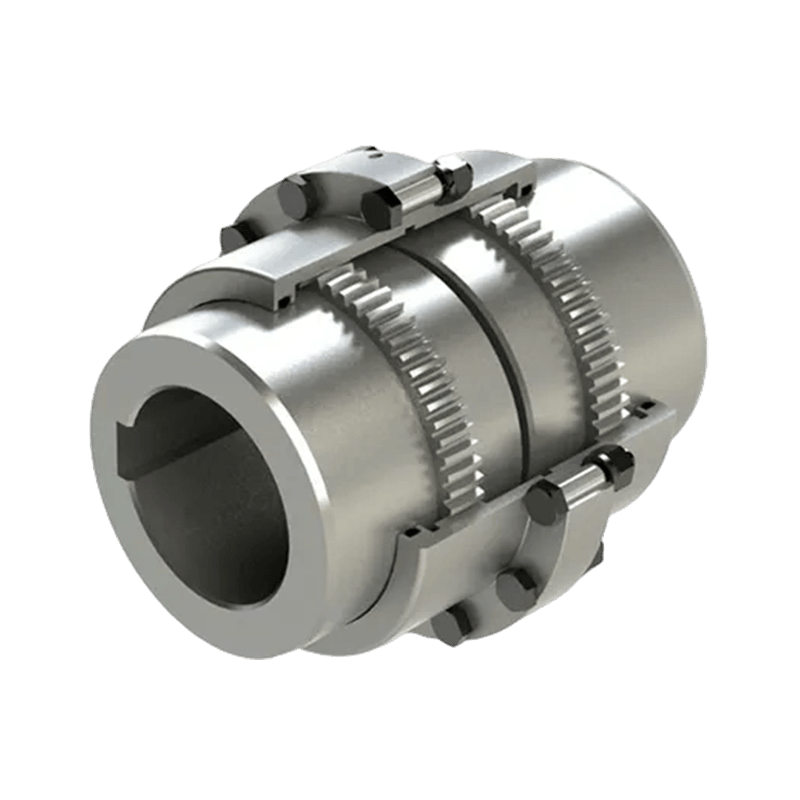

GC 드럼기어 커플링(Q/YG 13010X-2018)

제품 개요: GC형 드럼 기어 커플링(표준: Q/YG 13010X-2018)은 반경 방향, 축 방향 및 각도 오정렬을 보상하면서 두 샤프트 사이에 토크를 전달하도록 특별히 설계된 강력하고 효율적인 기계식 변속기 장치입니다. 이 제품은 뛰어난 신뢰성과 내구성으로 인해 매우 높은 토크 전달 정확도가 요구되는 다양한 산업 응용 분야에 널리 사용됩니다.

주요 특징:

1. 높은 부하 용량: 정밀하게 설계된 이 커플링은 극도로 높은 토크 부하를 견딜 수 있어 광산, 제철소, 발전과 같은 중공업 환경에 이상적입니다.

2. 뛰어난 유연성: 독특하고 유연한 설계로 두 샤프트 사이의 각도, 평행 및 축 변위가 가능하여 연결된 장비의 응력을 효과적으로 줄이고 조기 장비 고장의 위험을 최소화합니다.

3. 견고하고 내구성이 뛰어난 구조: 고품질 강철 또는 합금 재료로 제작되어 극한의 온도, 부식성 환경 및 심한 진동과 같은 가혹한 조건에서도 안정적으로 작동할 수 있습니다.

4. 쉬운 설치 및 유지 관리: 설치 과정이 간단하고 직관적이어서 빠른 설정이 가능합니다. 한편, 견고한 설계로 유지 관리 요구 사항이 최소화되어 가동 중지 시간이 효과적으로 줄어들고 운영 비용이 절감됩니다.

5. 우수한 호환성: GC 유형 커플링은 일반적으로 다른 브랜드와 호환되도록 설계되어 상당한 수정 없이 장비 업그레이드 또는 교체가 가능합니다.

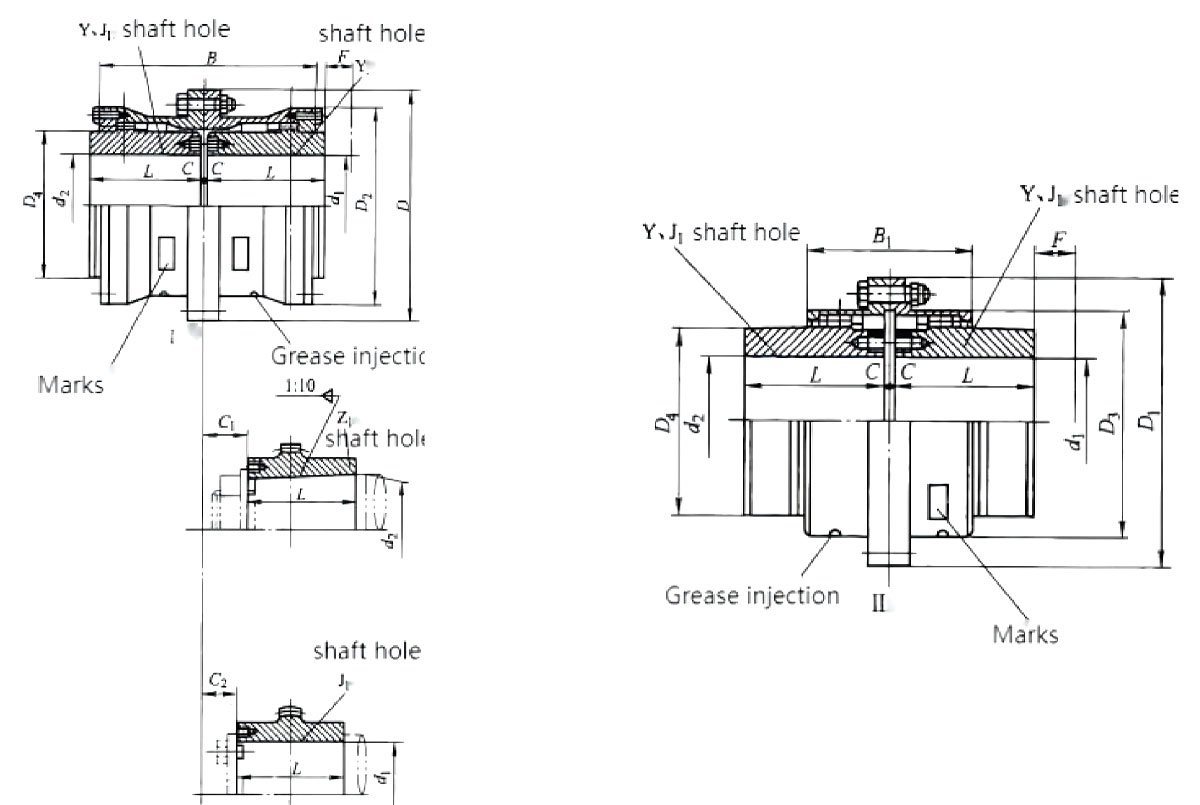

구조 설계: GC 유형 커플링은 정밀 가공된 내부 및 외부 치형을 사용합니다.

1. 샤프트 구멍 구성: 다양한 산업용 샤프트 끝 연결 요구 사항에 맞게 Y, J1, Z1 등을 포함한 다양한 샤프트 구멍 유형을 지원합니다.

2. 윤활 시스템: 하우징은 톱니 표면의 적절한 윤활을 보장하고 서비스 수명을 연장하기 위해 전용 오일 주입 구멍으로 설계되었습니다.

4. 연결방식 : 고강도 볼트를 사용하여 두 개의 하프 커플링을 견고하게 연결하여 콤팩트하고 안정적인 구조를 구현합니다.

기술 사양: GC 시리즈 커플링은 소형부터 초대형까지 다양한 크기(GC1 ~ GC24)를 포괄하여 다양한 규모의 전송 요구 사항을 충족합니다.

1. 공칭 토크(T _n ): 범위는 800N·m ~ 1,400,000N·m입니다.

2. 허용 속도([n]): 최대 7500r/min(모델에 따라 다름).

3. 적용 축경(d) ₁ , 디 ₂ , 디 _z ): 직경이 12mm ~ 520mm인 샤프트에 적합합니다.

일반적인 응용 분야: 높은 성능으로 인해 GC 유형 드럼 기어 커플링은 다음 산업 분야의 기계식 변속기 시스템에 널리 사용됩니다.

야금 장비 및 광산 기계

리프팅 및 항만 기계

물 보존 장비 및 제지 기계

압축기, 펌프 및 터빈 드라이브
