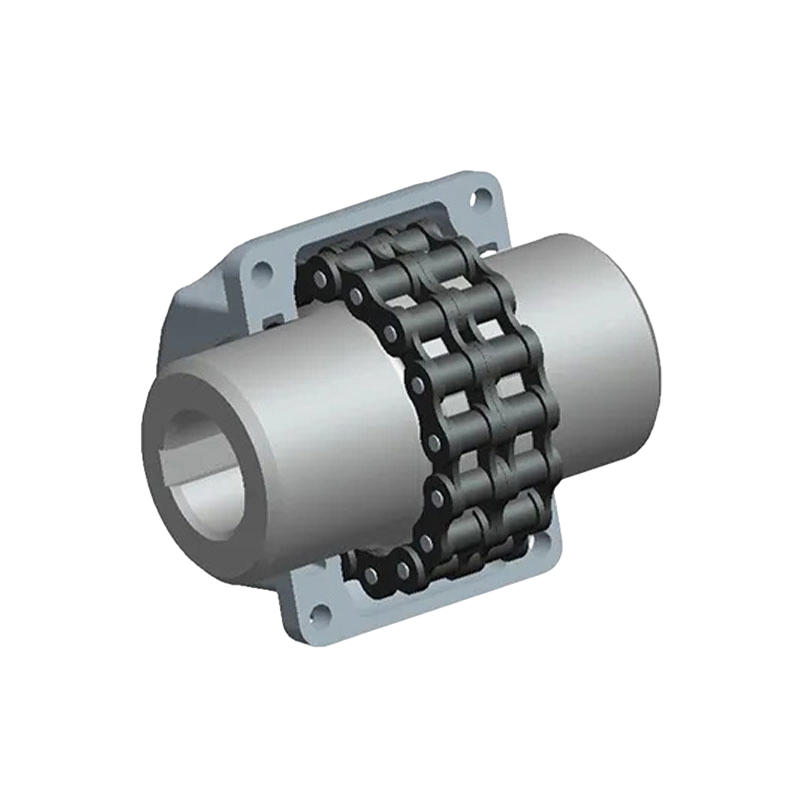

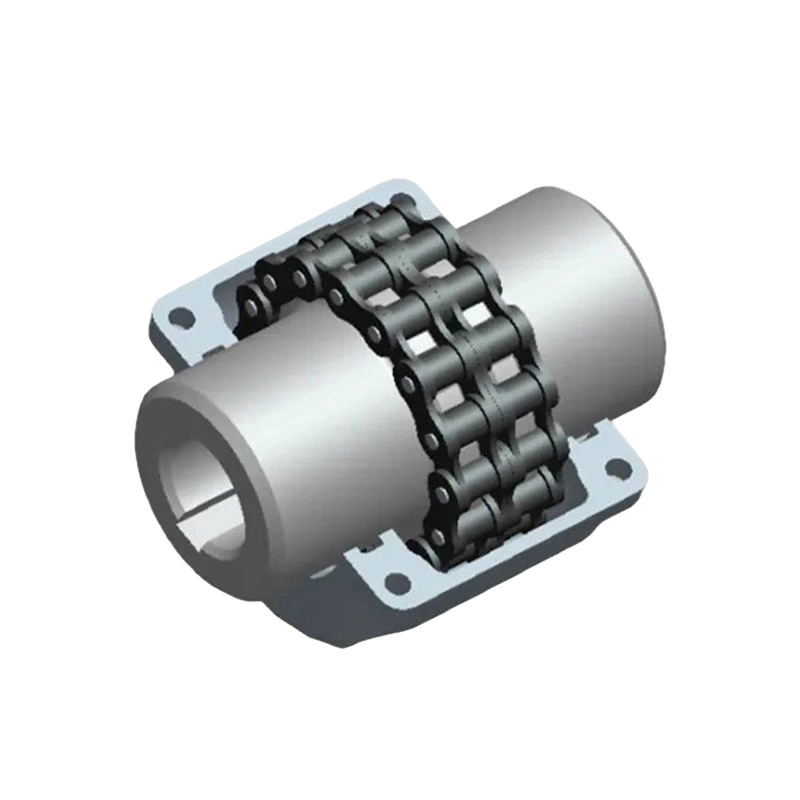

KC형 롤러체인 커플링(Q/YL 17032X-2018)
KC형 롤러 체인 커플링(Q/YL 17032X-2018 표준 준수) 코어 롤러 체인 설계를 통해 효율적인 토크 전달과 뛰어난 유연성 보상을 달성하고 샤프트 간의 평행 및 각도 오정렬 오류를 쉽게 처리합니다. 이 제품은 공칭 토크 범위가 190N·m에서 최대 717,000N·m로 강력한 성능을 자랑합니다. 뛰어난 비틀림 진동 감쇠 기능은 작동 중 동적 충격을 크게 흡수하여 드라이브 체인의 민감한 구성 요소를 응력 손상으로부터 보호합니다. 이를 통해 최대 5000rpm의 속도 또는 무거운 부하에서도 부드러운 출력과 낮은 백래시 성능을 보장합니다.
KC형 롤러 체인 커플링은 경화강이나 스테인리스강과 같은 고품질 소재로 제작되어 뛰어난 내식성과 내마모성을 발휘하여 광산, 컨베이어 시스템, 자재 취급 등 열악한 산업 환경에서도 장기간 작동 신뢰성을 유지합니다. 간단하고 컴팩트한 기계 구조로 인해 설치 과정이 크게 단순화되었으며 일상적인 유지 관리에는 간단한 윤활 및 장력 조정만 필요합니다. 장비 가동 중단 시간 비용을 크게 줄이면서 고강도와 유연성을 겸비한 산업용 펌프, 압축기, 농기계 등 중장비에 이상적인 연결 솔루션을 제공합니다.
- 제품 매개변수
- 메시지 보내기
기술적인 매개변수

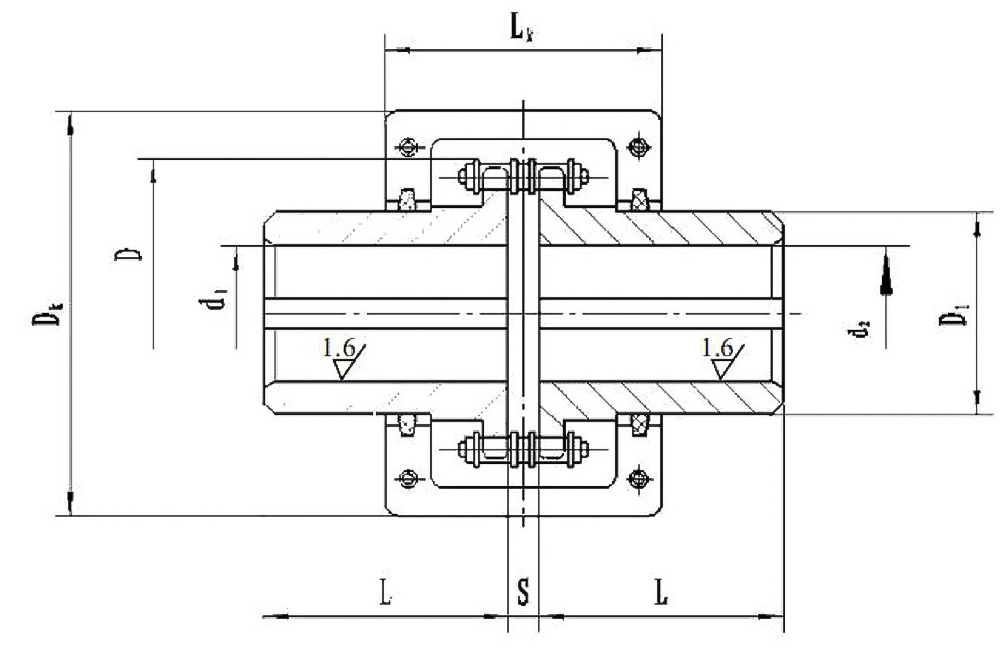

KC 롤러 체인 커플링의 기본 매개변수 및 주요 치수
| 유형 | 공칭 토크 N.m | 허용속도rpm | 기본 치수 | 관성모멘트 l/kg·m² | 질량 kg | ||||||
| d₁,d₂ | D | D₁ | S | L | D k | L k | |||||
| KC3012 | 190 | 5000 | 16 | 45 | 25 | 4.9 | 30 | 59 | 61 | 5.60×10⁻⁵ | 0.6 |
| KC4012 | 249 | 4800 | 22 | 62 | 35 | 7.4 | 36 | 75 | 75 | 2.47×10⁻⁴ | 1.0 |
| KC4014 | 329 | 4800 | 28 | 69 | 43 | 36 | 84 | 4.53×10⁻⁴ | 1.32 | ||
| KC4016 | 419 | 4800 | 1632 | 77 | 50 | 40 | 92 | 7.90×10⁻⁴ | 1.9 | ||
| KC5014 | 620 | 3600 | 1635 | 86 | 53 | 9.7 | 45 | 101 | 85 | 1.37×10⁻³ | 2.7 |
| KC5016 | 791 | 3600 | 1840 | 96 | 60 | 110 | 2.18×10⁻³ | 3.4 | |||
| KC5018 | 979 | 3000 | 1845 | 106 | 70 | 122 | 3.53×10⁻³ | 4.4 | |||
| KC6018 | 1810 | 2500 | 2256 | 127 | 85 | 11.5 | 56 | 142 | 105 | 9.33×10⁻³ | 7.8 |
| KC6020 | 2210 | 2500 | 2560 | 139 | 100 | 158 | 2.10×10⁻² | 10.4 | |||
| KC6022 | 2610 | 2500 | 2871 | 152 | 110 | 168 | 2.16×10⁻² | 12.4 | |||
| KC8018 | 3920 | 2000 | 3280 | 170 | 115 | 15.2 | 63 | 186 | 130 | 3.63×10⁻² | 15.2 |
| KC8020 | 4800 | 2000 | 3590 | 185 | 121 | 65 | 210 | 7.20×10⁻² | 20.2 | ||
| KC8022 | 5640 | 1800 | 40100 | 203 | 140 | 71 | 220 | 8.00×10⁻² | 26.1 | ||
| KC10020 | 8400 | 1800 | 45110 | 233 | 160 | 18.8 | 80 | 250 | 148 | 1.61×10⁻² | 39.1 |
| KC12018 | 12700 | 1500 | 50125 | 256 | 170 | 22.7 | 90 | 307 | 181 | 2.68×10⁻² | 52.6 |
| KC12022 | 18300 | 1250 | 56140 | 304 | 210 | 100 | 357 | 5.93×10⁻² | 79.4 | ||
| KC16018 | 26400 | 1100 | 63160 | 341 | 224 | 30.1 | 112 | 425 | 250 | 1.05 | 110.7 |
| KC16022 | 38100 | 1000 | 80200 | 405 | 280 | 140 | 475 | 2.5 | 191.8 | ||
| KC20018 | 54100 | 800 | 205 | 426 | 294 | 37.5 | 241 | 496 | 300 | 4.6 | 323.4 |
| KC20022 | 77800 | 600 | 260 | 507 | 374 | 578 | 1.07×10 | 507.8 | |||
| KC24022 | 137000 | 600 | 310 | 608 | 420 | 45.1 | 353 | 650 | 350 | 2.7×10 | 958.5 |
| KC24026 | 186000 | 500 | 380 | 705 | 520 | 745 | 5.7×10 | 1403.6 | |||
| KC32022 | 261000 | 100 | 430 | 806 | 570 | 60.1 | 400 | ------ | 1.08×10² | 1970 | |
| KC40020 | 494000 | 470 | 932 | 640 | 75.6 | 512 | 2.92×10² | 3149 | |||
| KC40024 | 602000 | 590 | 1093 | 800 | 4.95×10² | 4724 | |||||
| KC40028 | 717000 | 700 | 1255 | 960 | 9.48×10² | 6620 | |||||
