What Is a Diaphragm Coupling in Ghana's Industrial Drive Systems?

가나 산업용 드라이브 시스템의 다이어프램 커플링이란 무엇입니까?

A 다이어프램 커플링 산업용 구동 시스템 내 두 샤프트 끝 사이에 설치되어 회전 토크를 전달하는 동시에 샤프트 사이의 각도, 평행 또는 축 변위 정도를 허용하는 기계 장치입니다. 고무 인서트나 엘라스토머 슬리브에 의존하는 대신 커플링은 다이어프램이라고 하는 얇고 윤곽이 잡힌 금속 디스크를 사용합니다. 다이어프램은 정렬 불량을 수용하기 위해 약간 구부러지는 반면 어셈블리의 나머지 부분은 견고한 금속 간 연결을 유지합니다. 이는 탄성 소재의 변형 대신 강성 구성 요소 간의 상대 이동이나 여유 공간을 통해 보상이 발생하는 보다 광범위한 비탄성 유연 커플링 그룹에 설계를 배치합니다. 광산 현장, 시멘트 공장 및 펌프장에서 볼 수 있는 시스템을 포함하여 가나의 산업용 드라이브 시스템 내에서 이 구조는 다음을 지원합니다. 일관된 토크 전달 일정한 회전 속도와 일정한 부하에서 지속적으로 작동하는 산업용 기계의 상당 부분을 설명하는 조건입니다.

다이어프램 전체가 금속으로 제작되었기 때문에 시간이 지남에 따라 열과 오일 노출로 인해 점차 경화되거나 균열이 발생하는 고무 부품이 없습니다. 이는 커플링에 비교적 높은 비틀림 강성을 부여합니다. 즉, 작동 중 구동측과 피동측 사이에 비틀림이 거의 발생하지 않음을 의미합니다. 이는 까다로운 산업 환경에서 작동하는 구동 시스템 전반에 걸쳐 연결된 장비 간의 정확한 회전 타이밍이 필요할 때 중요한 특성입니다.

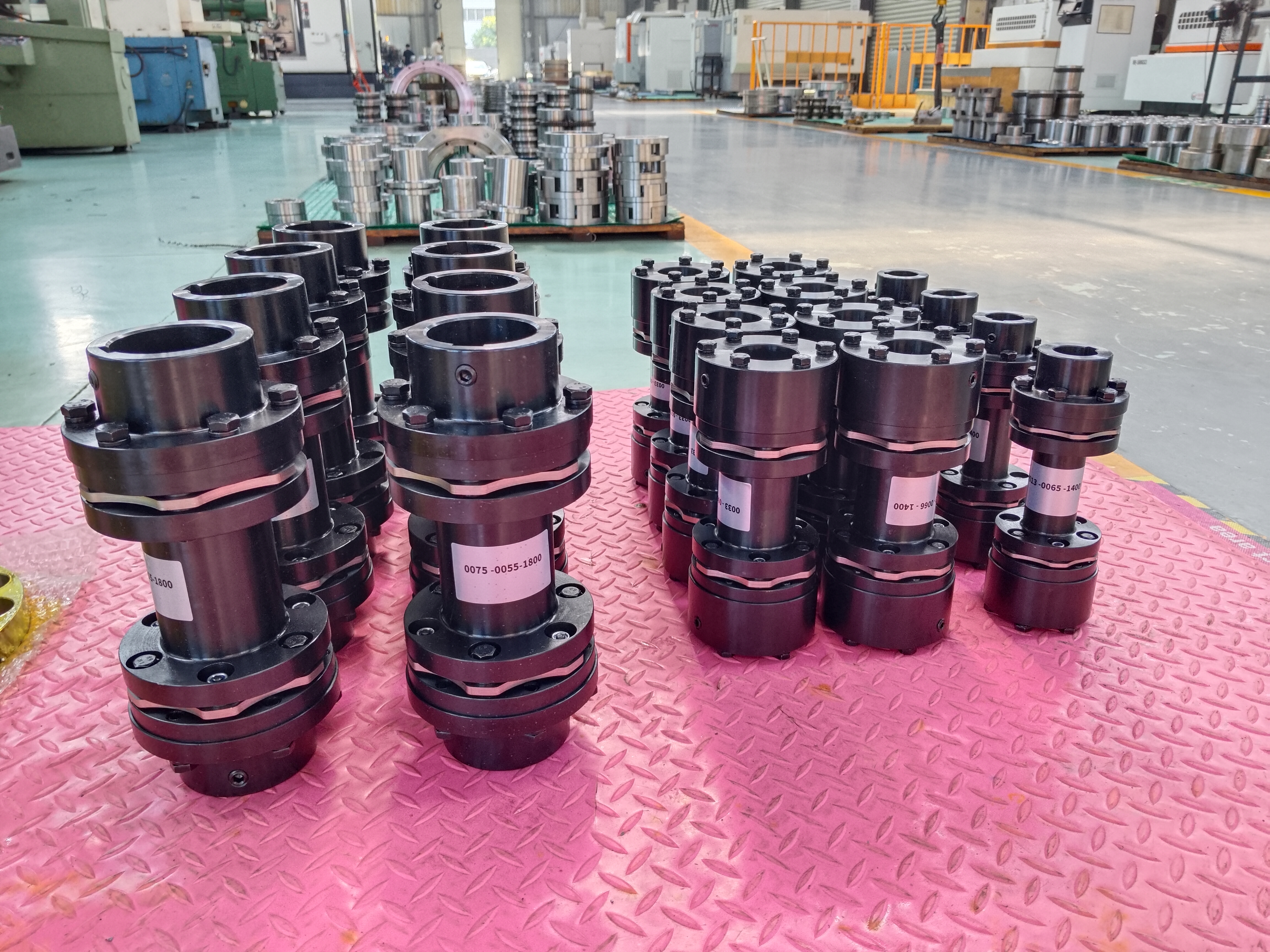

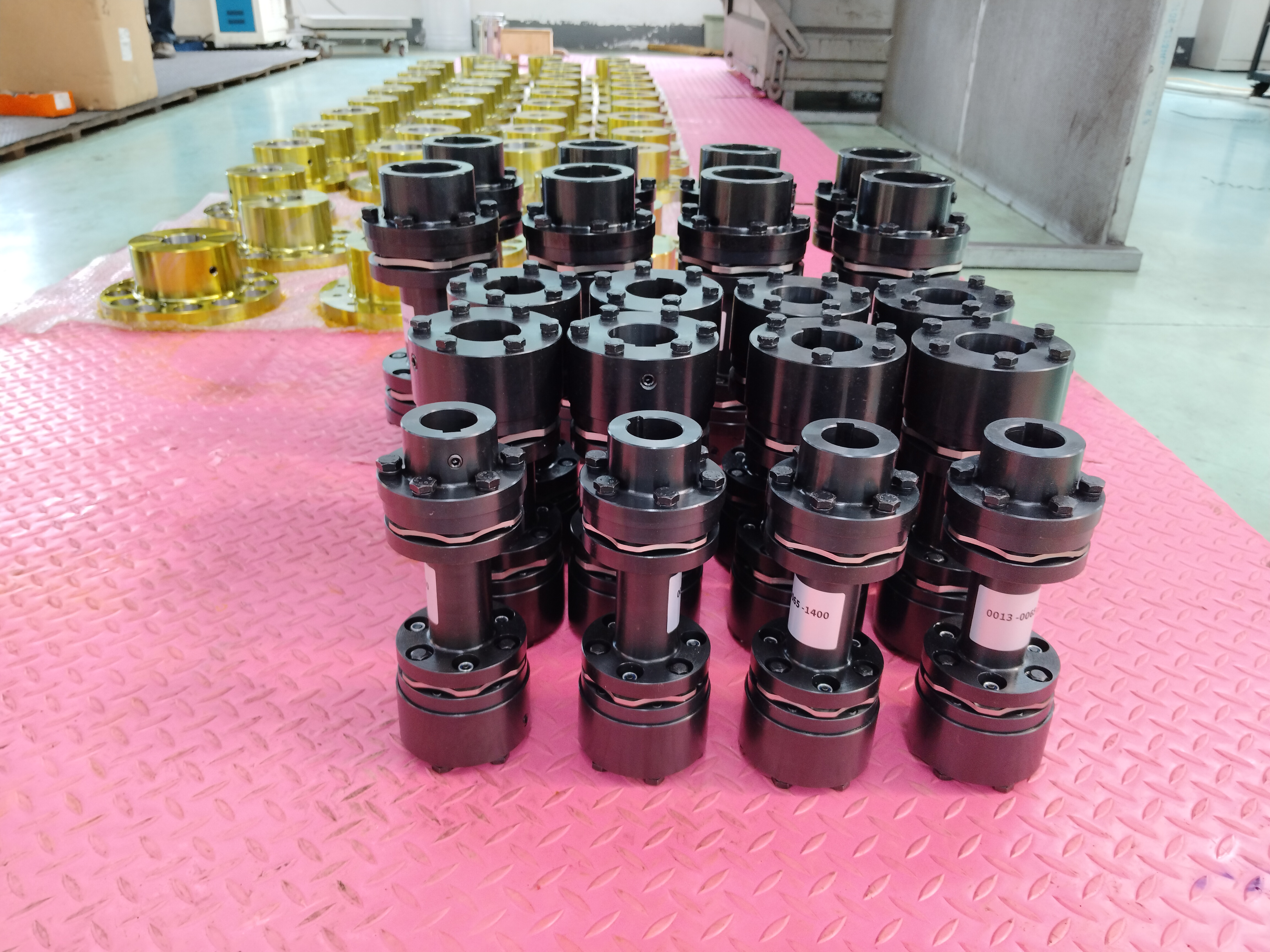

중간 샤프트가 있는 MPJ 유형 다이어프램 커플링은 표준 설계와 어떻게 다릅니까?

산업용 드라이브 시스템에 사용되는 다이어프램 커플링 변형 중에서 Q/YP 21002X-2018 사양에 따라 제작된 중간 샤프트가 있는 MPJ 유형 다이어프램 커플링은 서로 가깝게 배치할 수 없는 두 장비 사이의 더 먼 거리에 걸쳐 토크를 전달하는 특정 엔지니어링 요구 사항을 해결합니다. 두 개의 다이어프램 어셈블리를 허브에 직접 연결하는 대신 이 설계는 두 개의 다이어프램 장치(구동 장비 근처에 장착된 장치와 구동 장비 근처에 장착된 장치) 사이에 고강도 중간 샤프트를 삽입합니다. 이러한 배열을 통해 커플링은 상당한 설치 간격에 걸쳐 있을 수 있으며 기초 변화 또는 열 샤프트 성장으로 인해 해당 범위에 걸쳐 발생하는 대각선, 축 및 평행 변위를 계속 교정할 수 있습니다.

토크를 전달하고 일부 충격을 흡수하기 위해 홈이 있는 허브 톱니를 통해 감긴 코일형 금속 스프링 요소를 사용하는 스네이크 스프링 커플링과 비교하여 MPJ 다이어프램 설계는 스프링 앤 그루브 메커니즘이 아닌 전체 금속 다이어프램 어셈블리에 의존합니다. 이러한 구조적 차이는 더 높은 회전 속도에서 원심력에 의해 변속되는 느슨한 스프링 요소가 없기 때문에 눈에 띄게 견고한 비틀림 반응과 유리한 동적 균형 동작에 기여합니다. 그 결과 샤프트 속도가 증가하더라도 안정적인 토크 전달이 가능하고 베어링과 하우징으로 전달되는 기계적 응력이 감소하며 연속 작동 중 진동 경향이 낮아집니다.

장거리 전력 전송에서 중간 샤프트는 어떤 역할을 합니까?

중간 샤프트는 두 다이어프램 어셈블리 사이의 견고한 연결 부재 역할을 하며, 그 길이는 구동 시스템 내 구동 장비와 구동 장비 사이의 물리적 거리에 따라 선택됩니다. 레이아웃이나 안전 여유 요구 사항으로 인해 모터가 구동 장치에서 어느 정도 떨어져 있는 광석 처리 현장의 컨베이어 구동 시스템이나 펌프 장치와 같은 응용 분야에서 이 샤프트를 사용하면 모터와 펌프가 서로 바로 인접해 있지 않아도 토크가 해당 간격을 가로질러 이동할 수 있습니다. 샤프트 자체는 고강도 합금강으로 제조되고 토크 부하 시 굽힘을 견딜 수 있는 크기이므로 전체 범위에 걸쳐 직진성을 유지합니다. 이는 결국 각 끝의 다이어프램 어셈블리가 구부러지거나 크기가 작은 샤프트를 보정하는 대신 의도한 대로 오정렬 보정 기능을 수행하는 데 도움이 됩니다.

대규모 설치에서 대각선, 축방향 및 평행 변위가 중요한 이유는 무엇입니까?

긴 설치 기간 동안 기초 침전의 작은 변화, 작동 온도에서 샤프트의 열팽창 또는 초기 정렬 중 사소한 오류가 변위에 축적되어 짧은 직접 커플링이 흡수하기 어려울 수 있습니다. 중간 샤프트의 양쪽 끝에 위치한 다이어프램 어셈블리는 각 연결 지점에서 발생하는 특정 유형의 변위(변위가 각도, 축 또는 둘의 조합인지 여부)를 수정하기 위해 독립적으로 구부러집니다. 이러한 분산 보상 접근 방식은 단일 연결 지점이 과도한 굽힘 응력을 받게 되는 대규모 설치에 설계가 적합한 이유 중 하나입니다.

이러한 커플링을 생산하는 데 어떤 재료와 제조 단계가 포함됩니까?

다이어프램 디스크는 일반적으로 피로 균열이 발생하지 않고 여러 작동 사이클을 통해 반복적으로 구부러지는 능력을 위해 선택된 재료인 스테인리스강 또는 열처리된 합금강으로 생산됩니다. 제조에는 일반적으로 다이어프램 프로파일을 형성하기 위한 정밀 스탬핑 또는 레이저 절단이 포함되며, 이어서 장기적인 굴곡 성능에 필요한 기계적 특성을 설정하는 제어된 열처리 공정이 이어집니다. 허브 부품과 중간 샤프트는 탄소강 또는 합금강으로 가공되며 엄격한 공차로 샤프트 직경에 맞춰 보링됩니다. 왜냐하면 작은 보어 부정확성이라도 어셈블리가 산업용 드라이브 시스템 내에서 작동 속도로 회전하면 진동이 발생할 수 있기 때문입니다.

이 커플링 유형에서는 어떤 성능 특성을 예상해야 합니까?

다이어프램 어셈블리는 미끄러지거나 맞물리는 표면이 아닌 연속적인 금속 간 접촉을 통해 토크를 전달하기 때문에 백래시는 커플링의 사용 수명 전체에 걸쳐 0에 가깝게 유지됩니다. 비틀림 강성이 상대적으로 높기 때문에 부하 시 커플링의 비틀림이 거의 없으며, 이는 발전소의 발전기 구동 샤프트 또는 정밀 정량 펌프 드라이브와 같이 연결된 샤프트 간의 회전 타이밍을 일관되게 유지해야 하는 응용 분야를 지원합니다. 전체 금속 구조는 더 높은 회전 속도에서 스프링 기반 또는 탄성 중합체 설계에서 발생할 수 있는 질량 분포 불규칙성을 방지하므로 동적 밸런싱 성능도 유리한 경향이 있습니다.

가나의 산업용 드라이브 시스템 내에서 이러한 커플링이 어디에 적용됩니까?

금 및 망간 작업을 포함한 가나의 광산 부문에는 구동 장비에 대한 근접성보다는 구조적 레이아웃에 따라 모터 배치가 결정되는 컨베이어 및 분쇄기 구동 장치가 포함되는 경우가 많으므로 중간 샤프트 커플링 설계가 더 큰 드라이브 시스템 내에서 이러한 간격을 둔 구성 요소를 연결하는 데 실용적으로 적합합니다. 시멘트 제조 시설은 가마 구동렬 내에서 유사한 장간 커플링 배열을 적용합니다. 여기서 연속 소성 주기 동안 샤프트 길이를 따라 열 팽창이 발생하면 작동 중에 점진적으로 발생하는 변위를 수정하기 위해 다이어프램 어셈블리가 필요합니다.

화력 발전소와 수력 발전소를 포함한 발전 시설에서는 중간 샤프트가 있는 다이어프램 커플링을 사용하여 발전소 레이아웃 내에서 일정한 거리에 위치한 발전기에 터빈을 연결합니다. 수처리 및 관개 펌핑 설치에는 펌프와 모터 배치가 구조적 또는 유지 관리 접근 요구 사항에 따라 분리되는 이 커플링 유형도 적용되어 다이어프램 섹션이 각 연결 지점에서 발생하는 정렬 불량을 처리하는 동안 토크가 틈을 가로질러 이동할 수 있도록 합니다.

이 커플링 유형을 선택하고 설치하기 전에 무엇을 검토해야 합니까?

선택은 커플링의 정격 용량에 대해 연결된 장비의 토크 및 회전 속도 요구 사항을 확인하는 것부터 시작되며 실제 설치 범위를 측정하여 해당 드라이브 시스템에 대해 중간 샤프트 길이를 올바르게 지정할 수 있습니다. 구동 측과 구동 측 모두의 샤프트 보어 직경과 키홈 치수는 커플링 허브와 정확하게 일치해야 합니다. 연결이 잘못되면 다이어프램 어셈블리 자체가 응용 분야에 얼마나 적합한지 관계없이 진동이 발생할 수 있기 때문입니다.
