탄성핀 커플링의 장점 및 특징

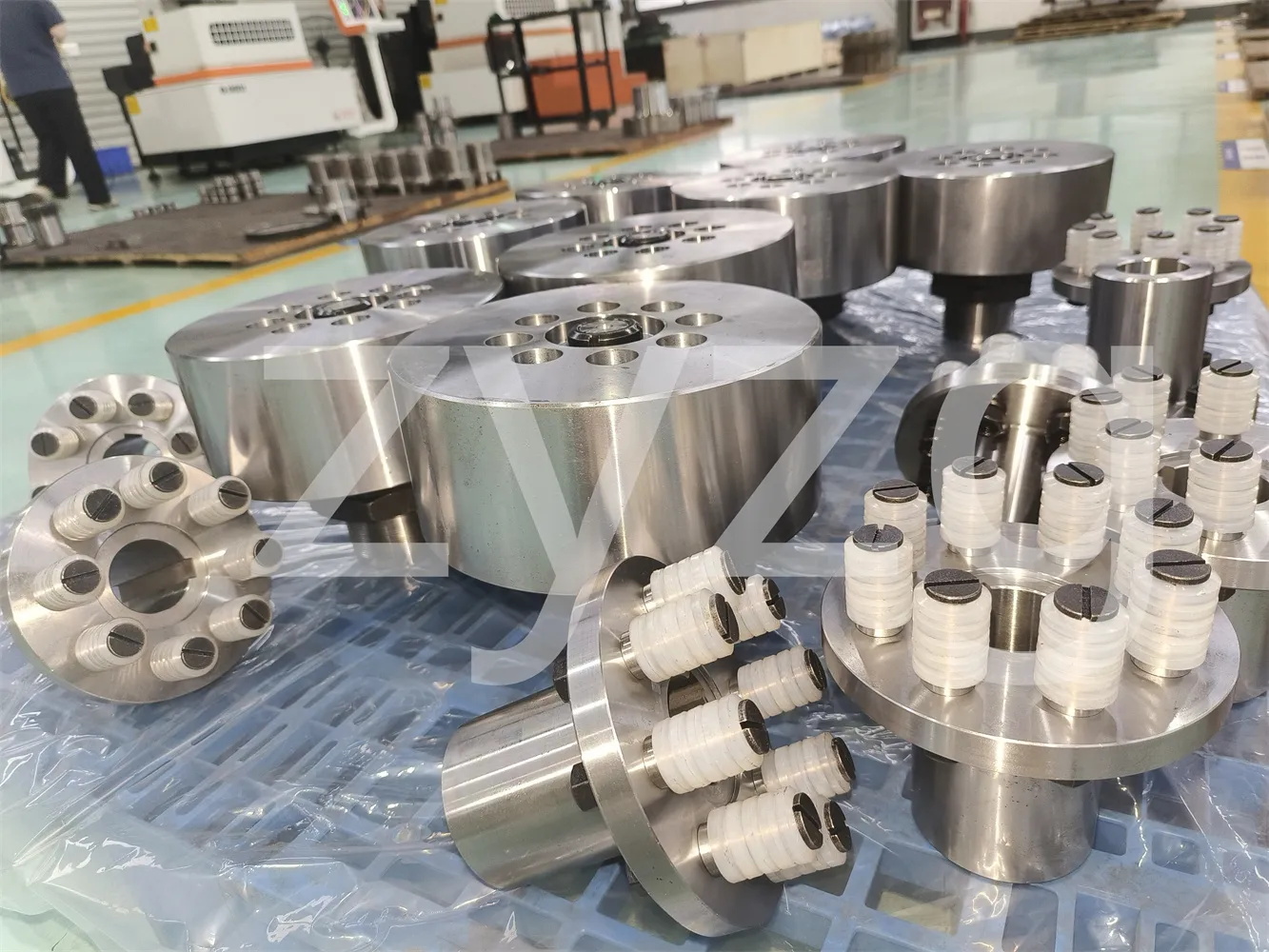

탄성핀 커플링은 두 개의 커플링의 플랜지 홀에 반금속 탄성재질의 기둥핀을 삽입하여 커플링 연결의 절반을 이루는 장치이다. 탄성 요소 소재는 일반적으로 나일론으로 두 샤프트의 오프셋을 약간 보상하는 기능이 있습니다. 탄성 요소는 전단력 하에서 작동하고 작동 신뢰성이 낮으며 신뢰성 요구 사항이 낮은 중속 변속기 샤프트 시스템에만 적합합니다. 신뢰성 요구 사항이 더 높은 작업 조건에는 적합하지 않습니다. 이제 엘라스틱핀 커플링의 장점과 특징에 대해 알아보겠습니다.

탄성 핀 커플링은 다양한 동축 전송 시스템에 적합합니다. 공칭 토크는 160~160,000N.M, 작동 온도 범위는 -20~80°로 나일론 로드의 단면 전단 강도를 사용하여 토크를 전달합니다. 구조는 간단하며 완충 및 진동 감소 기능과 샤프트 오프셋을 보상하는 특정 기능이 있습니다. 소음을 억제하지 않는 환경에서 사용하기에 적합합니다. 허용 가능한 보정량은 0.5를 기준으로 0.15 - 0.25mm 범위 내입니다.

탄성 핀 커플 링에는 다음과 같은 특징이 있습니다.

1. 토크 전달이 크기 때문에 동일한 토크 하에서 치형 커플 링보다 회전 직경이 작고 부피가 작고 무게가 가볍습니다. 이는 치아 커플링을 부분적으로 대체할 수 있습니다.

2. 치형 커플링에 비해 구조가 간단하고 부품 수가 적으며 제조가 쉽고 기어 가공 기계가 필요하지 않습니다.

3. 유지관리가 편리하고 수명이 길며 배플을 제거하면 나일론 컬럼 핀을 교체할 수 있습니다.

4. 나일론 컬럼 핀은 자체 윤활 소재로 윤활이 필요하지 않아 윤활유를 절약할 뿐만 아니라 작업 환경을 정화합니다.

5. 진동 에너지 감소가 좋지 않고 소음이 높습니다.

탄성 핀 커플링에 적용 가능한 시나리오: 탄성 핀 커플링의 탄성 요소는 일반적으로 두 샤프트의 오프셋을 약간 보상할 수 있는 나일론을 사용합니다. 탄성 요소는 전단력 하에서 작동하며 작동 신뢰성이 매우 낮습니다. 신뢰성 요구 사항이 낮은 중속 변속기 샤프트 시스템에만 적합하며 신뢰성 요구 사항이 높은 작업 조건에는 적합하지 않습니다.

탄성 핀 커플링의 장점:

1. 탄성핀 커플링은 컬럼핀군의 조임력에 의해 발생하는 마찰력을 접촉면에서 토크를 전달하여 고무탄성슬리브를 압축시키는 역할을 합니다. 견고한 베이스, 중간에서 높은 설치 높이, 작은 충격 하중 및 중소 출력 샤프트 시스템에 대한 낮은 진동 감소 요구 사항을 갖춘 시스템에 설치하는 데 적합합니다.

2. 탄성 슬리브의 작동이 압축되어 변형됩니다. 탄성슬리브의 얇은 두께, 작은 부피, 제한된 탄성 변형으로 인해 탄성핀 커플링은 축선 변위와 탄성을 보상할 수 있으나 허용 축선 변위 보상량이 적고 탄성이 약합니다.

3. 탄성 핀 커플링의 구조는 간단하고 제조가 용이하며 윤활이 필요하지 않고 금속으로 소결할 필요가 없으며 탄성 슬리브 교체가 편리하고 하프 커플링을 이동할 필요가 없으며 두 축의 상대적 오정렬과 진동 및 완충 성능을 보상할 수 있습니다.
