역사적인 도시 Zhenjiang에 위치한 산업용 동력 전달 제품 전문 제조업체인 Zhongye Heavy Industry Technology Zhenjiang Co Ltd는 스페이서 샤프트 제품 시리즈와 기어 커플링에 관한 주요 업데이트를 발표하게 된 것을 기쁘게 생각합니다. 이번 발표는 야금 장비, 광산 장비, 수처리 장비, 리프팅 장비, 제지 장비 및 항만 기계 부문 전반에 걸쳐 중공업 응용 분야를 위한 혁신, 정밀 제조 및 고객 중심 엔지니어링 솔루션에 대한 회사의 지속적인 노력을 반영합니다.
이해하기 스페이서 샤프트를 사용한 기어 커플링

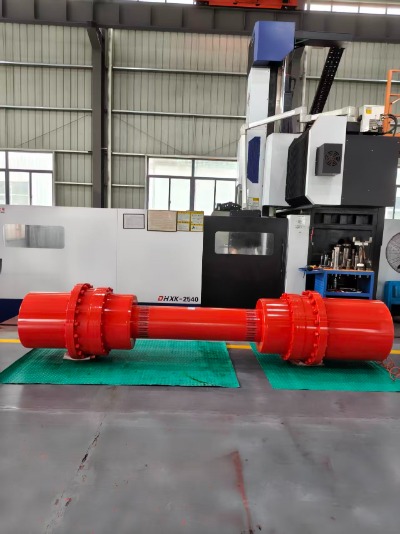

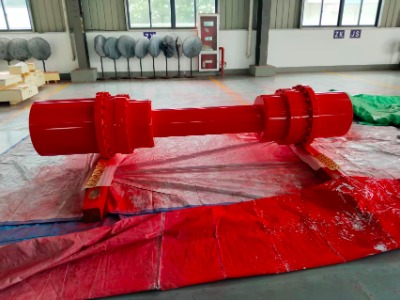

스페이서 샤프트가 있는 기어 커플링은 연결 샤프트가 있는 기어 커플링 또는 중간 샤프트가 있는 기어 커플링이라고도 하며 서로 상당한 축 거리에 위치한 두 샤프트 사이에 회전 토크를 전달하도록 설계된 특수 유형의 플렉서블 커플링입니다. 두 개의 샤프트를 직접 연결하는 표준 기어 커플링과 달리 이 설계에는 두 개의 기어 허브 어셈블리 사이에 추가 스페이서 샤프트 섹션이 통합되어 있습니다. 이 중간 섹션은 관련 장비의 특정 설치 요구 사항에 따라 맞춤형 길이로 제작될 수 있습니다.
이러한 유형의 커플링은 유지 관리 접근이 우선시되는 상황에서 널리 사용됩니다. 스페이서 샤프트는 구동 장비와 구동 장비 사이에 간격을 만들기 때문에 기술자는 연결된 기계를 이동할 필요 없이 검사 또는 교체를 위해 씰, 베어링 및 내부 구성 요소를 제거할 수 있습니다. 이는 장비 가동 중지 시간을 최소화해야 하는 압연기, 볼 밀, 파쇄기, 컨베이어 구동 시스템 및 펌프 스테이션과 같은 대규모 산업 시스템에서 특히 유용합니다.
핵심 설계 기능 및 장점
Zhongye Heavy Industry Technology에서 제조한 스페이서 샤프트가 있는 기어 커플링은 기존 커플링 제품과 차별화되는 몇 가지 중요한 설계 특징을 갖도록 설계되었습니다. 이러한 기능은 수십 년간의 엔지니어링 개선과 다양한 산업 분야의 고객과의 긴밀한 협력의 결과입니다.
- 중장비 야금 및 광산 장비 작동에 적합한 높은 토크 전달 용량.
- 다양한 장비 레이아웃과 샤프트 분리 거리에 걸쳐 유연한 설치가 가능한 조정 가능한 스페이서 샤프트 길이.
- 각도, 반경 방향 및 축 방향 오정렬에 대한 탁월한 보상으로 연결된 베어링 및 샤프트의 응력을 줄여줍니다.
- 하중 분산을 개선하고 작동 중 마모를 줄이는 크라운형 기어 치형 설계.
- 열악한 산업 환경에서 윤활유 누출 및 오염을 방지하는 견고한 밀봉 시스템.
- 연속 작동 시 수명 연장을 위해 고급 합금강을 사용한 내구성 있는 구조입니다.
- 보어 크기, 키홈 구성 및 플랜지 사양을 포함하여 완전 맞춤형 치수를 지원합니다.
정밀제조공정
Zhongye Heavy Industry Technology에서 생산하는 스페이서 샤프트가 포함된 모든 기어 커플링은 세심하게 통제되는 제조 공정을 거칩니다. 이 프로세스는 특정 응용 분야의 토크 및 부하 요구 사항을 기반으로 고품질 합금강을 선택하는 재료 선택으로 시작됩니다. 그 다음에는 황삭 가공, 정밀 기어 절삭, 열처리, 최종 마무리 작업이 이어집니다.
회사는 최근 5500m2의 대형 작업장과 4600m2의 정밀 작업장을 포함하여 약 16463.52m2 규모의 새로운 작업장을 통해 생산 능력을 확장했습니다. 이러한 확장을 통해 엔지니어링 팀은 시설을 떠나는 스페이서 샤프트가 있는 모든 기어 커플링에 대해 엄격한 치수 공차를 유지하면서 생산량을 늘릴 수 있었습니다.
기어 절삭 단계에서는 컴퓨터로 제어되는 가공 장비를 사용하여 각 허브의 치형이 정확한 기하학적 사양을 충족하는지 확인합니다. 톱니 형태의 작은 편차라도 불균일한 하중 분배, 소음 증가, 작동 중 조기 마모로 이어질 수 있기 때문에 이러한 정확성은 매우 중요합니다. 가공 후 스페이서 샤프트 부품이 포함된 각 기어 커플링은 열처리를 거쳐 표면 경도를 높이고 내피로성과 내마모성을 향상시킵니다.
품질 관리 및 테스트 표준

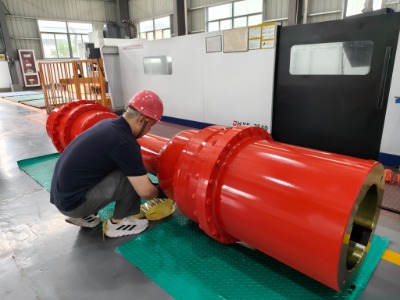

품질 보증은 Zhongye Heavy Industry Technology 생산 공정의 핵심 부분입니다. 스페이서 샤프트가 포함된 기어 커플링의 각 배치는 배송 승인을 받기 전에 일련의 검사와 테스트를 거칩니다. 여기에는 정밀 측정 장비를 사용한 치수 검사, 재료 경도 테스트, 표면 마감 평가 및 경우에 따라 높은 회전 속도에서 원활한 작동을 확인하기 위한 동적 균형 테스트가 포함됩니다.
| 검사단계 | 목적 |
|---|---|
| 원료검사 | 가공을 시작하기 전에 합금강의 화학적 조성과 기계적 특성을 확인합니다. |
| 기어 치형 프로파일 확인 | 원활한 맞물림과 하중 분산을 위해 톱니 형상이 설계 공차를 충족하는지 확인하세요. |
| 열처리 경도 시험 | 표면 경도가 내마모성과 내구성 사양을 충족하는지 확인하세요. |
| 조립 및 맞춤 확인 | 최종 조립 전에 허브, 슬리브 및 스페이서 샤프트 구성 요소가 올바르게 맞는지 확인하십시오. |
| 동적 균형 테스트 | 시뮬레이션된 작동 조건에서 부드러운 회전과 최소 진동을 확인합니다. |
| 최종 치수 검사 | 모든 중요한 치수가 고객 도면 및 엔지니어링 사양과 일치하는지 확인하십시오. |
여러 산업 분야에 걸친 애플리케이션
스페이서 샤프트가 포함된 기어 커플링은 다양한 산업 분야에 적용할 수 있는 다용도 솔루션입니다. 야금 공장에서는 일반적으로 모터를 압연기 스탠드에 연결하는 데 사용되며, 여기서 스페이서 샤프트는 열간 압연 장비 주변의 유지 관리 접근을 허용합니다. 채광 작업에서는 커플링이 충격 하중과 지속적인 고강도 작동을 견뎌야 하는 분쇄기, 컨베이어 드라이브 및 볼 밀에 사용됩니다.
수처리 시설은 공간 제약으로 인해 구동 장비와 구동 장비가 서로 멀리 떨어져 있어야 하는 경우 펌프와 송풍기를 연결하기 위해 이러한 유형의 커플링을 사용합니다. 리프팅 장비 제조업체는 신뢰성과 안전성이 가장 중요한 크레인 호이스팅 메커니즘에 스페이서 샤프트가 있는 기어 커플링을 사용합니다. 제지 장비와 항만 취급 기계 역시 이 커플링 설계가 제공하는 유연성과 정렬 불량 허용 오차의 이점을 누릴 수 있습니다.
맞춤화 및 비표준 설계 서비스
Zhongye Heavy Industry Technology의 주요 강점 중 하나는 특정 고객 요구 사항에 맞는 비표준 커플링을 설계하고 제조할 수 있는 능력입니다. 모든 산업 응용 분야가 카탈로그 사양에 꼭 맞는 것은 아니며 엔지니어링 팀은 고객과 긴밀히 협력하여 고유한 설치 조건, 토크 요구 사항 및 샤프트 분리 거리를 이해합니다.
특이한 설치를 위해 스페이서 샤프트가 있는 기어 커플링이 필요한 고객은 맞춤형 스페이서 길이, 수정된 플랜지 치수, 특수 보어 크기 및 고유한 키홈 구성을 요청할 수 있습니다. 또한 회사는 고객이 특정 장비 및 작동 조건에 따라 적절한 커플링 유형과 토크 등급을 선택할 수 있도록 상담 서비스를 제공합니다. 이러한 유연한 접근 방식으로 인해 Zhongye Heavy Industry Technology는 표준 제품 라인 이외의 안정적인 커플링 솔루션이 필요한 엔지니어링 회사 및 장비 제조업체가 선호하는 파트너가 되었습니다.
유지보수 및 장기적 신뢰성
스페이서 샤프트가 있는 기어 커플링의 전체 서비스 수명을 달성하려면 적절한 유지 관리가 필수적입니다. 기어 커플링은 그리스나 오일을 사용하여 맞물림 톱니 사이의 마찰을 줄이기 때문에 윤활유 상태를 정기적으로 검사하는 것이 좋습니다. 시간이 지남에 따라 윤활유의 품질이 저하되거나 오염될 수 있으며, 이는 기어 톱니의 마모를 증가시키고 전반적인 효율성을 감소시킵니다.
이 커플링 유형의 스페이서 샤프트 설계는 기술자가 전체 드라이브 시스템을 분해하지 않고도 내부 구성 요소에 접근할 수 있도록 해주기 때문에 유지 관리를 단순화합니다. 예정된 유지 관리 간격 동안 작업자는 기어 톱니의 마모 징후를 확인하고, 씰의 손상 여부를 검사하고, 커플링이 연결된 샤프트와 올바르게 정렬되어 있는지 확인해야 합니다. 이러한 관행을 따르면 커플링의 작동 수명을 연장하고 예상치 못한 장비 고장 가능성을 줄이는 데 도움이 됩니다.
회사 배경과 지속적인 성장
Zhongye Heavy Industry Technology Zhenjiang Co Ltd는 커플링 제품의 설계 및 제조 분야에서 30년 이상의 경험을 보유하고 있습니다. 스페이서 샤프트가 장착된 기어 커플링 외에도 치형 커플링, 탄성 슬리브 컬럼 핀 커플링, 탄성 컬럼 핀 커플링, 유니버셜 커플링, 타이어 커플링, 조 커플링, 스타 커플링, 다이어프램 커플링, 드럼 커플링, 그리드 커플링, 올덤 커플링, 플랜지 커플링, 클립 쉘 커플링, GL형 롤러 체인 커플링, 안전 커플링 등 다양한 커플링 유형을 생산하고 있습니다.
회사 시설에는 전용 사무실 공간, 체육관 및 식당과 같은 직원 편의 시설, 체계적인 창고 보관소, 잘 계획된 도로 및 수천 평방 미터에 달하는 주차 공간이 포함됩니다. 이 포괄적인 인프라는 효율적인 생산 작업 흐름을 지원하고 회사가 하나의 통합 시스템에서 원자재 보관부터 완제품 배송까지 모든 것을 관리할 수 있도록 해줍니다.
연구 개발, 제조 및 판매를 통합하는 기업인 Zhongye Heavy Industry Technology는 지속적인 개선에 중점을 두고 있습니다. 엔지니어링 팀은 설치된 커플링의 현장 성능 데이터를 정기적으로 검토하여 설계 개선 기회를 식별합니다. 이러한 피드백 기반 접근 방식은 시간이 지남에 따라 스페이서 샤프트 제품 라인을 갖춘 기어 커플링의 내구성, 효율성 및 신뢰성을 꾸준히 개선하는 데 기여했습니다.
미래를 내다보며
앞으로 Zhongye Heavy Industry Technology는 스페이서 샤프트 제품과의 기어 커플링을 더욱 강화하기 위해 고급 생산 장비, 확장된 테스트 기능 및 숙련된 엔지니어링 인재에 계속 투자할 계획입니다. 이 회사는 신뢰할 수 있는 고성능 커플링 솔루션을 통해 야금, 광업, 수처리, 리프팅, 제지 및 항만 장비 산업 전반의 고객을 지원하기 위해 최선을 다하고 있습니다.
스페이서 샤프트가 포함된 기어 커플링에 대해 자세히 알아보고 싶거나 맞춤형 설계 상담을 요청하려는 고객은 Zhongye Heavy Industry Technology 엔지니어링 팀에 직접 문의하시기 바랍니다. 수십 년간의 경험과 정밀 제조에 대한 헌신을 바탕으로 이 회사는 전 세계적으로 까다로운 산업 응용 분야에 대한 커플링 솔루션의 신뢰할 수 있는 공급업체로 계속해서 자리매김하고 있습니다.
