다이어프램 커플링의 설치 단계에 대해 자세히 설명합니다.

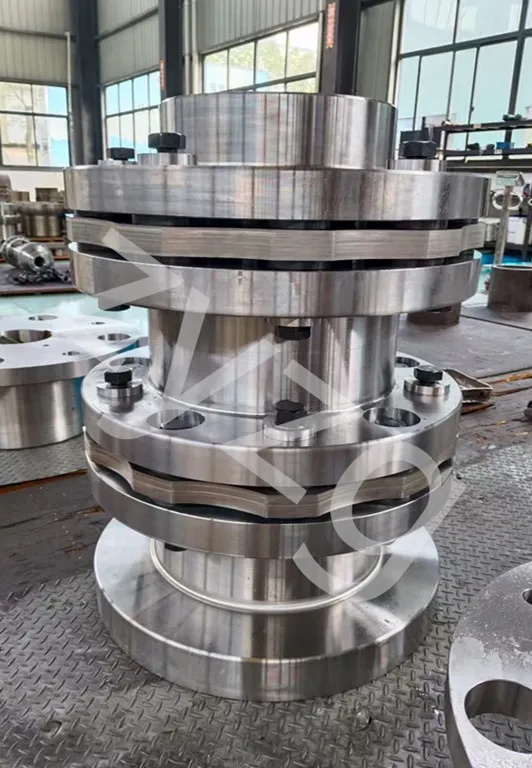

여러 그룹의 다이어프램(얇은 스테인레스 강판)이 볼트로 커플링의 두 부분과 연동됩니다. 다이어프램의 각 그룹은 함께 쌓인 여러 레이어로 구성됩니다. 다이어프램은 막대형과 모양이 다른 전체형으로 구분됩니다. 다이어프램 커플링은 다이어프램의 탄성 변형을 통해 연결된 두 샤프트의 상대적 변위를 보상합니다. 윤활이 필요 없는 고성능 금속강소자 플렉서블 커플링입니다. 구조가 콤팩트하고 강도가 높으며 수명이 길고 회전 간격이 없으며 온도 및 오일 오염에 영향을 받지 않으며 내산성 및 내알칼리성 및 내식성이 특징입니다. 고온, 고속 및 부식성 매체 작업 환경에서 샤프트 시스템 변속기에 적합합니다.

다이어프램 커플링 설치 단계:

1. 현장에서 커플링을 설치할 때 누락된 부품이 없는지 확인하기 위해 모든 구성품을 주의 깊게 세어 보십시오. 커플링 세트 1개에는 액티브 하프 커플링 1개, 패시브 하프 커플링 1개, 6세그먼트 다이어프램 어셈블리 1세트, 고강도 볼트 체결 나사, 너트 및 스프링 와셔 등 총 6개 부품이 포함됩니다. 액티브 및 패시브 절반을 해당 메인 샤프트에 설치하고 올바르게 정렬하기 전에 다이어프램 어셈블리를 올바르게 보관하여 다이어프램의 정확성과 무결성에 영향을 미치지 않도록 던지거나 부딪히거나 세게 누르거나 치지 마십시오.

2. 세미 샤프트 커플링의 내부 구멍과 플랜지의 외부 원에 묻은 기름때와 페인트를 깨끗이 닦아냅니다. 메인 및 패시브 세미 샤프트에 오일 배스 가열 또는 유도 가열을 적용합니다(온도는 300°C를 초과하지 않아야 하며 일반적으로 160°C~250°C 범위 내에서 제어하는 ​​것이 좋습니다). 가열하기 전에 모든 조립 준비를 완료하고 축 구멍 크기, 길이, 키 홈 너비, 키 홈 깊이의 치수 오류가 있는지 확인하고 주 샤프트 헤드에 심한 긁힘이나 찌그러짐이 있는지 확인하여 가열 후 세미 샤프트가 조립 중에 제대로 끼워지지 않아 사용에 영향을 미치거나 심지어 손상을 입히거나 제품의 잘못된 위치 지정으로 인해 후속 예비 부품 설치 시 사용자가 정확하게 위치를 알 수 없어 사용에 영향을 미치는 것을 방지하십시오.

3.  메인프레임에 설치되는 1차 및 2차 Semi-Flexible 커플링은 초기 정렬, 대략적인 정렬, 정밀 정렬의 단계를 거쳐 정렬 설치를 진행하게 됩니다.

(1.)  초기 정렬: 이 프로세스에는 후속 정렬을 준비하기 위해 모터와 팬의 수평 방향, 전후 거리, 높이 차이, 축 각도 등의 위치를 ​​제어하는 ​​방법으로 육안을 사용하는 작업이 포함됩니다.

(2.) 대략적인 정렬: 여기에는 캘리퍼뿐만 아니라 눈금자 또는 버니어 캘리퍼스와 같은 가장 간단한 방법을 사용하여 두 하프 커플링 장치의 주요 평면이 서로 평행하고 상대 간격이 간격 값 t의 기술적 요구 사항을 준수하는지 확인하는 작업이 포함됩니다. 일반적으로 간격의 실제 값은 이론 값보다 0.5mm~0.8mm 커야 합니다. 또한, 두 하프 커플링 장치의 플랜지 외부 원의 상부 및 하부, 전면 및 후면 위치의 반경 방향 편차가 일관되어야 합니다.

참고: 사용하기 전에 이 설치 설명서를 엄격히 따르고 다음 항목을 주의 깊게 완료하십시오. 유지보수가 필요 없고, 오래 지속되며, 고장률이 낮고, 신뢰성이 높은 탄성 커플링 세트를 얻을 수 있습니다.
