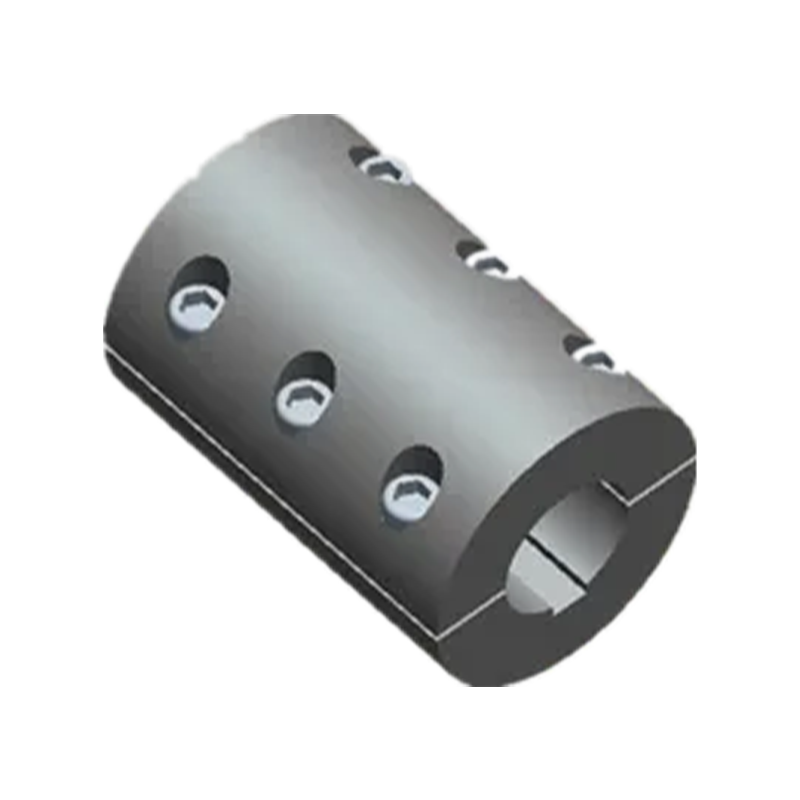

JK/JKW형 클램프 커플링
MAC 마찰식 안전 커플링(Q/YA41001X-2018 표준 준수) 정밀 제조 공정과 효율적인 과부하 보호 기술을 결합한 산업용 변속기 도구입니다. 전문적인 Rigid Coupling 제조업체에 의해 개발 및 설계되었습니다. 핵심 기술 장점은 마찰 쌍 보호 메커니즘의 순간 미끄러짐에 있습니다. 변속기 시스템의 부하가 미리 설정된 공칭 토크(6.3N·m ~ 9500N·m 범위)를 초과하면 마찰 쌍이 즉시 부드럽게 미끄러져 모터 및 단말 장비에 대한 과부하 스트레스의 영향을 효과적으로 격리합니다. 깊은 기술 전문성을 갖춘 Rigid Coupling Factory의 기술 확장으로 이 제품은 내마모성 및 고온 저항성 마찰 재료를 사용하여 여러 번의 보호 작동 후에도 95% 이상의 전달 효율을 유지할 수 있습니다. 또한 Rigid Coupling Supply가 공급하는 이 커플링은 스프링 너트를 조정하여 정밀한 토크 사전 설정을 지원합니다. 컴팩트한 구조와 탁월한 변위 보상 및 충격 흡수 소음 감소 성능으로 인해 야금, 광업 및 자동화 생산 라인에서 없어서는 안 될 안전 장벽입니다.
- 제품 매개변수
- 메시지 보내기
기술적인 매개변수

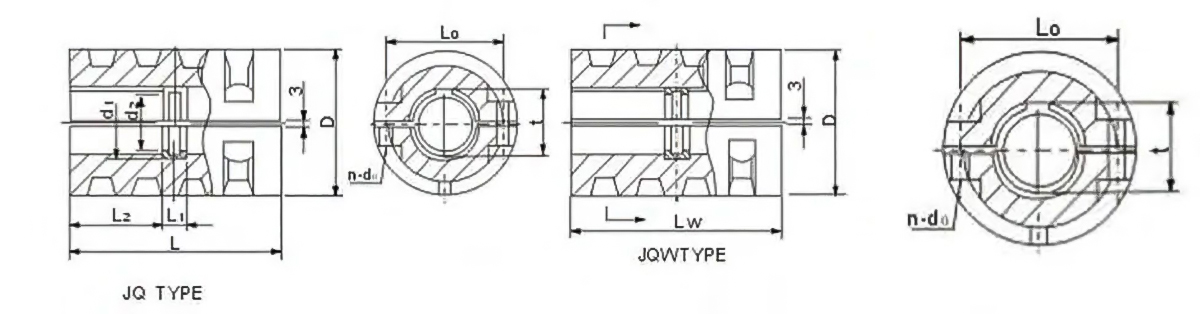

JK/JKW형 클램프 커플링의 기본 매개변수 및 주요 치수
| 유형 | 구멍 직경 d | 공칭 토크 Tmax/N·m | D | L | L₁ | L² | L₀ | n-d₀ | Lw | n-d₀ | d₁ | d² | 질량m/kg |
| JK-25 | 25 | 90 | 95 | 110 | 20 | 45 | 58 | 4-12 | 100 | 4-12 | 32 | 20 | 4.47 |
| JK-30 | 30 | 90 | 102 | 130 | 20 | 55 | 64 | 4-14 | 110 | 4-14 | 38 | 25 | 4.47 |
| JK-35 | 35 | 236 | 118 | 162 | 20 | 71 | 80 | 6-14 | 115 | 4-14 | 43 | 30 | 7.6 |
| JK-40 | 40 | 236 | 118 | 162 | 20 | 71 | 80 | 6-14 | 115 | 4-14 | 48 | 35 | 7.6 |
| JK-45 | 45 | 530 | 135 | 190 | 24 | 83 | 100 | 6-14 | 135 | 4-14 | 57 | 37 | 0.85 |
| JK-50 | 50 | 530 | 135 | 190 | 24 | 83 | 100 | 6-14 | 135 | 4-14 | 62 | 22 | 10.85 |
| JK-55 | 55 | 530 | 135 | 190 | 24 | 83 | 100 | 6-14 | 135 | 4-14 | 67 | 47 | 10.85 |
| JK-60 | 60 | 1400 | 72 | 250 | 30 | 110 | 124 | 8-18 | 196 | 6-18 | 73 | 50 | 25.06 |
| JK-65 | 65 | 1400 | 172 | 250 | 30 | 110 | 124 | 8-18 | 196 | 6-18 | 78 | 55 | 25.06 |
| JK-70 | 70 | 1400 | 172 | 250 | 30 | 110 | 124 | 8-18 | 196 | 6-18 | 83 | 00 | 25.06 |
| JK-80 | 80 | 2080 | 185 | 280 | 38 | 121 | 138 | 8-18 | 220 | 6-18 | 94 | 70 | 30.16 |
| JK-85 | 85 | 265 | 185 | 280 | 38 | 121 | 138 | 8-18 | 220 | 6-18 | 99 | 75 | 30.16 |
| JK-90 | 90 | 5200 | 230 | 330 | 38 | 148 | 170 | 8-23 | 255 | 6-23 | 105 | 80 | 56.38 |
| JK-95 | 95 | 5200 | 230 | 330 | 38 | 148 | 170 | 8-23 | 255 | 6-23 | 110 | 85 | 56.38 |
| JK-100 | 100 | 5200 | 230 | 330 | 38 | 148 | 170 | 8-23 | 255 | 6-23 | 115 | 90 | 56.38 |
| JK-105 | 105 | 5200 | 230 | 330 | 38 | 148 | 170 | 8-23 | 255 | 6-23 | 120 | 95 | 56.38 |
| JK-110 | 110 | 9000 | 260 | 390 | 46 | 172 | 200 | 8-23 | 300 | 6-23 | 125 | 100 | 90 |
| JK-115 | 115 | 9000 | 260 | 300 | 46 | 172 | 200 | 8-23 | 300 | 6-23 | 130 | 105 | 90 |
| JK-120 | 120 | 9000 | 260 | 300 | 46 | 172 | 200 | 8-23 | 300 | 6-23 | 135 | 110 | 90 |
| JK-125 | 125 | 15000 | 280 | 440 | 54 | 193 | 210 | 10-23 | 360 | 8-23 | 140 | 115 | 125 |
| JK-130 | 130 | 15000 | 280 | 440 | 54 | 193 | 210 | 10-23 | 360 | 8-23 | 146 | 118 | 125 |
| JK-140 | 140 | 15000 | 300 | 440 | 54 | 193 | 230 | 10-27 | 360 | 8-23 | 158 | 128 | 140 |
| JK-150 | 150 | 28000 | 340 | 500 | 64 | 218 | 200 | 10-33 | 406 | 8-33 | 168 | 134 | 215 |
| JK-160 | 160 | 28000 | 340 | 500 | 64 | 218 | 200 | 10-33 | 406 | 8-33 | 180 | 144 | 215 |
| JK-180 | 180 | 31000 | 380 | 560 | 72 | 244 | 300 | 10-33 | 460 | 8-33 | 200 | 162 | 350 |
| JK-200 | 200 | 33750 | 420 | 640 | 80 | 280 | 340 | 10-33 | 540 | 8-33 | 220 | 182 | 516 |
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China JK/JKW형 클램프 커플링 Manufacturers and JK/JKW형 클램프 커플링 Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
당사의 주요 제품은 톱니형 커플링, 탄성 슬리브 컬럼 핀 커플링, 탄성 컬럼 핀 커플링, 탄성 핀이 있는 기어 커플링, 유니버셜 커플링, 타이어 커플링, 조 커플링, 스타 커플링, 다이어프램 커플링, 드럼 커플링 및 그리드 커플링, 올덤 커플링, 플랜지 커플링, 클립 쉘 커플링, GL형 롤러 체인 커플링 및 안전 커플링 등입니다. 우리 회사는 또한 다양한 비표준 커플링 설계 및 제조를 수행합니다.
새로운 작업장은 약 16463.52m²의 면적을 차지합니다. 중공업 작업장 5,500m², 정밀 작업장 4,600m², 사무실 건물 및 체육관 2000m², 식당 500m², 창고 1000m², 도로, 녹화, 주차 공간 3563m2.
