SM형 본드는 이중형 탄성 다이어프램 커플링을 연결합니다.
SM형 본드는 이중형 탄성 다이어프램 커플링을 연결합니다. 단일 다이어프램 구조보다 샤프트 시스템 간의 복잡한 반경 방향, 축 방향, 각도 오정렬 편차를 더 효과적으로 흡수하고 보상할 수 있는 고유한 이중 유연한 금속 다이어프램과 중간 연결 피스를 통해 높은 비틀림 강성과 우수한 유연성을 모두 갖춘 고정밀 동력 전달 솔루션을 제공합니다. 산업용 등급의 고성능 금속 다이어프램 커플링으로 고강도 금속판의 탄성 변형을 활용하여 작동 중 토크를 전달하고 진동 및 충격에 대응합니다. 공칭 토크 적용 범위는 매우 넓고(9.8N·m에서 8100kN·m으로 확장 가능) 최대 허용 속도는 20000r/min에 도달할 수 있어 야금, 광업, 제지 및 유체 운송 분야의 펌프 세트, 팬 및 압축기 시스템에서 탁월한 신뢰성을 보장합니다.
기존 디스크 커플링과 비교하여 이 제품은 토크 전달 및 위치의 정확성을 보장하기 위해 안정적인 키 연결 설계에 의존하고 있으며 전체 금속 구조로 인해 무급유 유지 관리가 가능하여 열악한 작업 조건에서 중장비의 종합적인 작동 및 유지 관리 비용이 크게 절감됩니다. 산업용 동력 체인의 안정성을 향상시키기 위한 이상적인 선택입니다.
- 제품 매개변수
- 메시지 보내기
기술적인 매개변수

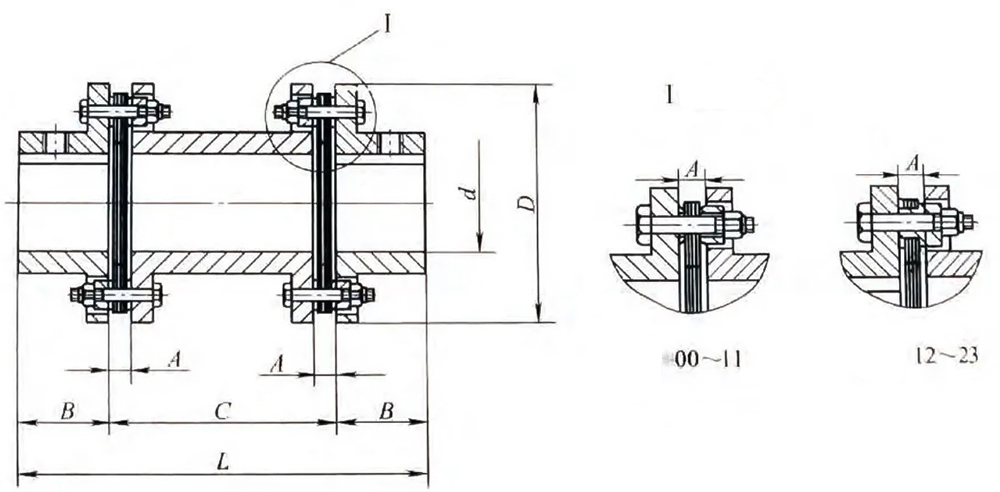

SM형 결합 이중형 탄성 다이어프램 커플링의 기본 매개변수 및 주요 치수
| 유형 | 공칭 토크 N·M | 허용 속도 [n]/r.min⁻¹ | 치수/mm | 허용 가능한 보상 | 질량/kg | |||||||
| d 최대 | D | A | B | L | C | 액셀/mm | 각도 | 방사형 /mm | ||||
| 00 | 9.8 | 20000 | 20 | 57 | 4.9 | 20 | 100 | 60 | ±1.6 | 2° | 0.5 | 0.23 |
| 01 | 33 | 20000 | 22 | 68 | 6.1 | 26 | 141 | 89 | ±1.6 | 2° | 0.5 | 1.2 |
| 02 | 90 | 20000 | 32 | 81 | 6.6 | 28 | 141 | 89 | ±1.6 | 2° | 0.5 | 1.9 |
| 03 | 173 | 18000 | 35 | 93 | 8.4 | 29 | 160 | 102 | ±2.4 | 2° | 0.6 | 2.9 |
| 04 | 245 | 15000 | 42 | 104 | 11.2 | 34 | 195 | 127 | ±2.8 | 2° | 0.7 | 4.7 |
| 05 | 420 | 13000 | 50 | 126 | 11.7 | 42 | 211 | 127 | ±3.2 | 1°30′ | 0.7 | 7.1 |
| 06 | 772 | 12000 | 60 | 143 | 11.7 | 48 | 223 | 127 | ±3.6 | 1°30′ | 0.8 | 10.8 |
| 07 | 1270 | 10000 | 75 | 168 | 16.8 | 58 | 243 | 127 | ±4.0 | 1°30′ | 0.8 | 16.3 |
| 08 | 2080 | 10000 | 82 | 194 | 17.0 | 64 | 268 | 140 | ±4.4 | 1°30′ | 0.9 | 24.7 |
| 09 | 3328 | 9000 | 95 | 214 | 21.6 | 77 | 306 | 152 | ±4.8 | 1°30′ | 0.9 | 32.5 |
| 10 | 4900 | 8000 | 108 | 246 | 23.9 | 89 | 356 | 178 | ±5.2 | 1°30′ | 1.0 | 50 |
| 11 | 6368 | 6300 | 118 | 276 | 27.2 | 102 | 382 | 178 | ±5.6 | 1°30′ | 1.2 | 75 |
| 12 | 8900 | 6300 | 110 | 276 | 17.5 | 128 | 454 | 198 | ±3.6 | 1° | 1.2 | 72.2 |
| 13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 550 | 230 | ±4.0 | 1° | 1.2 | 120 |
| 14 | 25410 | 4700 | 155 | 346 | 21.5 | 180 | 574 | 210 | ±4.0 | 1° | 1.2 | 175 |
| 15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 644 | 248 | ±4.0 | 1° | 1.3 | 234 |
| 16 | 47120 | 3900 | 180 | 410 | 29.5 | 214 | 708 | 280 | ±4.4 | 1° | 1.3 | 396 |
| 17 | 57000 | 3500 | 190 | 445 | 29.5 | 225 | 770 | 320 | ±4.4 | 1° | 1.4 | 369 |
| 18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 846 | 350 | ±4.8 | 1° | 1.5 | 448 |
| 19 | 82590 | 3200 | 230 | 512 | 32 | 278 | 936 | 380 | ±4.8 | 1° | 1.6 | 596 |
| 20 | 102100 | 2800 | 255 | 556 | 32.5 | 305 | 1002 | 390 | ±5.2 | 1° | 1.8 | 763 |
| 21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 1036 | 400 | ±5.4 | 1° | 1.8 | 919 |
| 22 | 146350 | 2150 | 275 | 630 | 34.5 | 352 | 1064 | 400 | ±5.6 | 1° | 2 | 1068 |
| 23 | 173830 | 2000 | 290 | 655 | 35.5 | 348 | 1116 | 420 | ±6.0 | 1° | 2 | 1235 |
| 24 | 200000 | 1400 | 305 | 680 | 44 | 350 | 1160 | 460 | ±7.0 | 30′ | 2 | 1350 |
| 26 | 315000 | 1200 | 365 | 785 | 50 | 350 | 1220 | 520 | ±8.4 | 30′ | 2 | 1650 |
| 27 | 400000 | 1150 | 380 | 830 | 50 | 380 | 1360 | 580 | ±9.0 | 30′ | 2 | 1950 |
| 28 | 500000 | 1100 | 400 | 875 | 50 | 400 | 1400 | 600 | ±9.6 | 30′ | 2.5 | 2200 |
| 29 | 630000 | 1000 | 425 | 935 | 60 | 400 | 1480 | 680 | ±10.0 | 20′ | 2.5 | 2300 |
| 30 | 800000 | 930 | 440 | 1030 | 60 | 440 | 1580 | 700 | ±10.4 | 20′ | 2.5 | 2600 |
| 31 | 1000000 | 880 | 460 | 1080 | 66 | 440 | 1620 | 700 | ±11.0 | 20′ | 2.5 | 3500 |
| 32 | 1250000 | 820 | 500 | 1160 | 70 | 520 | 1780 | 740 | ±11.6 | 20′ | 2.5 | 4800 |
| 33 | 1600000 | 740 | 560 | 1290 | 82 | 570 | 1920 | 780 | ±12.4 | 20′ | 3 | 6100 |
| 34 | 2000000 | 680 | 600 | 1410 | 92 | 570 | 1940 | 800 | ±13.0 | 20′ | 3 | 7600 |
| 35 | 2500000 | 620 | 650 | 1530 | 105 | 630 | 2000 | 800 | ±13.6 | 20′ | 3 | 8600 |
| 36 | 3020000 | 570 | 710 | 1670 | 115 | 710 | 2340 | 880 | ±14.4 | 20′ | 3 | 11000 |
| 37 | 4050000 | 520 | 780 | 1830 | 125 | 800 | 2540 | 940 | ±15.0 | 20′ | 3 | 14700 |
| 38 | 5300000 | 480 | 860 | 2000 | 130 | 800 | 2540 | 940 | ±15.0 | 20′ | 3 | 21000 |
| 39 | 6600000 | 430 | 945 | 2200 | 140 | 960 | 3020 | 1100 | ±16.6 | 20′ | 3 | 26700 |
| 40 | 8100000 | 400 | 1030 | 2400 | 140 | 960 | 3020 | 1100 | ±16.4 | 20′ | 3 | 32000 |
