키 홈 형상 및 위치 공차의 3좌표 측정

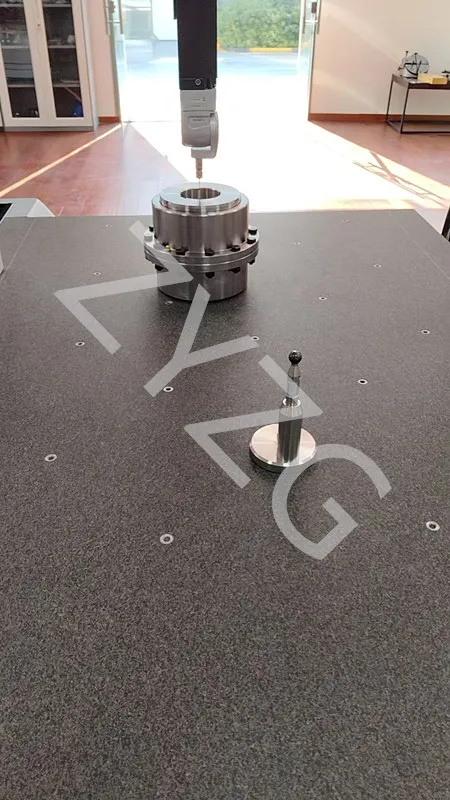

CMM을 사용하여 커플링의 기하학적 공차를 감지하는 기능은 주로 다음 측면에 반영됩니다.

1. 제품 품질 보장

커플링의 동축성, 평행도, 진원도와 같은 기하학적 공차를 감지함으로써 기하학적 특징이 설계 요구 사항을 충족하는지 확인하고 과도한 기하학적 오류로 인한 부품의 기능적 오류를 방지합니다. 예를 들어 과도한 동축 오차는 커플링이 전력을 전달할 때 추가 진동과 소음을 발생시켜 장비 마모를 가속화합니다.

2. 조립 정밀도 향상

정확한 기하 공차 감지는 커플링 조립에 대한 데이터 지원을 제공하여 커플링과 샤프트, 베어링 및 기타 부품 간의 조립 정밀도를 보장하고 장비 작동 중 기계적 협력을 더 긴밀하게 만들고 조립 간격으로 인한 에너지 손실 및 구성품 손상 위험을 줄일 수 있습니다.

3. 생산 공정 최적화

감지 결과를 바탕으로 부족한 공작 기계 정밀도, 툴링 고정구 마모 등 생산 공정에 존재하는 문제를 분석하여 가공 기술 매개변수를 최적화하고 장비 및 툴링을 개선하며 생산 효율성 및 제품 일관성을 향상시킬 수 있습니다.

4. 결함 진단 지원

장비에 진동, 이상 소음 등의 결함이 있는 경우 CMM을 사용하여 커플링의 기하학적 공차를 감지함으로써 결함이 커플링의 기하학적 오류로 인해 발생하는지 여부를 판단할 수 있어 장비 결함 진단 및 유지 관리의 기초를 제공하고 결함 문제 해결 시간을 단축할 수 있습니다.
